手动控制器篇
5. 零件交换作业
5-14
SI-F130
Type C

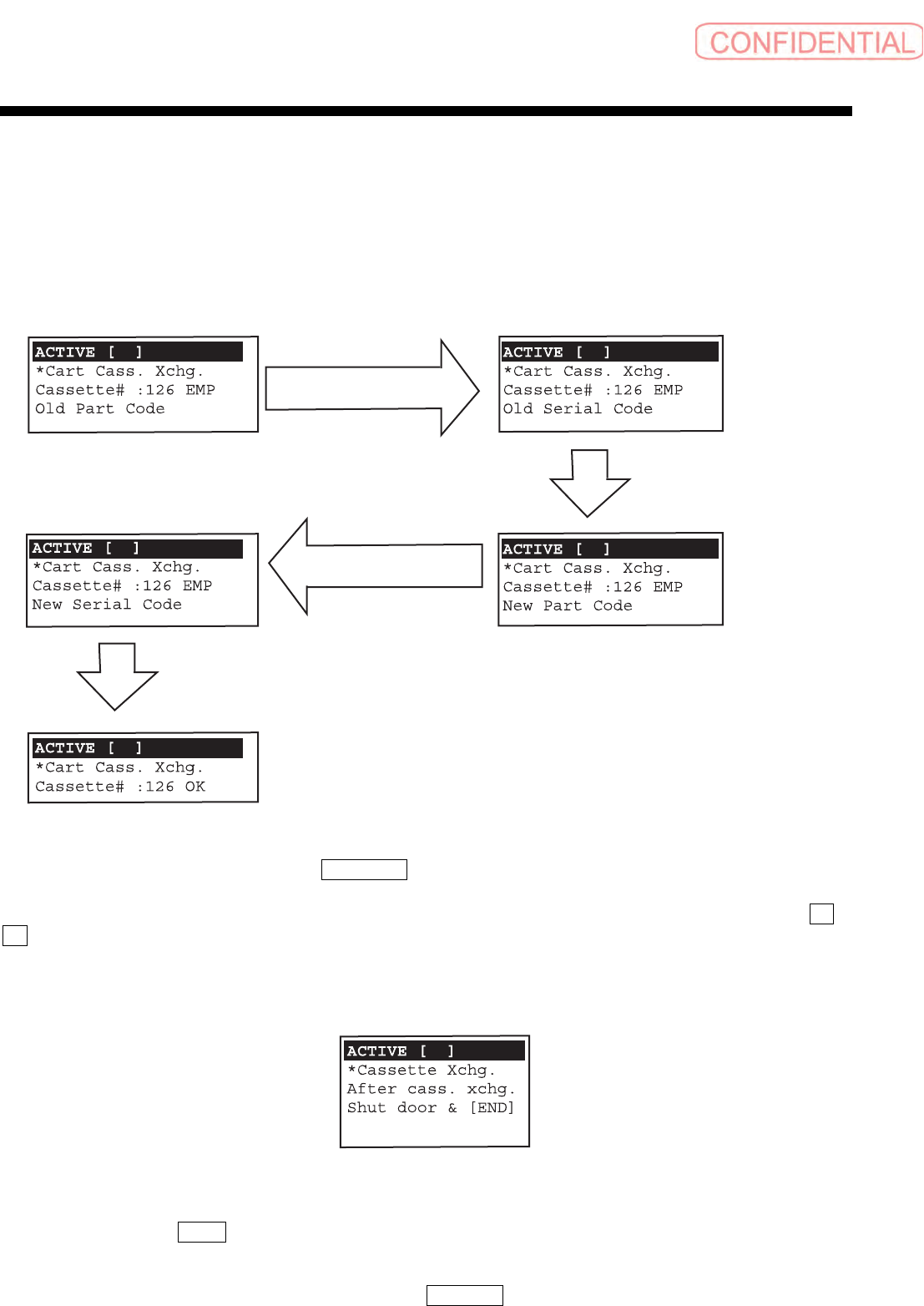

1.
读取空供料器的零件 ID 的条形码。
2. 读取空供料器的序列码条形码。
3. 读取装有零件的供料器中零件 ID 条形码。
4. 读取装有零件的供料器中序列码条形码。
5. 分别读取条形码之后，确认零件 ID 和序列码，若有不正确条形码，便会发生错误。那时，请再
一次读取条形码。
6. 确认零件 ID• 序列码正确之后， EMP 变为 OK。
图
5-21
在此，被读取的零件 ID、序列码作为 動作履歷 ( 动作日志 ) 保留。
条形码确认结束后，若
EMP 变为 OK，其供料器的零件交换结束。若仍有未交换完供料器，按 ▲
▼ ，就会显示空供料器号码。
零件交换结束
全部零件供料器的
EMP 显示都变为 OK 后，零件交换作业结束。全部零件供料器交换一结束，就显
示以下画面。
图
5-22
在此，装上台车，按 END 键，台车上升，零件交换作业结束。
交换后，转移到自动运转状态画面。
控制权返回到操作板。自动运转的开始请按操作板
START 钮。
交换后零件
交换前零件
交换前零件
ID 的确认
交换后零件
ID 的确认
序列码的确认
序列码的确认
手动控制器篇
5. 零件交换作业
SI-F130
5-15
5.5 台车全体交换
[ 操作功能 ]
卸下台车，交换各台车上零件缺料的供料器。此功能，仅能在装着了选配台车时使用。交替自动台
车时，当机器正在运转中，也能进行零件交换。
[ 操作顺序 ]

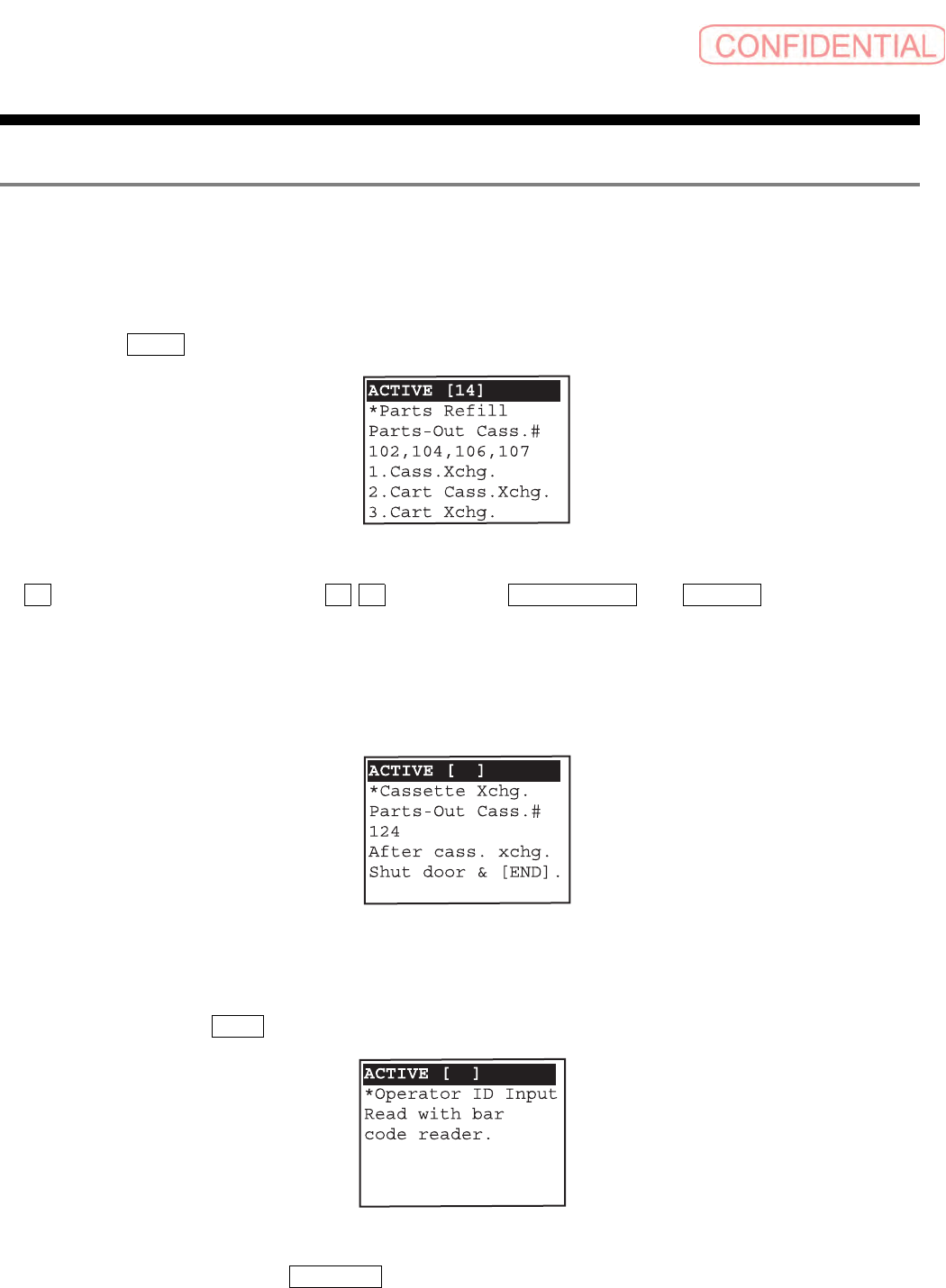

自动运转中，发生零件缺料而止，手动控制器中显示以下画面。
而且，即使按
CHG 仍显示以下画面。
图
5-23
按
3 (
台车全体交换
)
。然后，操作
▲
▼
，让游标位于
3.Cart Xchg.
，按
ENTER
。
在此，将控制权转移到手动控制器一侧。而且，台车下降。
仅零件交换一侧台车下降。
请拔出台车继续进行以下作业。
没有条形码确认类型情况
会出现以下画面，请进行台车交换。
图
5-24
条形码确认类型是 Type A、 Type B、 Type C 中任一个的情况
读取操作者
ID
会出现以下画面，请按 TRG 钮，读取操作者 ID。
图
5-25
在此，被读取的操作者 ID 作为 動作履歷 ( 动作日志 ) 保留。
台车全体交换，不进行零件
ID 等条形码确认。
手动控制器篇
5. 零件交换作业
5-16
SI-F130
零件交换结束
装着载有新零件供料器的台车。全部零件供料器交换一结束，就显示以下画面。

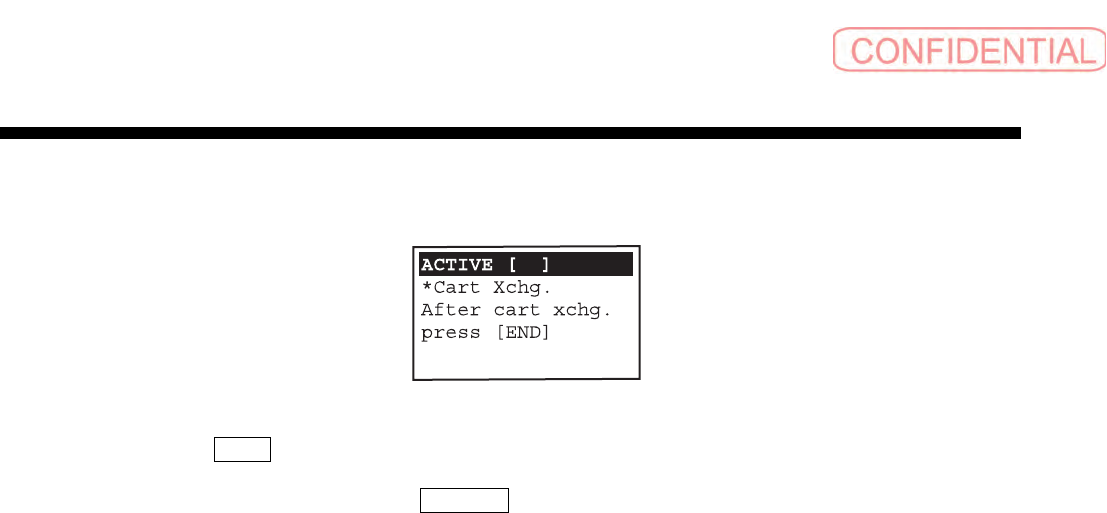

图
5-26
在此，装上台车，按 END 键，台车上升，零件交换作业结束。
交换后，转移到自动运转状态画面。
控制权返回到操作面板。请按操作面板的
START 钮自动运转开始。
