2. 维修检查
SI-F130
2-33
每 1 个月
(13) 内部旋转轴的上油和清理
[ 作业功能 ]
吸嘴头内部旋转轴会随着零件吸装着动作高速旋转、反复进行上下运动。
为了维持正常吸着动作和装着精度，需要定期进行上油和清理。
[ 维修检查位置 ]
吸嘴头的内部旋转轴 12 根
[ 维修检查需要准备的对象 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Comapny 制 )、干净抹布、别针等
[ 作业顺序 ]
1. 从内部旋转轴上取下吸嘴。
2. 取下内部旋转轴弹簧押头的螺丝 (H2 × 2 颗 )。
3. 卸下内部旋转轴回复弹簧。

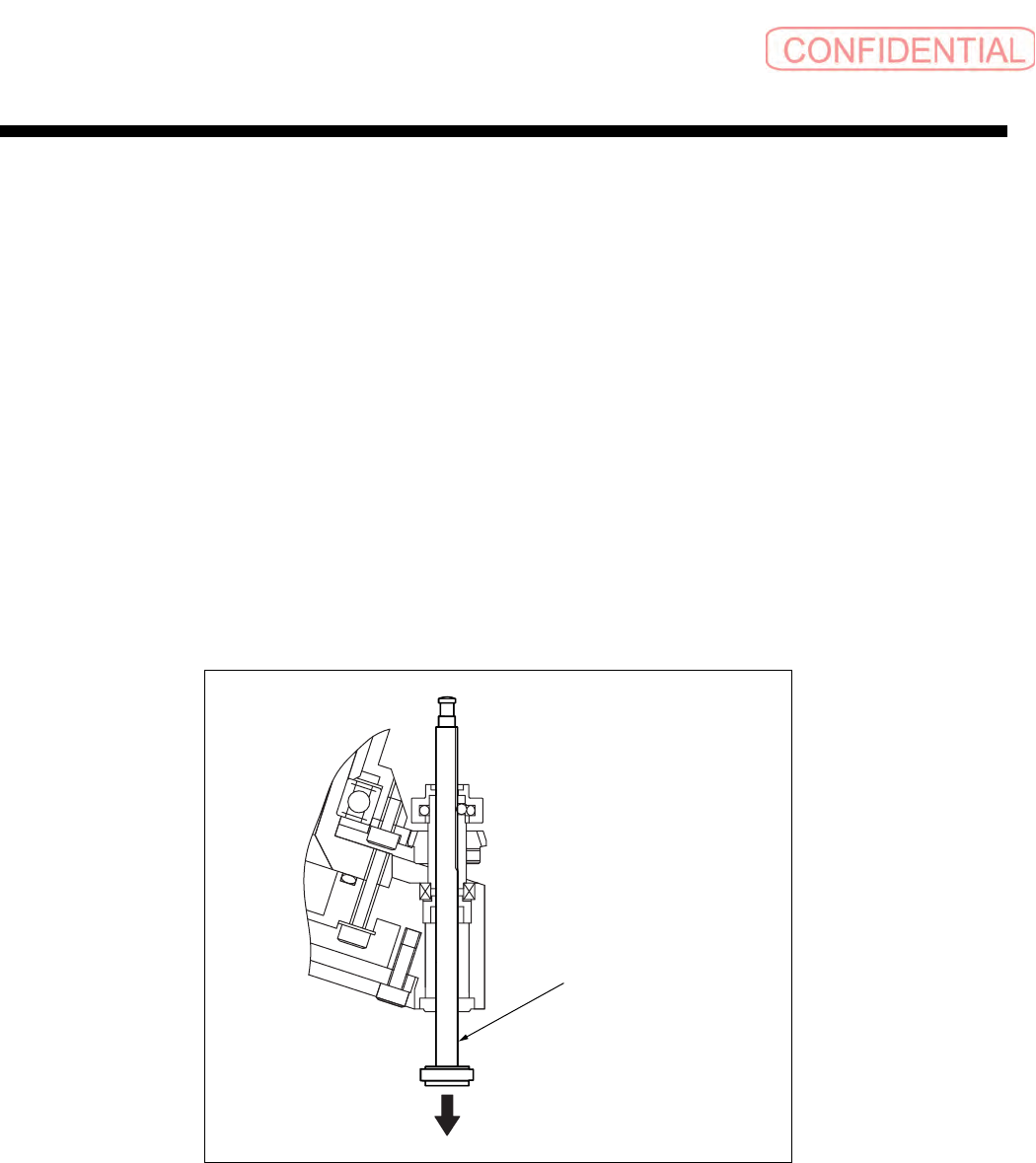

4. 将内部旋转轴从吸嘴头上取下。
内部旋转轴
拔出
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-34
SI-F130
5.

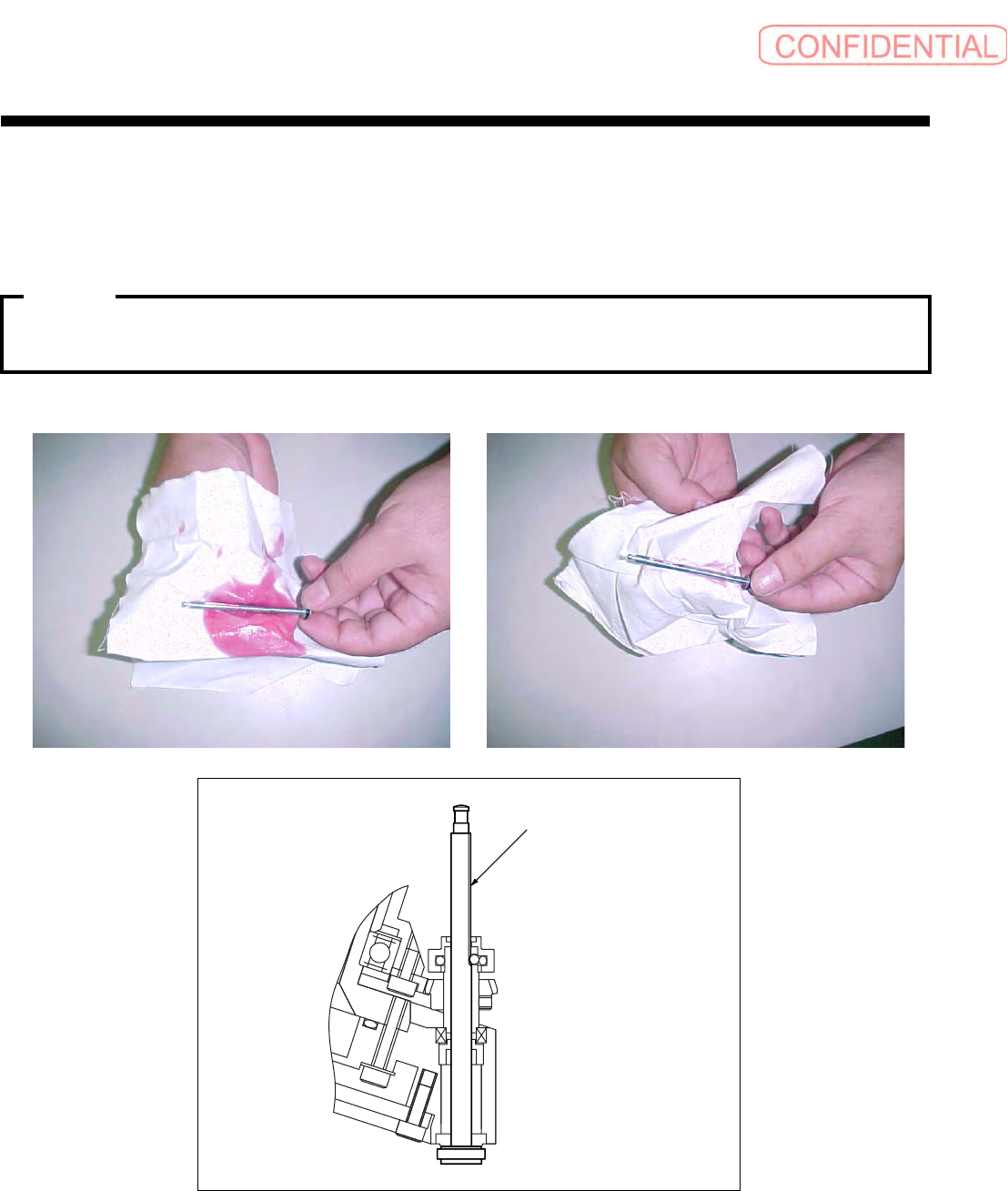

将清理气枪放在内轴上，对空气通路孔以及旋转轴表面进行清理，并将润滑油涂到内部旋转
轴的表面及沟槽部位。
6. 用干净抹布将涂在轴上润滑油弄薄，擦去多余润滑油。
（请不要擦掉沟槽和活塞部分的润滑油。）
7. 使外部旋转轴的钢锡球在沟槽中，将内部旋转轴插入吸嘴头。
如果残留多余润滑油，会由于离心力而发生飞散，附着在基板和零件上导致产品质量问题以及
吸着率降低，所以一定要擦除多余润滑油。
8. 在内部旋转轴中安装上内部旋转轴回复弹簧。
9. 将内部旋转轴弹簧押头安装到内部旋转轴上并以 1.5kgf· cm 扭矩拧紧螺丝 (H2 × 2 颗 )。
注意
注意注意
注意 :
注意槽方向！
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-35

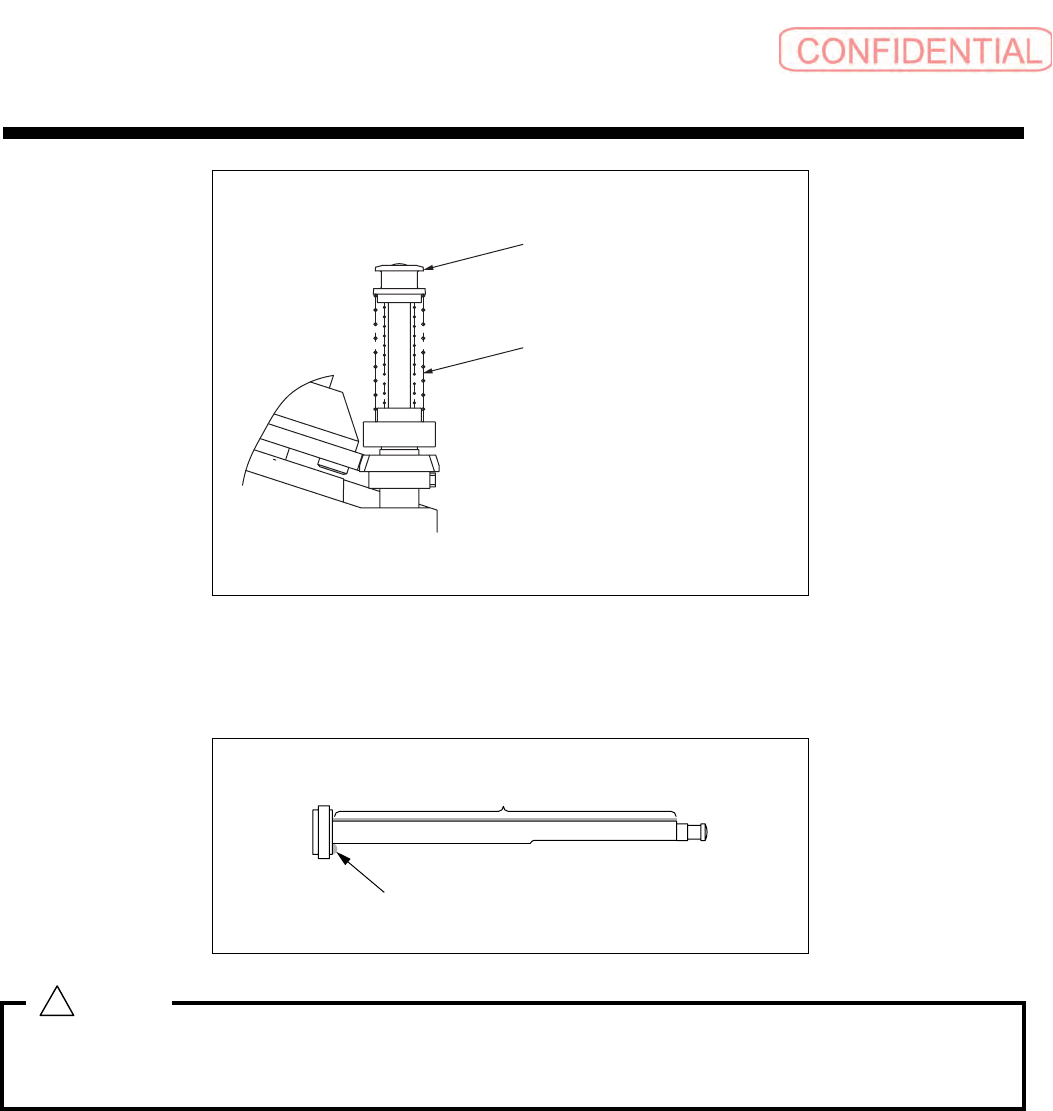

10. 用手按下内部旋转轴，确认其动作是否顺畅。
11. 安装吸嘴。
·如果在内轴
A
部涂过多滑脂，会发生高速摩擦问题，从而导致无法吸着。关于润滑油涂抹量，
要保证涂抹后看不出润滑油颜色。
·在内轴
B
部涂润滑油时，要保证涂后可以看见润滑油颜色。
内部旋转轴弹簧押头
内部旋转轴回复弹簧
(2 个种类 )
Ａ 部
Ｂ
部
警告
警告警告
警告 :
!
