保养篇
2. 维修检查
SI-F130
2-43
每 1 个月
(21) X 轴直线型导向器的检查·上油
[ 作业功能 ]
X
轴是使装着吸嘴头整体进行前后高速移动的最基本轴。直线型导向器异常会导致重大事故，
所以必须要定期进行检查·上油。
[ 维修检查位置 ]
X
轴直线型导向器
[ 维修检查需要准备的对象 ]
润滑油枪 ( 注入 AFC 润滑油 )、干净抹布
[ 作业顺序 ]
1.
检查 X 轴直线型导向器是否有异常磨损·划痕。
2. 在直线型导向器移动部的 4 处润滑油突嘴附近的润滑油排出口放置抹布用来承接上油时排
出的润滑油。
用润滑油枪对直线型导向器移动部的润滑油突嘴上油。上油直到从润滑油排出口有新润滑油
排出。多余润滑油用干净抹布擦除。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。

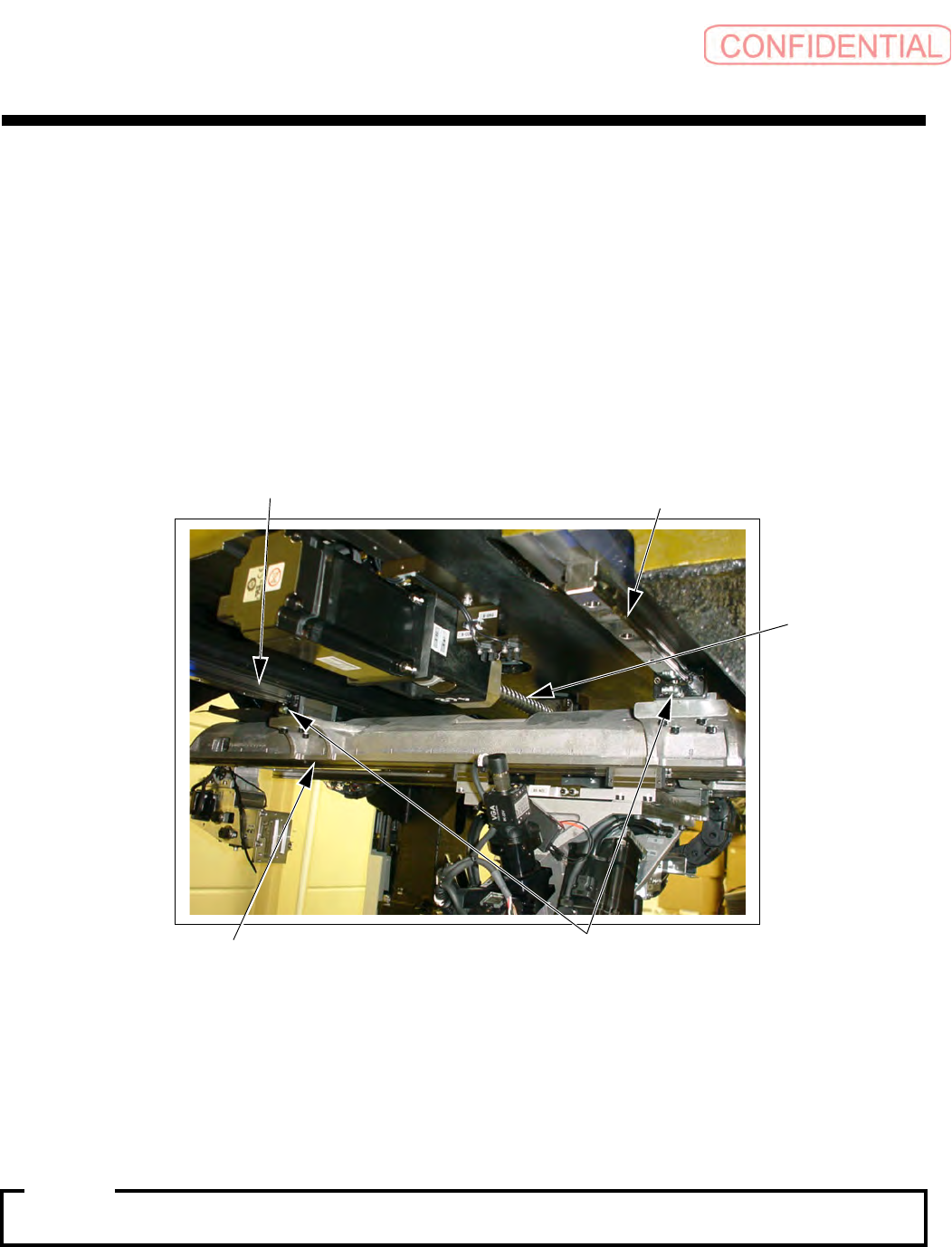

突嘴
X 轴
Y 轴
直线型导向器
注意 :
直线型导向器
保养篇
2. 维修检查
2-44
SI-F130
每 1 个月
(22) Y 轴直线型导向器的检查·上油
[ 作业功能 ]
Y
轴是使装着吸嘴头整体进行前后高速移动的最基本轴。直线型导向器异常会导致重大事故，
所以要定期进行检查·上油。
[ 维修检查位置 ]
Y
轴直线型导向器
[ 维修检查需要准备的对象 ]
润滑油枪 ( 注入 AFC 润滑油 )、干净抹布
[ 作业顺序 ]
1.
检查 Y 轴直线型导向器是否有异常磨损·划痕。
2. 在直线型导向器移动部的 4 处润滑油突嘴附近的润滑油排出口放置抹布用来承接上油时排
出的润滑油。
用润滑油枪对直线型导向器移动部的润滑油突嘴上油。上油直到从润滑油排出口有新润滑油
排出。多余润滑油用干净抹布擦除。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。

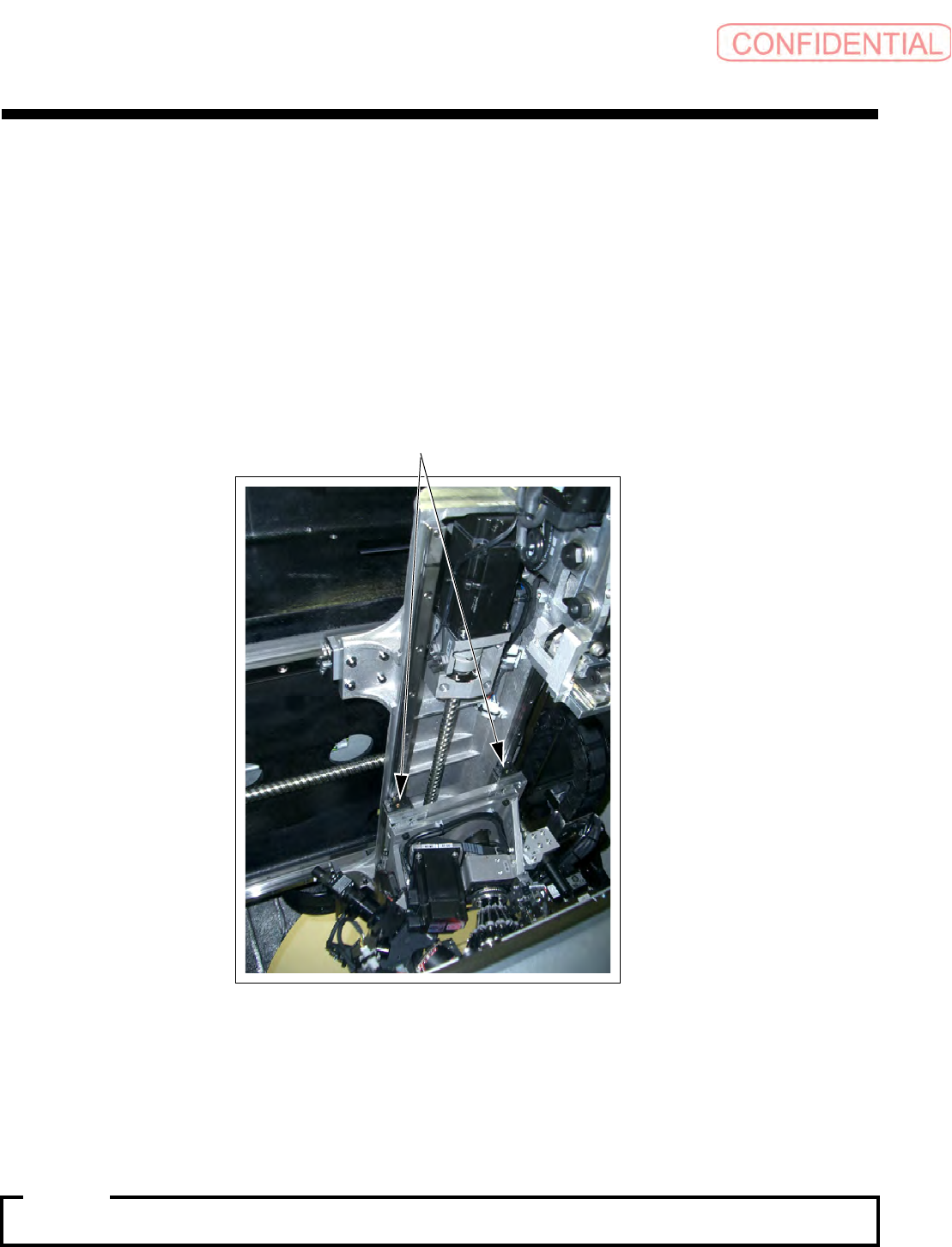

突嘴
注释 :
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-45
每 1 个月
(23) 空气过滤器清理 ( 上部过滤器 )
[
作业功能 ]
在 SI-F130 中，需要强制冷却的 PC 装置在机械下部，另外，服务器装置在机械的上部。这些
装置出于安全方面考虑，通过遮盖物与外部隔离。为了抑制这些装置温度上升，使用风扇进行
常时强制冷却。
如果过滤器发生堵塞，就无法进行充分冷却，可能会导致异常动作。请结合使用环境定期对过
滤器进行清理。
[ 作业顺序 ]
1 . 为了安全起见，请停止机械并将电源设置为 OFF 之后再开始作业。
2. 请卸下 4 处固定螺丝。
3. 卸下盖子后，会看见过滤器。
4. 当过滤器堵塞比较严重时，请用新过滤器交换它。堵塞较少时，请去掉其表面脏物，重新使
用。
5. 按照与检查步骤相反的顺序进行安装，确认作业完成之后开启机械电源。

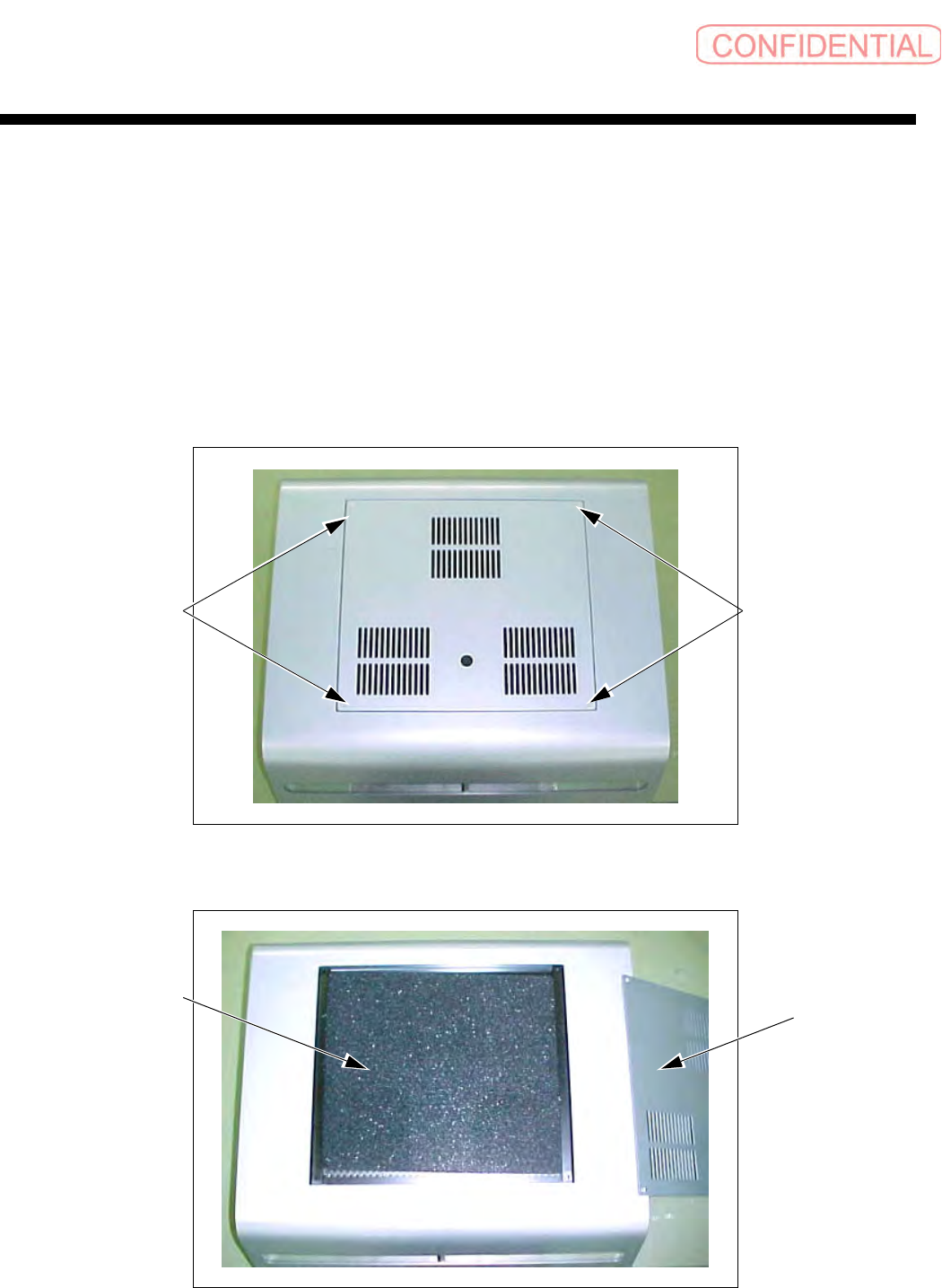

固定螺丝
过滤器
固定螺丝
盖子
