零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-28
SI-F130/SI-F209
显示锡球信息设定画面，输入锡球数组等的各项目，点击 下一頁 ( 下一页 )。
（该画面的项目的输入，可以通过点击
關閉 ( 关闭 )，全部省略。）

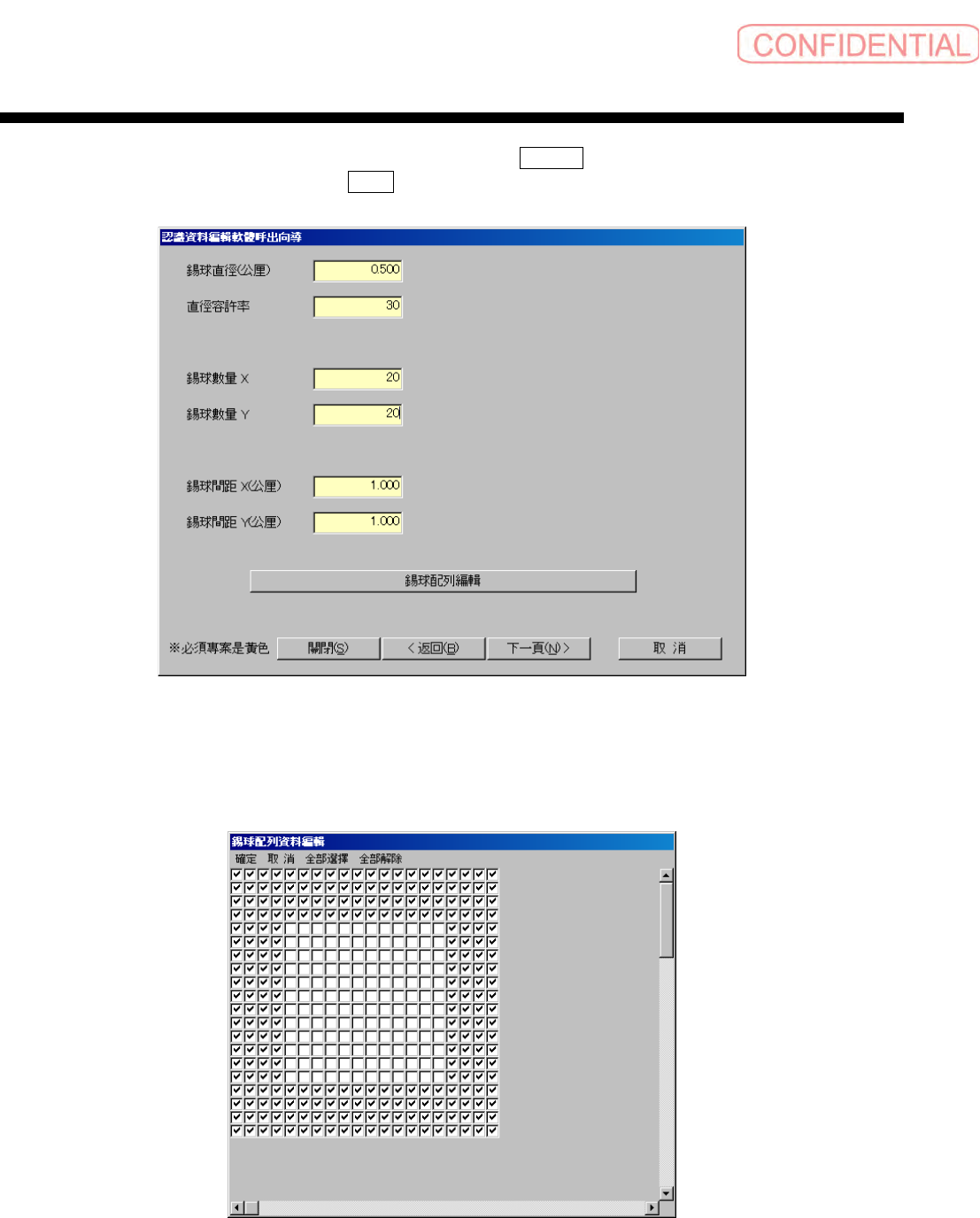

图
1.5-2
錫球
(
锡球
)
信息输入
画面
图
1.5-3
錫球
(
锡球
)
数组输入
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-29
显示供给部信息输入画面，选择 供給形式名稱 ( 供给形式名称 )，设定适当的信息。
输入结束后，点击
下一頁 ( 下一页 )。

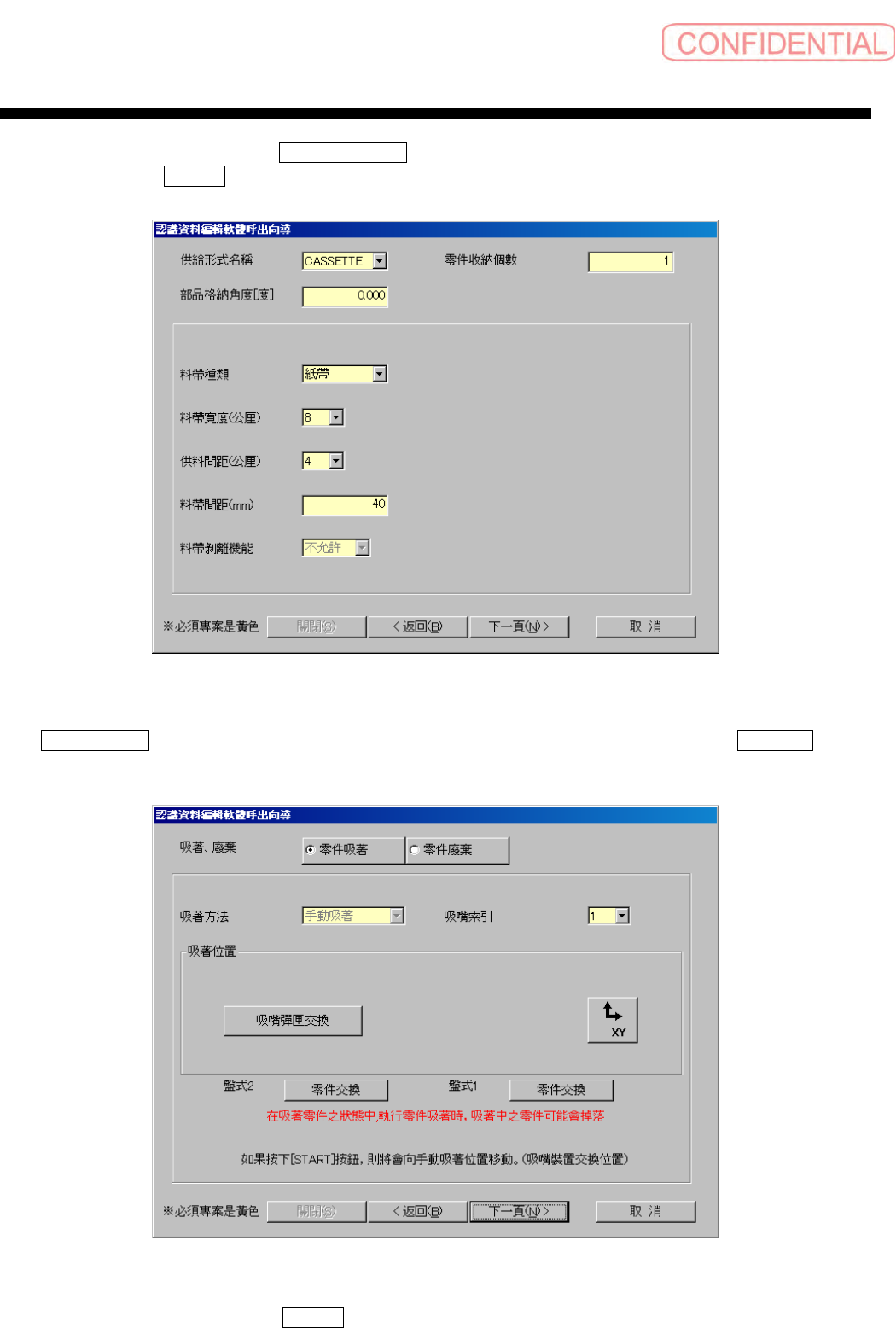

图
1.5-4
供给部信息输入
画面
显示 吸著、廢棄 ( 吸着、废弃 ) 画面 ( 此处是手动吸着 )，所以选择吸着的吸嘴，按 START 钮，
请将吸嘴头移动至手动吸着位置。
图
1.5-5
吸著、廢棄
(
吸着、废弃
)
指示
画面
用手将零件吸着到吸嘴上，点击 下一頁 ( 下一页 )。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-30
SI-F130/SI-F209
显示 認識開始 ( 认识开始 ) 画面，按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.5-6
認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 按钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.5-7
認識資料編輯
(
认识资料编辑
)
－锡球信息输入时
