3.4.6 锡球设定画面
锡球设定画面锡球设定画面
锡球设定画面

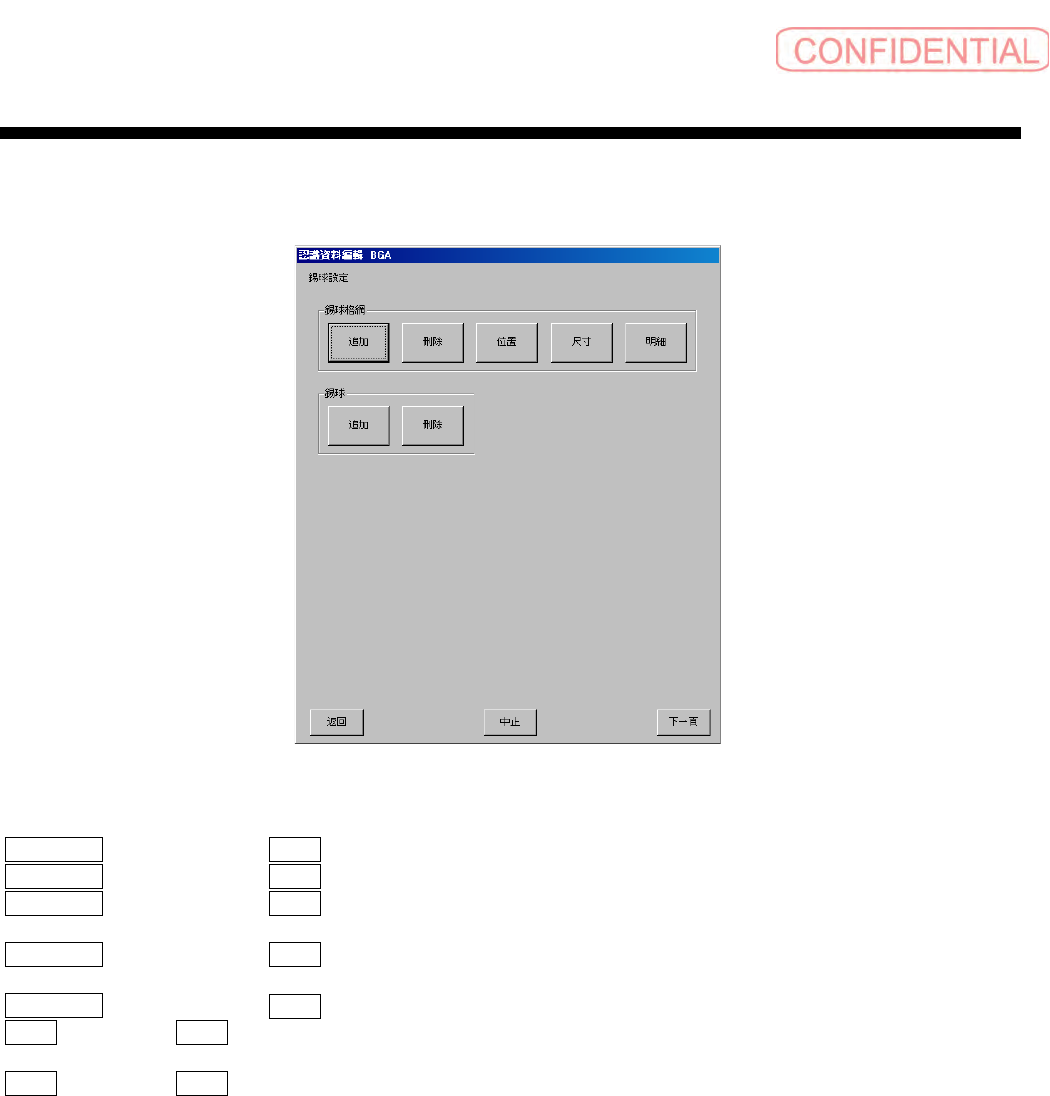

图
3.4.5-3
錫球設定
(
锡球设定
)
画面
錫球格網 ( 锡球格网 ) － 追加 ( 追加 ) ：在设定画面上进行锡球格网信息的追加。
錫球格網 ( 锡球格网 ) － 刪除 ( 删除 ) ：删除被选择的锡球格网。
錫球格網 ( 锡球格网 ) － 位置 ( 位置 ) ：
用鼠标更改被选择的锡球格网
的
位置、间距、角度。在零
件监视上右点击取消
。
錫球格網 ( 锡球格网 ) － 尺寸 ( 尺寸 ) ：用鼠标更改被选择的锡球格网的尺寸。在零件监视上右点
击取消。
錫球格網 ( 锡球格网 ) － 明細 ( 明细 ) ：显示设定画面，设定被选择的锡球格网的信息。
錫球 ( 锡球 ) － 追加 ( 追加 ) ：在被选择锡球格网上用鼠标追加锡球。锡球被显示在零件监视上。
在零件监视上右点击取消。
錫球 ( 锡球 ) － 刪除 ( 删除 ) ：在被选择锡球格网上用鼠标删除锡球。在零件监视上右点击取消。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-36
SI-F130/SI-F209
详细设定画面
详细设定画面在如下设定画面上确认、更改选择锡球格网信息。

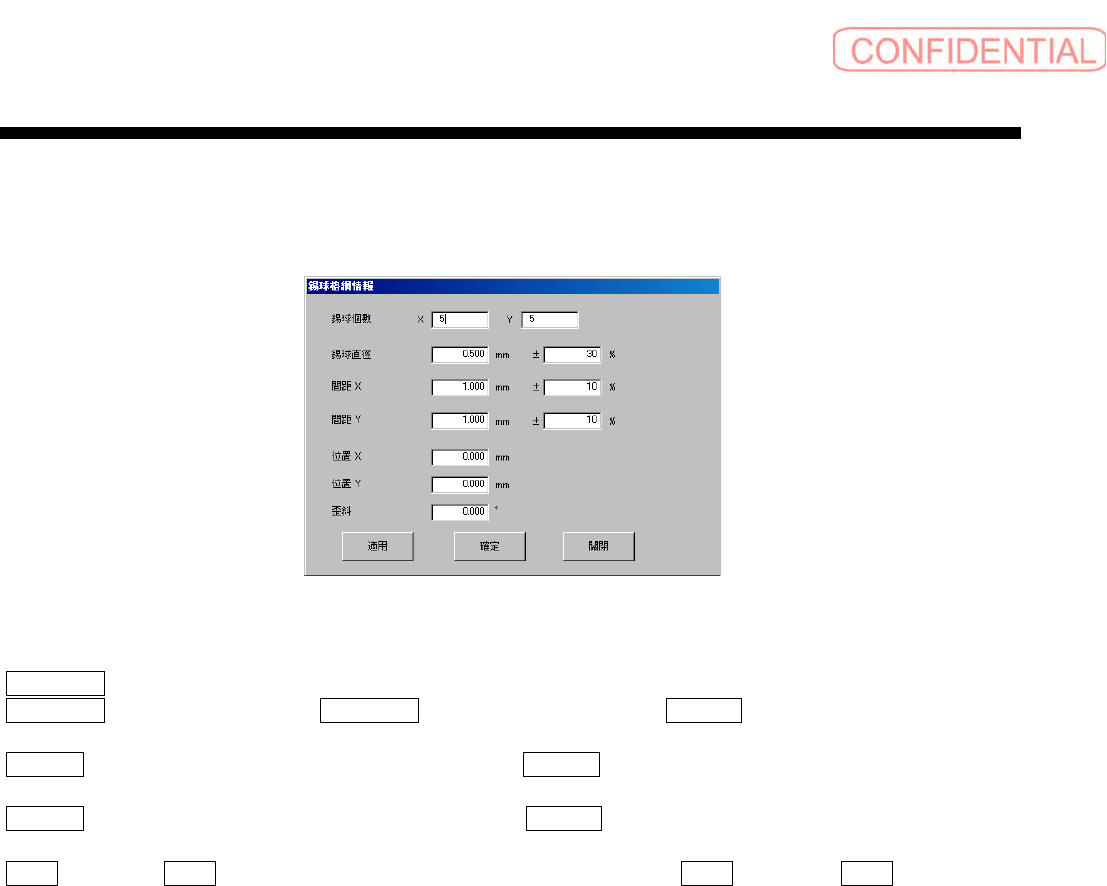

图
3.4.5-4
錫球格網情報
(
锡球格网信息
)
画面
錫球個數 ( 锡球个数 ) ：设定收纳锡球的领域数。设定范围， 1 ≦锡球个数≦ 100。
錫球直徑 ( 锡球直径 ) ： 设定 錫球直徑 ( 锡球直径 ) （尺寸）、 容許率 ( 容许率 )。直径 （尺寸）
以
mm 为单位时可以设定到小数点后 3 位。设定范围， 0< 直径≦ 10mm。
間距 X ( 间距 X) ：设定 X 方向的间距 （尺寸）、 容許率 ( 容许率 )。间距 （尺寸）以 mm 为单位
时可以设定到小数点后
3 位。设定范围，锡球直径＜间距≦ 100。
間距 Y ( 间距 Y) ：设定 Y 方向的间距 （尺寸）、 容許率 ( 容许率 )。间距 （尺寸）以 mm 为单位
时可以设定到小数点后
3 位。设定范围，锡球直径＜间距≦ 100。
位置 ( 位置 )· 歪斜 ( 歪斜 ) ：设定锡球格网的中心位置、歪斜。 位置 ( 位置 )、 歪斜 ( 歪斜 ) 是
对吸嘴中心的相对距离和角度。位置以
mm 为单位时可以设定到小数点后 3 位。歪斜以 deg 为
单位在
0~360 范围内可以设定到小数点后 3 位。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-37
3.5 零件的中心设定画面
零件的中心设定画面零件的中心设定画面
零件的中心设定画面
设定零件的中心。

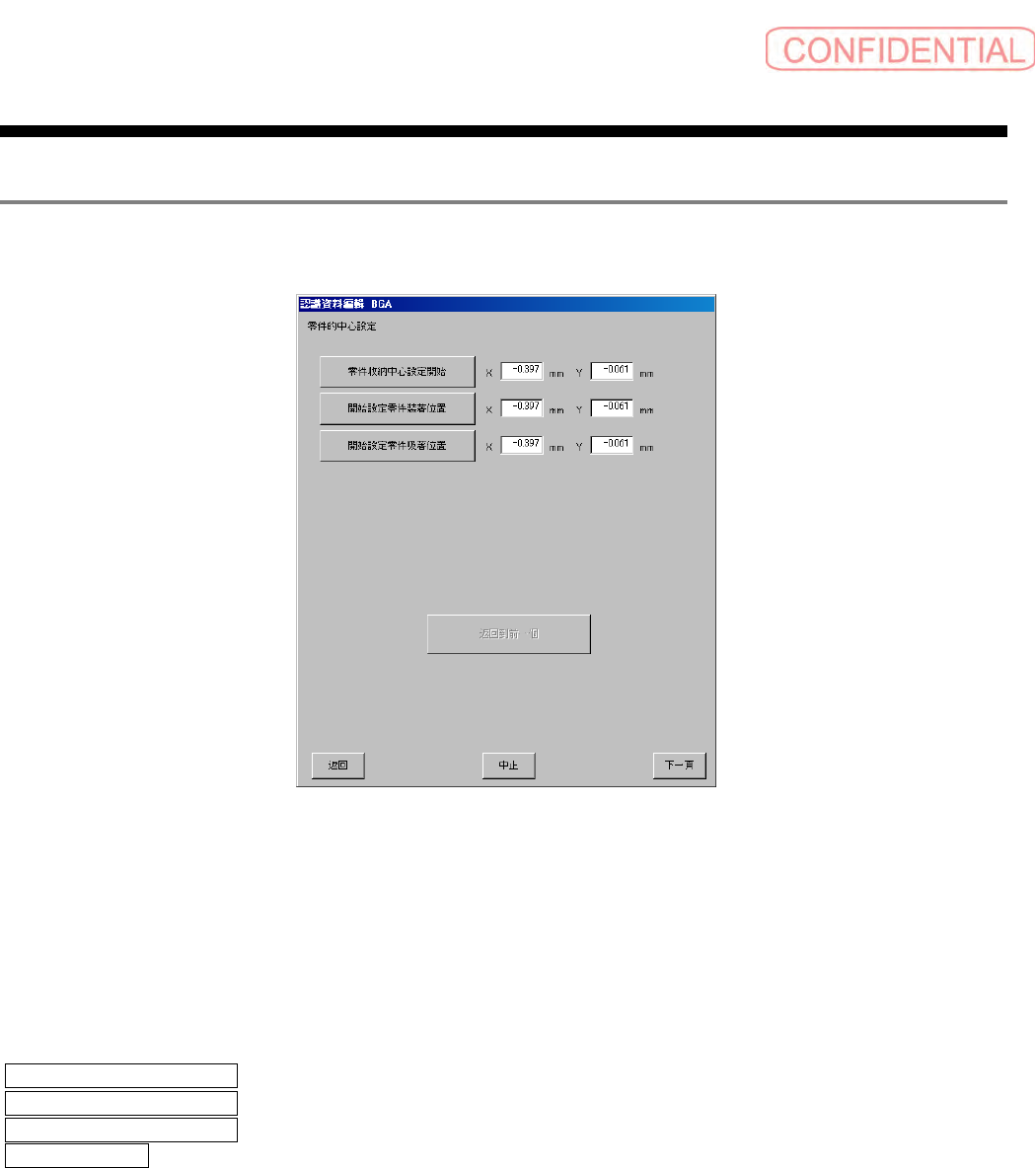

图
3.5
零件的中心設定
(
零件的 中心设定
)
画面
零件中心有零件存储中心、零件装着中心、零件吸着中心 3 个中心。
所谓零件存储中心，指零件被存储位置的中心。不进行吸着位置补正的状态下进行吸着时，就是吸
嘴中心下降到的位置。
所谓零件装着中心，指将零件装着到基板上时的中心。零件装着让本中心位置与装着资料上被指定
的位置相吻合。
所谓零件吸着中心，指实际吸着零件位置。本中心与零件存储中心的距离就是吸着位置补正值。
零件收納中心設定開始 ( 零件存储中心设定开始 ) ：用鼠标设定零件收纳中心。
開始設定零件裝著位置 ( 开始设定零件装着位置 ) ：用鼠标设定零件装着中心。
開始設定零件吸著位置 ( 开始设定零件吸着位置 ) ：用鼠标设定零件吸着中心。
返回到前一個 ( 返回到前一个 ) ：返回前 1 个设定的中心位置。
