保养篇 保养篇 保养篇 保养篇 2. 维修检查 2-18 SI-F130 每 1 个月 (2) XY 轴配线连接器·电线的检 查 [ 作业功能 ] X 轴和 Y 轴线缆随着 各自轴的动作会受到震动的影 响。万一发生线缆断裂，就 会发生重大事 故，所以要定期对 配线连接器·电线进行检查 。 [ 维修检查位置 ] XY 轴的配线连接器·电线、氟 板 [ 维修检查需要准备的对象 ] 四脚梯 [ 作业顺序 ] 检查 XY 轴配线连接器是否有脱落…
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-17
2.4 每
每每
每 1 个月的维修·检查
个月的维修·检查个月的维修·检查
个月的维修·检查
1 个月的生产结束后，在每天、每周检查和每 2 周维修检查基础上，进行以下维修检查作业。
在进行检查作业之前，
SI-F130
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
的受伤甚至死亡。
(1) XY 轴配线覆盖的检查
[ 作业功能 ]
X 轴和 Y 轴线缆随着各自轴动作会重复进行剧烈弯曲。虽然已经确保了足够的弯曲半径，但万
一线缆断裂，就会造成重大事故，所以需要定期对线缆进行检查。
[ 维修检查位置 ]
X 轴的配线、配管
Y 轴的配线、配管
[ 维修检查需要准备的对象 ]
四脚梯
[ 作业顺序 ]
检查 XY 轴配线、配管的覆盖是否有异常磨损·划痕·裂纹·扭曲·膨胀·弯曲·下垂。
连接器部分从自动机械线缆开始就成为散线，被加工处理，所以要特别认真检查。

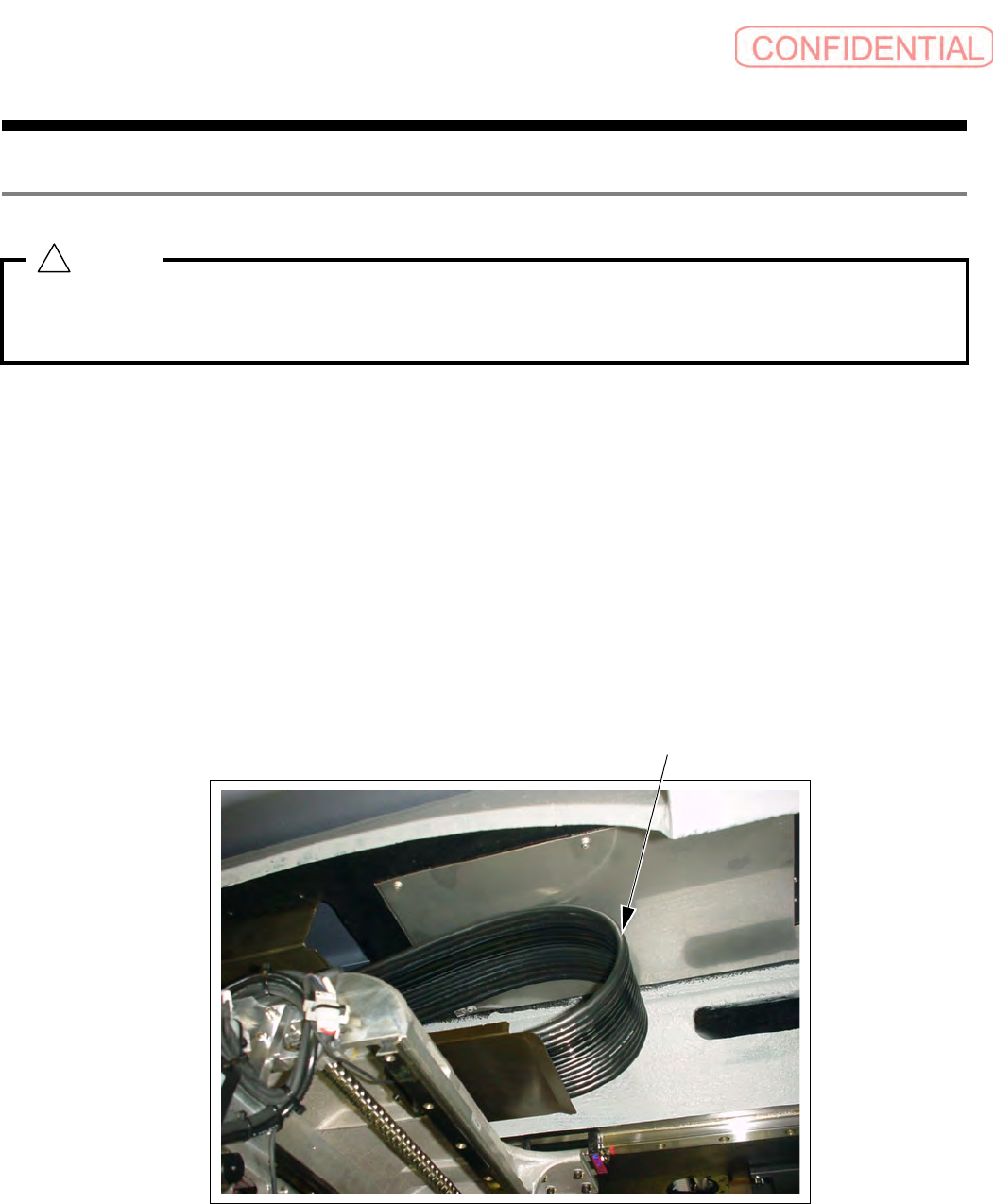

X 轴线缆
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-18
SI-F130
每 1 个月
(2) XY 轴配线连接器·电线的检查
[ 作业功能 ]
X 轴和 Y 轴线缆随着各自轴的动作会受到震动的影响。万一发生线缆断裂，就会发生重大事
故，所以要定期对配线连接器·电线进行检查。
[ 维修检查位置 ]
XY 轴的配线连接器·电线、氟板
[ 维修检查需要准备的对象 ]
四脚梯
[ 作业顺序 ]
检查 XY 轴配线连接器是否有脱落、电线状态是否有异常磨损·划痕·裂纹·扭曲·膨胀·弯
曲·配线管的碰擦等异常。并且确认线缆垫连接部分是否有异常磨损以及用于固定的支架是否有
断裂。
连接器部分从
Robot 线缆开始就成为散线，被加工处理，所以要特别认真检查。

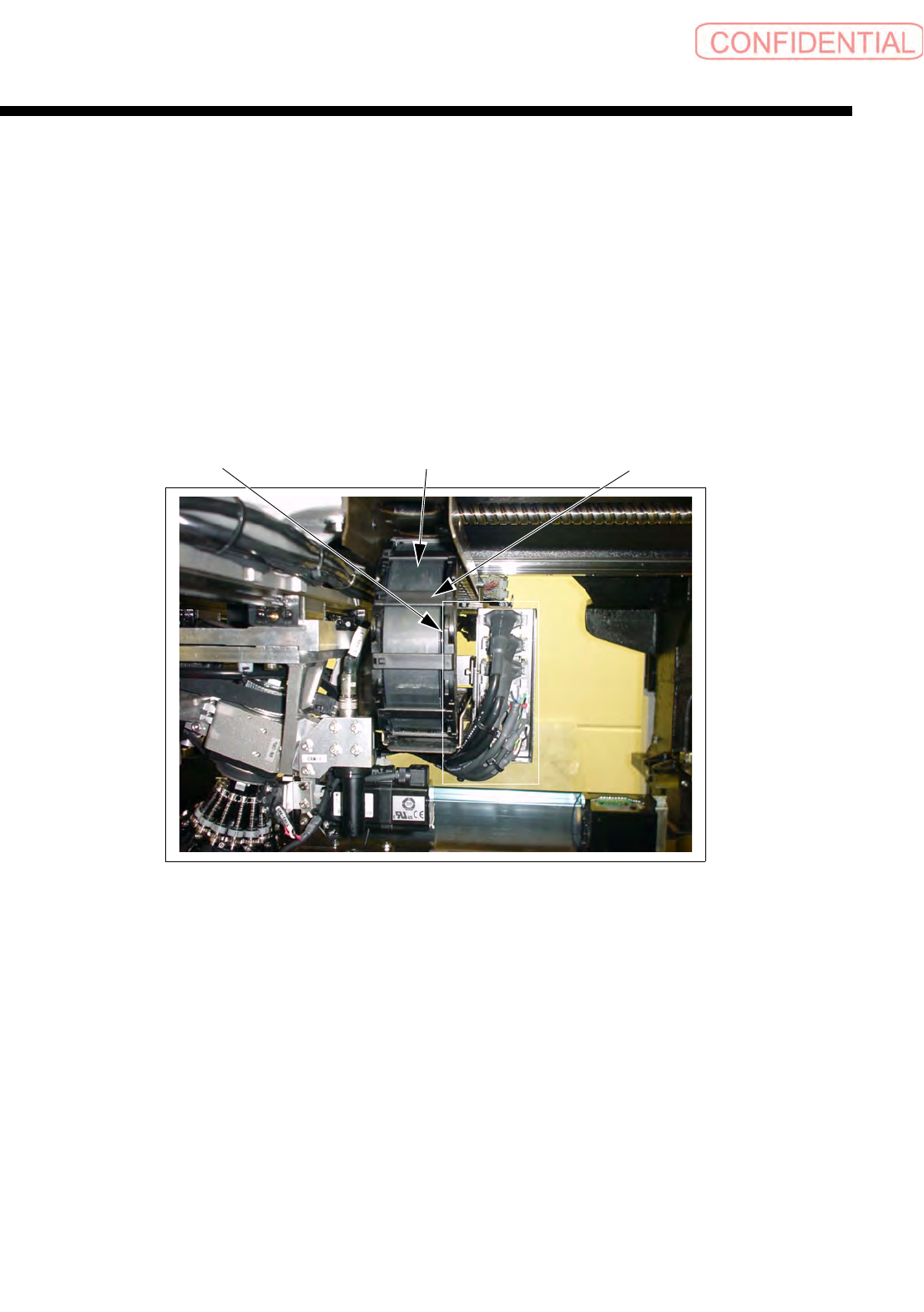

Ｙ轴连接器
Y 轴线缆垫
氟板
( 保护里面的线缆 )
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-19
每 1 个月
(3) 供料器凸轮用压缩卷簧的上油
[ 作业功能 ]
每次零件吸着动作中供料器凸轮用压缩弹簧都会重复伸缩。如果油用完，会导致磨损加剧，所以
需要定期上油。
[ 维修检查位置 ]
前后 2 处供料器凸轮用压缩弹簧 ( 前后各 2 根 )
[ 维修检查需要准备的对象 ]
六角扳手、干净抹布、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )
[ 作业顺序 ]
1. 检查供料器凸轮用压缩弹簧的变形，用指尖将多用润滑油涂在弹簧表面。
2. 将多余润滑油用抹布擦除。
多余润滑油在弹簧运动时会向外飞散
,
附着在基板和零件上会导致质量问题。
注意
注意注意
注意 :

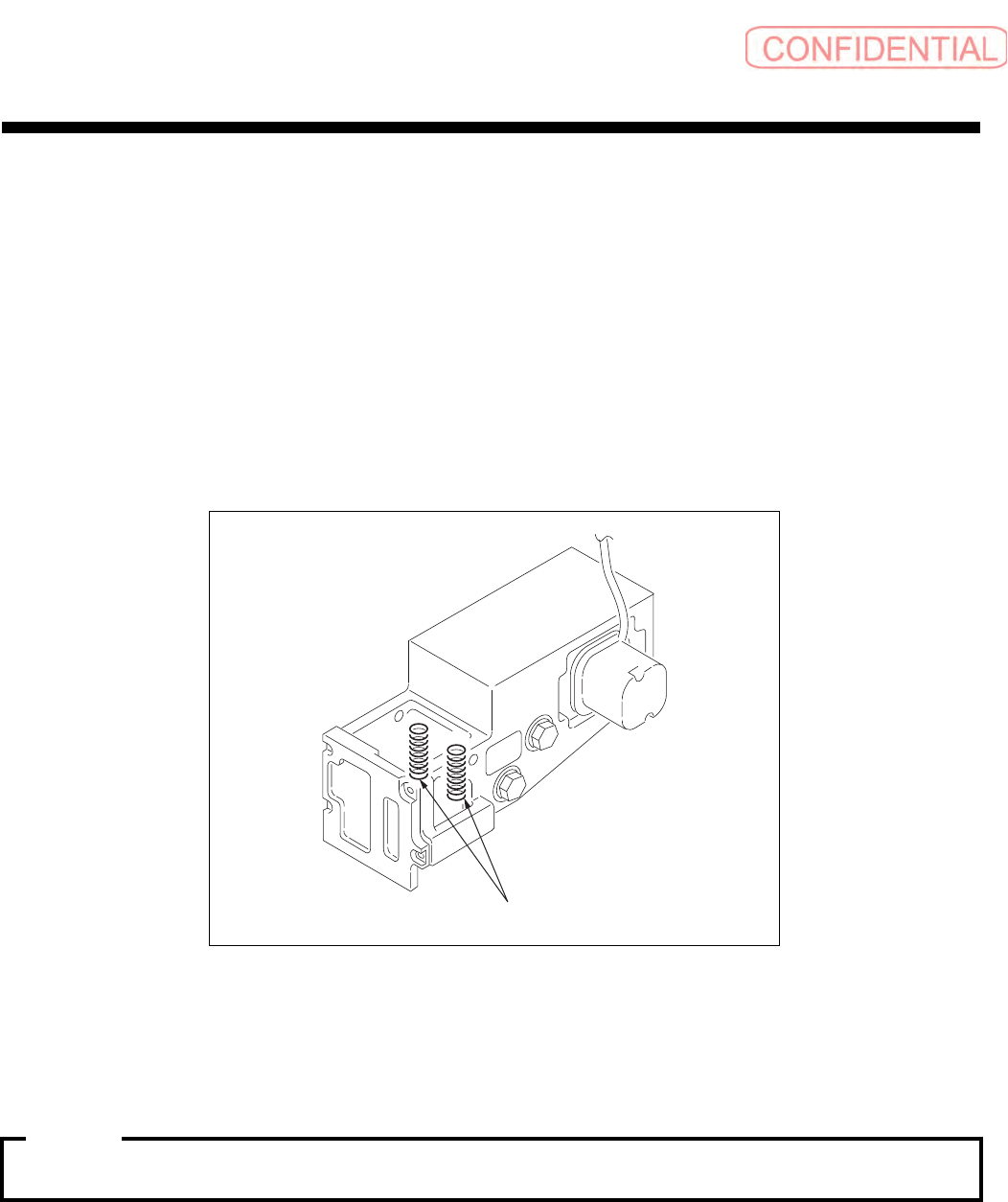

供料器凸轮用压缩弹簧
