零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 SI-F130/SI-F 209 1-13 4 分割时 Y 坐标输入 时 图 2.4- 7 4 分割时 Y 坐标输入 4 分割时 XY 坐标输入时 图 2.4-8 4 分割时 XY 坐标输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-12
SI-F130/SI-F209
3 分割时 Y 坐标输入时
图
2.4-5 3
分割时
Y
坐标输入
4 分割时 X 坐标输入时
图
2.4-6 4
分割时
X
坐标输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-13

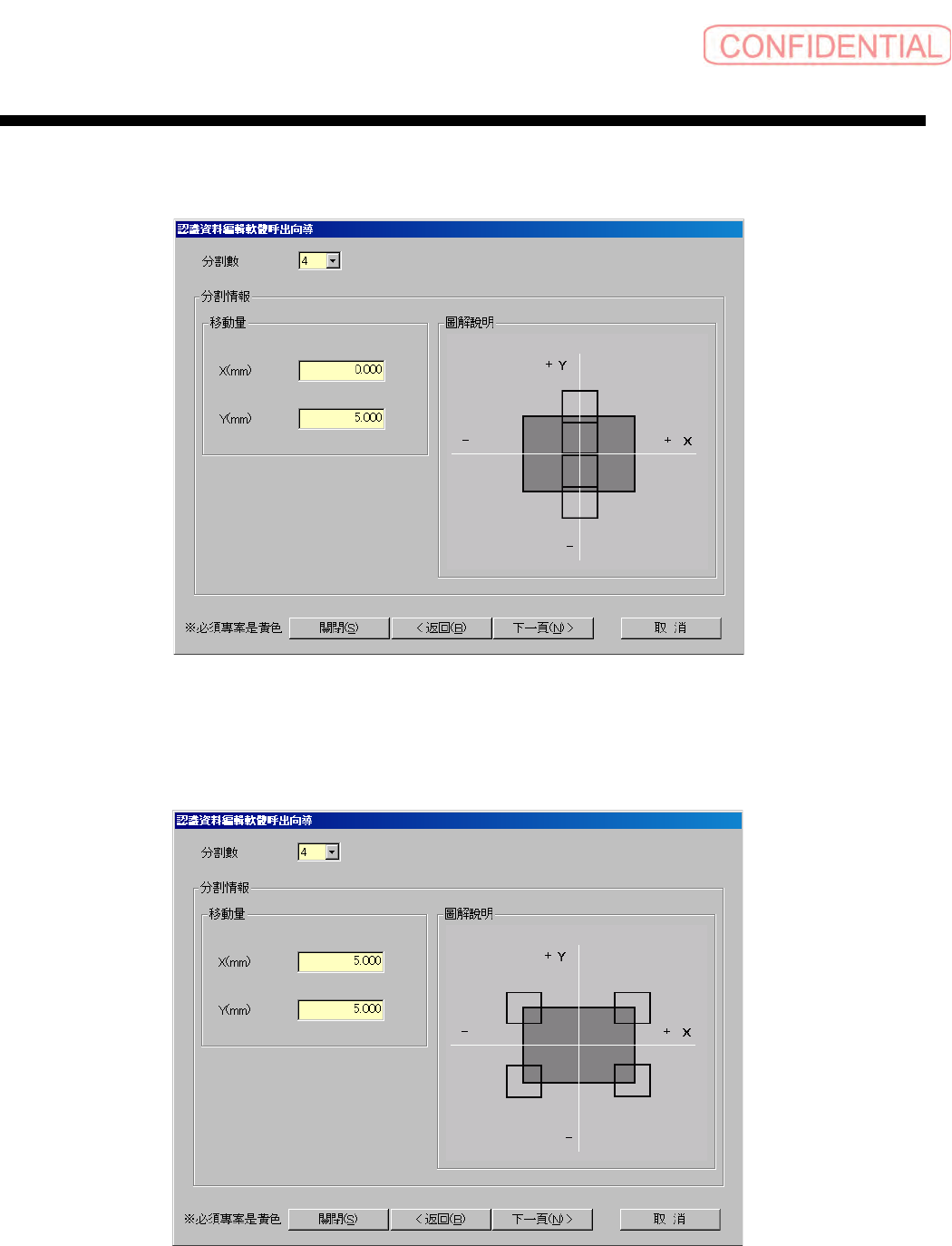

4 分割时 Y 坐标输入时
图
2.4-7 4
分割时
Y
坐标输入
4 分割时 XY 坐标输入时
图
2.4-8 4
分割时
XY
坐标输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-14
SI-F130/SI-F209

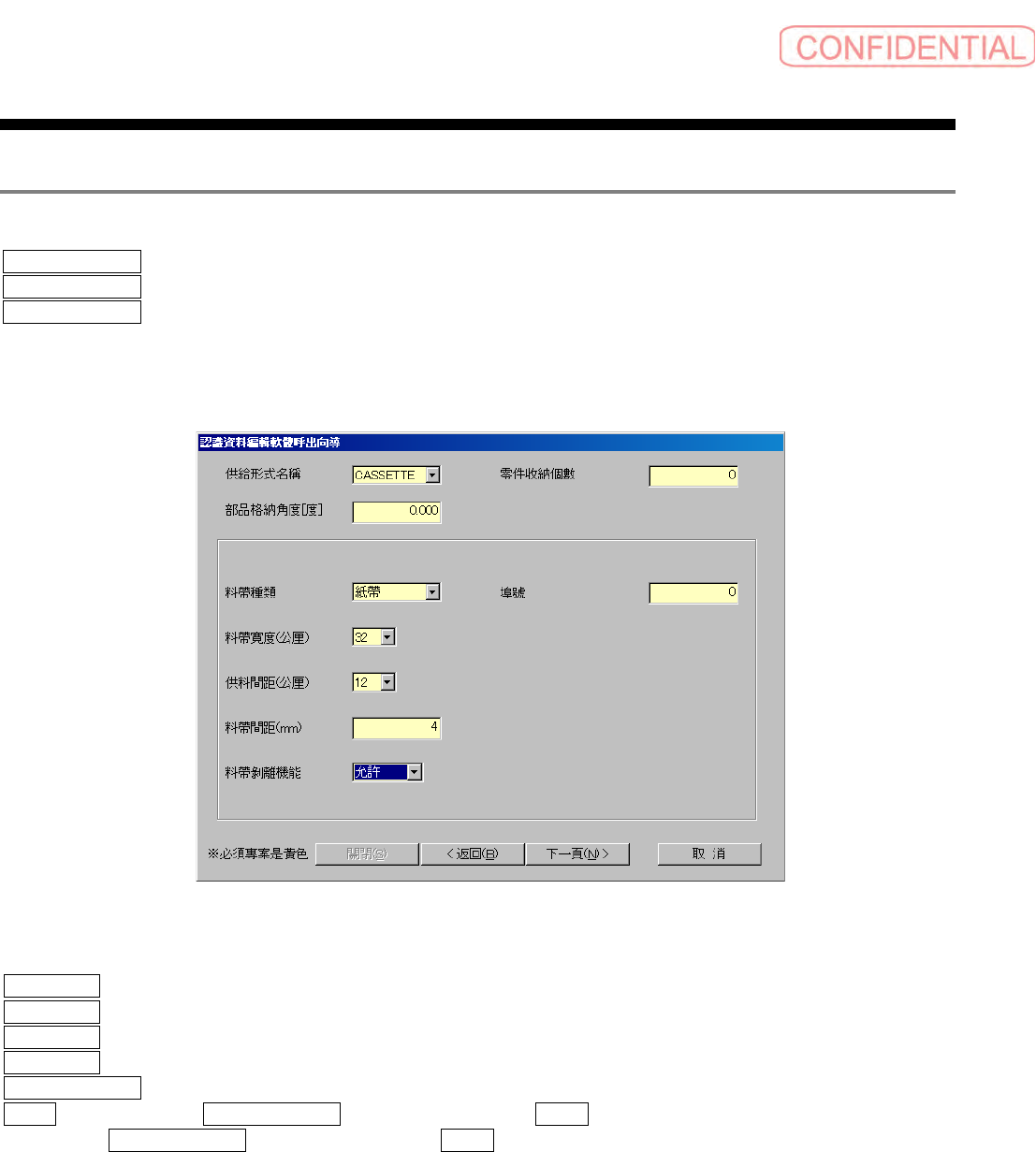

2.5 供给信息输入画面
供给信息输入画面供给信息输入画面
供给信息输入画面
在成为必须项目的黄色区域内输入值。
供給形式名稱 ( 供给形式名称 )：在 CASSETTE、 BULK、 STICK、 TRAY 中选择。
零件收納個數 ( 零件存储个数 )：大于 1。
部品格納角度 ( 零件存储角度 )：在 0 ～ 360 之间。
2.5.1 供给形式名称是
供给形式名称是供给形式名称是
供给形式名称是 CASSETTE 时
时时
时
图
2.5-1
供给信息输入
画面
CASSETTE
料帶種類 ( 料带种类 )：从纸、塑料带中选择。
料帶寬度 ( 料带宽度 )：从 8、 32 中选择。
供料間距 ( 供料间距 )：从 1、 2、 4、 8 中选择。
料帶間距 ( 料带间距 )：在 1 ～ 999 之间，是供料器宽度倍数的数。
料帶剝離機能 ( 料带剥离功能 )：料带宽度是 32 的时候，可以选择。
埠號 ( 端口号 )：有 料帶剝離機能 ( 料带剥离功能 ) － 允許 ( 允许 ) 的时候使用简易供料器界面时
是
9，有 料帶剝離機能 ( 料带剥离功能 ) － 允許 ( 允许 ) 的时候不使用简易供料器界面，使用供
料器界面的时候是
1 ～ 8。
