操作篇
6. 资料编集
SI-F130
6-41

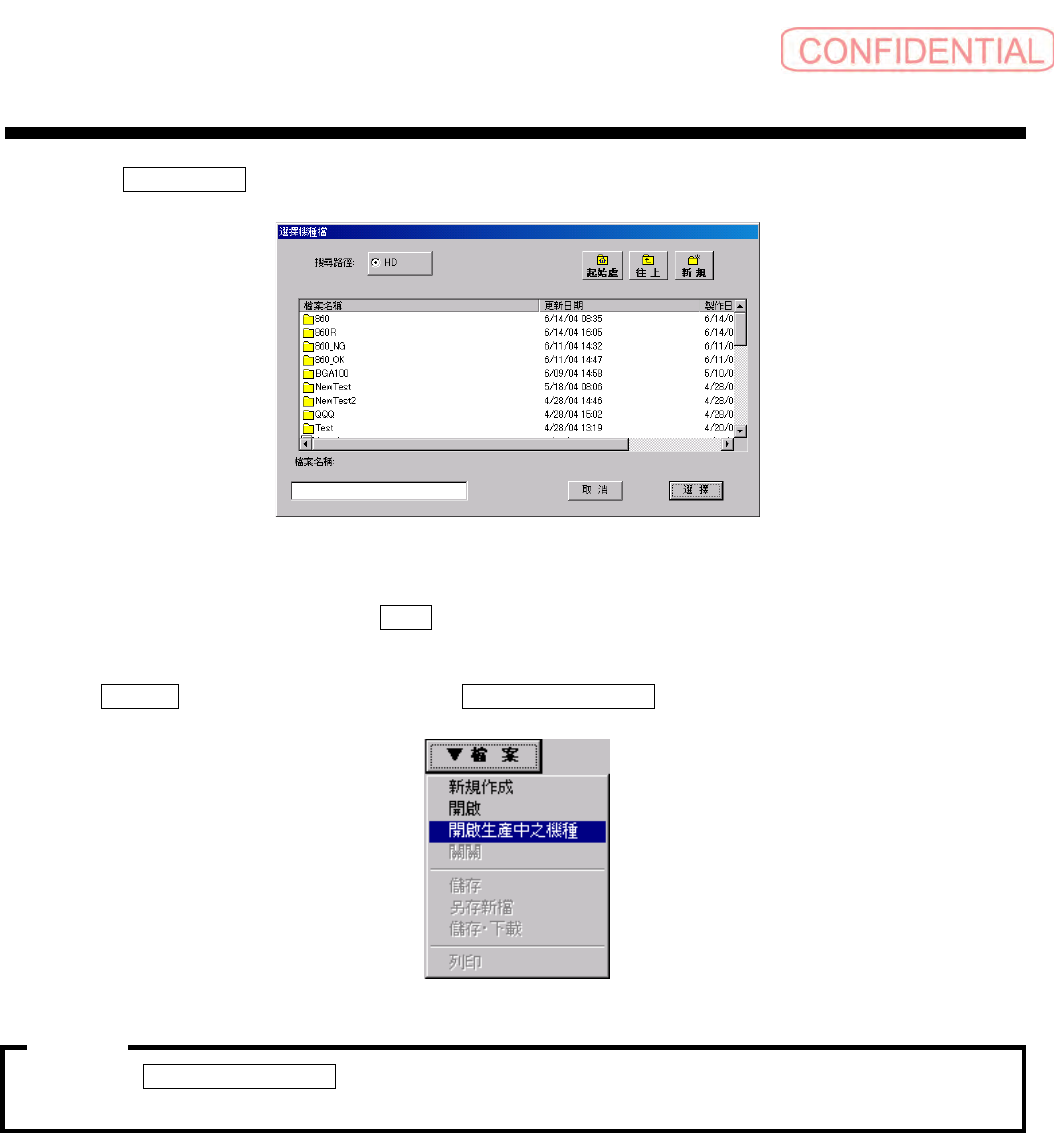

会出现 選擇機種檔 ( 选择机种文件 ) 对话框。
图
6.2.2-3
選擇機種檔
(
选择机种文件
)
对话框
指定变更内容的机种文件，点击 選擇 ( 选择 ) 钮。
(2) 生产中的机种文件开启的情形
点击
▼檔案 ( ▼文件 ) 钮，点击菜单的 開啟生產中之機種 ( 开启生产中的机种 ) 。
图
6.2.2-4
檔案
(
菜单
)
開啟生產中之機種
(
开启生产中的机种
)
因为选择
開啟生產中之機種
(
开启生产中的机种
)
时，需要在预先自动生产画面下载机种文
件。未下载的情形时，无法选择。
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-42
SI-F130
机种资料画面为活动的，会出现其内容。
图
6.2.2-5
編輯資料－機種資料
(
编辑资料－机种资料
)
画面
关于基板、供给部、零件选择、吸嘴配置的变更，请各别编辑必要的资料。
有关各资料的变更方法
:
6.3
零件选择 请参照
p6-46
6.4
基板 请参照
p6-49
6.5
供给部 请参照
p6-96
6.6
吸嘴配置 请参照
p6-98
资料变更结束后，执行 DAS。
有关
DAS
的执行，请参照
[6.2.1.2
机种资料制作
]
。
中止 DAS 的执行时，点击 取消 ( 取消 ) 钮，对话框消失。
机种文件的变更结束后，点击
▼檔案 ( ▼文件 ) 钮，会出现以下的功能菜单，点击 儲存 ( 储存 )
钮，请储存变更内容。
图
6.2.2-6
檔案
(
文件
)
菜单
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-43
6.2.3 机种文件的打印
机种文件的打印机种文件的打印
机种文件的打印
[ 操作功能 ]
打印编辑后的机种文件内容。
[ 操作顺序 ]
依顺序点击 資料編輯 ( 资料编辑 ) 菜单的 機種資料 ( 机种资料 ) 。
点击
▼檔案 ( ▼文件 ) 画面的 開啟 ( 开启 ) 钮，在 選擇機種檔 ( 选择机种文件 ) 对话框下 ,
选择打印机种文件。
另，在自动生产画面下载机种文件时，由
▼檔案 ( ▼文件 ) 画面点击 開啟生產中之機種 ( 开启
生产中的机种
) 钮，选择生产中的机种文件。
因为选择
開啟生產中之機種
(
开启生产中的机种
)
时，需事先在自动生产画面下载机种文件。
未下载的情形时，无法选择。
图
6.2.3-1
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
在 SI-F130 中接续打印机的电源准备打印，请点击菜单的 列印 ( 打印 ) 钮。
图
6.2.3-2
檔案
(
文件
)
菜单
注意
注意注意
注意 :
