调试篇
1. 安装
1-2
SI-F130
1.2 内容确认
内容确认内容确认
内容确认
[ 作业功能 ]
发货时被包装物品的数量要在到达时确认，卸下输送用缓冲材等。
通常，以下物品被打包、发货。
(1) SI-F130
本体
(2) 附属品及选配零件
附属品及选配零件的内容和数量，根据
SI-F130
交纳规格而异。订购
SI-F130
时，请以互换
的交纳规格书为基础，进行确认。
[ 作业顺序 ]
1. 开包时，确认 SI-F130 的同时，请确认被发货、打包的物品的数量。若有不足，请马上与采
购方联系。
2. 请将保护 SI-F130 各外壳的薄板，和 SI-F130 内部的缓冲材，全部卸掉。
用
4 个六角有孔螺栓 M4 × 6 安装信号灯。
安装信号灯时，请注意不要将脚线损坏。
注意
注意注意
注意 :
输送时
信号灯
脚线
信号灯
六角有孔螺栓
警告
警告警告
警告 :
!
调试篇
1. 安装
SI-F130
1-3

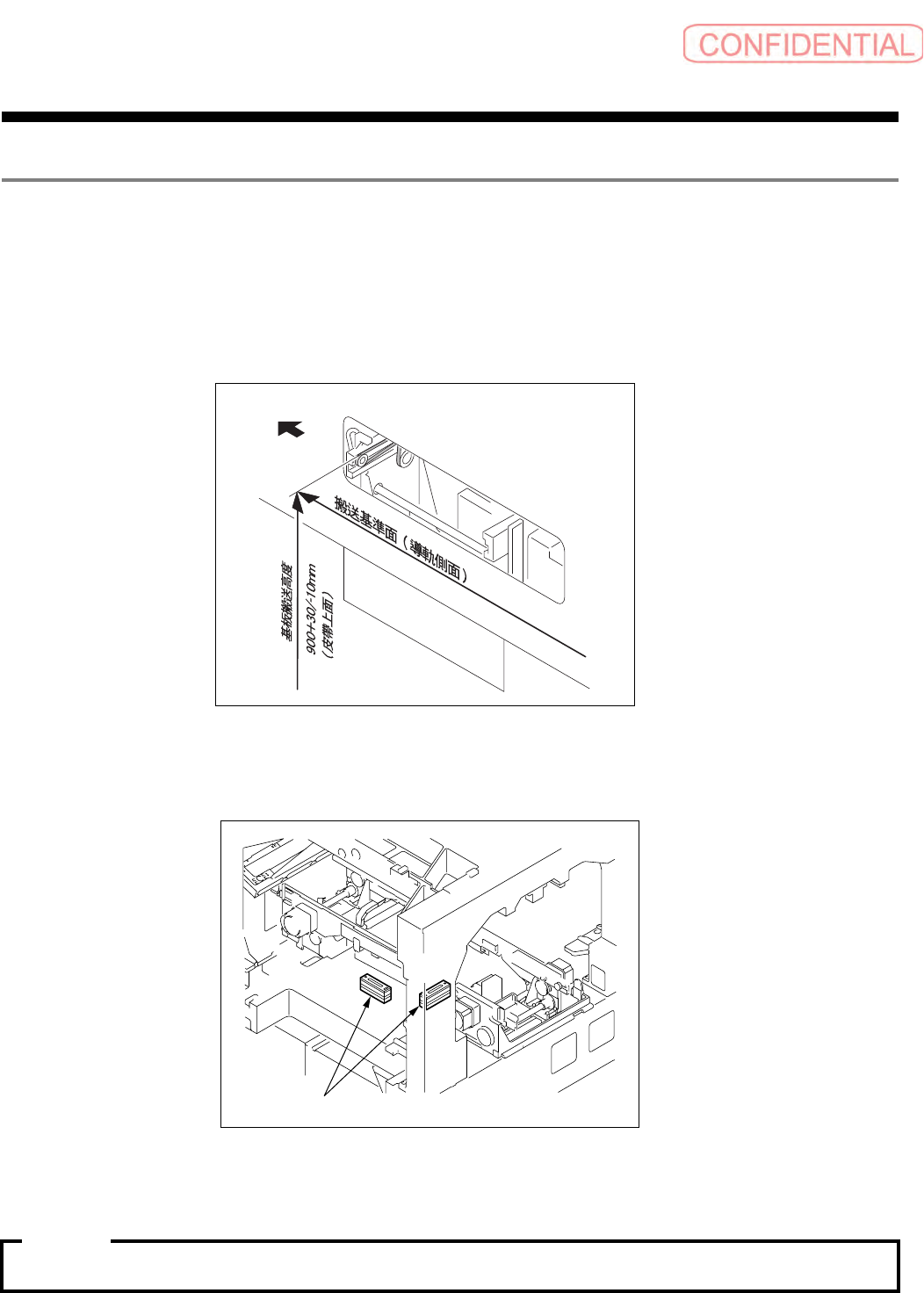

1.3 SI-F130 的设置
(1) 基板搬送面和搬送高度的调整
[ 调整功能 ]
按照调试的实装系统线的基板搬送规格，调整 SI-F130 基板搬送面和搬送高度。
SI-F130 单体的基板搬送规格如下。
(1) 搬送基准面：SI-F130 正侧面的轨道上面
(2) 基板搬送高度：900+30/-10mm
[
调整顺序 ]
1.
基框上面 X 方向和 Y 方向各放一个水准器。
2. 为了与 SI-F130 前工程和后工程的机器的基板搬送高度相吻合，用扳手旋转 SI-F130 下面 4
个脚部六角螺母，调整基板搬送高度。向左旋转 SI-F130 上升，向右旋转 SI-F130 下降。
脚高度调整用六角螺母的
2
面宽度是
46mm
。
前面
水准器
注意 :
调试篇
1. 安装
1-4
SI-F130
3.
为了让 X 轴和 Y 轴水准器的显示水准度在 0.05 以下 (1 刻度 0.02 的水准器则 2 刻度以下， 1 刻
度
0.05 的水准器则 1 刻度以下 ) 用扳手微调整各个脚的六角螺母部分。
锁定用螺母 下降
扳手
脚
上升
脚的六角螺母部分
