操作篇 1. 系统概要 SI-F130 1-9 1.4.3.3 吸嘴的种类 < 反射照明方式 > SI-F130 执行的是吸嘴脱落检出 ，正因为此，请注意 SI-E1000, SI-E1 100 用的吸嘴都 不可使用。使用时，请 使用专用吸嘴。而且，可以通过名称末尾写有 「 F1 」执行判别。 形状 吸嘴 ID 27 3 8 5 名称 AF0602 1 (F1 ) AF06042(F1) AF10071(F1) AF1208…
操作篇
操作篇操作篇
操作篇
1. 系统概要
1-8
SI-F130
过程 1
过程 4
过程 2
过程 3
基板
操作员
零件供料器
零件供料器
1.4.3.2 旋转式吸嘴头部
旋转式吸嘴头部旋转式吸嘴头部
旋转式吸嘴头部
凭借有 12 根吸着吸嘴的超小型旋转式吸嘴头和吸嘴配置·供料器配置·吸着顺序·装着顺序的最佳
化的
DAS 功能，能够最大限度削减实效节奏的损失。
下图显示了一个例子。
过程
1：从后侧零件供给位置开始， 12 支吸嘴边顺次吸着零件，边用零件认识相机确认的同时进
行吸着检查。
过程
2： 12 支零件顺次装着。
过程
3：从前部零件供给位置开始， 12 支吸嘴边顺次吸着零件，边用零件认识相机确认的同时执
行吸着检查。
过程
4： 12 支零件顺次装着。
操作篇
1. 系统概要
SI-F130
1-9

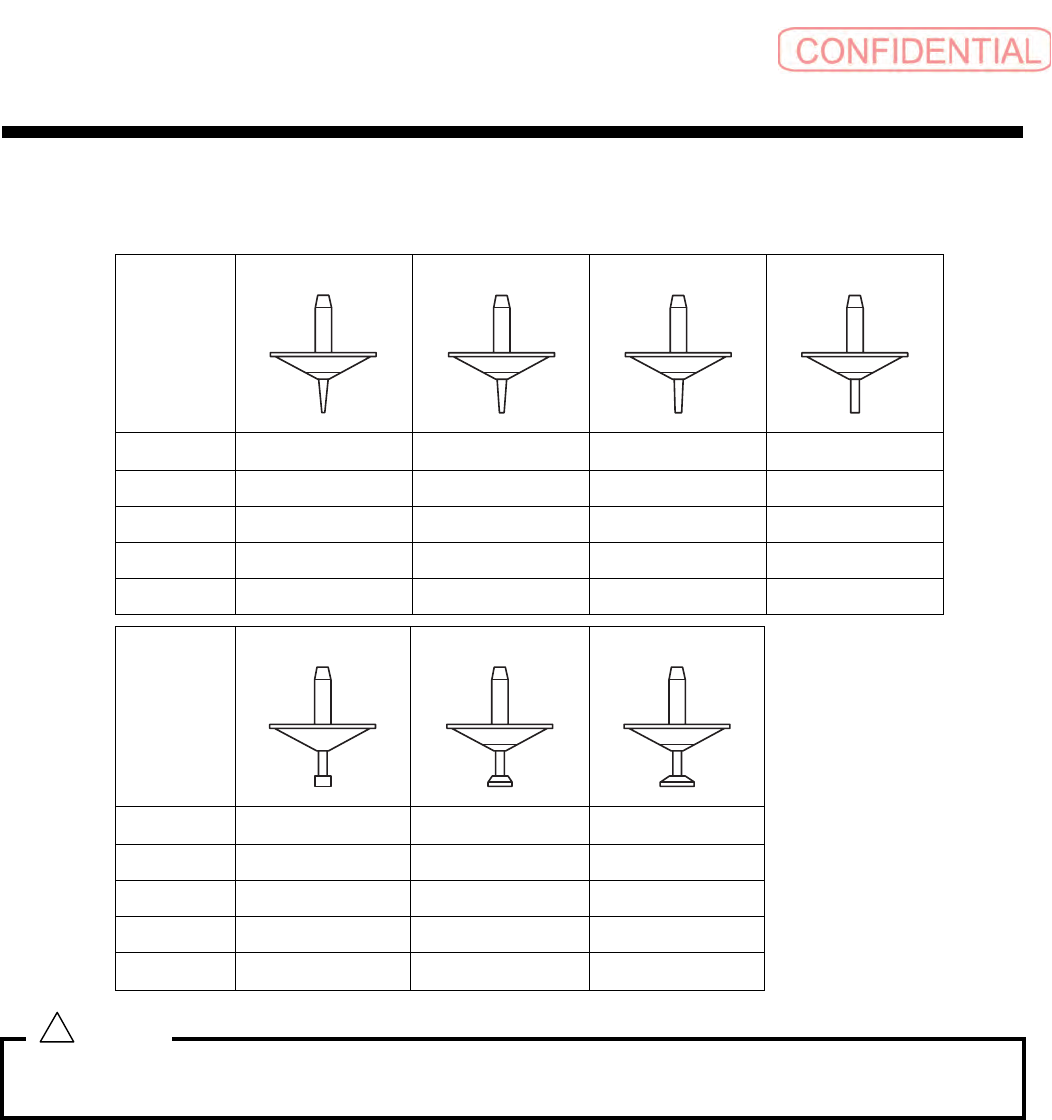

1.4.3.3 吸嘴的种类
< 反射照明方式 >
SI-F130
执行的是吸嘴脱落检出，正因为此，请注意
SI-E1000, SI-E1100
用的吸嘴都
不可使用。使用时，请使用专用吸嘴。而且，可以通过名称末尾写有 「
F1
」执行判别。
形状
吸嘴 ID
27 3 8 5
名称
AF06021(F1) AF06042(F1) AF10071(F1) AF12082(F1)
吸嘴外径
0.6 mm 0.7mm 1.0mm 1.4mm
吸嘴内径
0.2mm 0.4mm 0.7mm 1.0mm
对象零件
0603 1005 1608 2012-3216
形状
吸嘴 ID
6 17 7
名称
AF25200(F1) AF40300(F1) AF60400(F1)
吸嘴外径
2.5mm 4.0mm 6.0mm
吸嘴内径
2.0mm 3.0mm 4.0mm
对象零件 □ 3 ～□ 6 □ 5 ～□ 7 □ 7 ～□ 25
警告 :
!
操作篇
操作篇操作篇
操作篇
1. 系统概要
1-10
SI-F130
1.5 印刷基板设计基准
印刷基板设计基准印刷基板设计基准
印刷基板设计基准
SI-F130 能够装着零件的印刷基板，除了要限制基板的尺寸、基板的厚度等，还有必要避开装着时
的夹具·定位·搬送。请遵守以下限制条件设计印刷基板。
1.5.1 印刷基板的设计规格
印刷基板的设计规格印刷基板的设计规格
印刷基板的设计规格
基板大小
基板尺寸
使用可能
MIN
50 mm × 50 mm
基板尺寸
MAX
460 mm × 360 mm
装着可能
MIN
50 mm × 42 mm
基板范围
MAX
460 mm × 352 mm
基板的厚度 0.5 mm ～ 2.6 mm
高度 6mm
基板眼前侧
4mm
高度 6mm
基板流程方向
最大 30mm
25mm
当使用排出器时 ,
不能允许零件存在的范围
不能允许零件存在的范围
6mm
1
0mm
4mm
装着方向
最大
0.5mm
基板
最大
0.5mm
13mm
基板容许的弯曲精度
装着前基板形状
