保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-63
每 1 年
(6) 装着吸嘴头活塞的更换
[ 作业功能 ]
使阀产生动作的活塞的动作如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重
要。所以要定期对活塞进行检查。
[ 维修检查处 ]
装着吸嘴头的活塞
[ 维修检查时准备的物品 ]
无需特意准备
[ 作业顺序 ]
请委托我公司服务人员交换活塞。

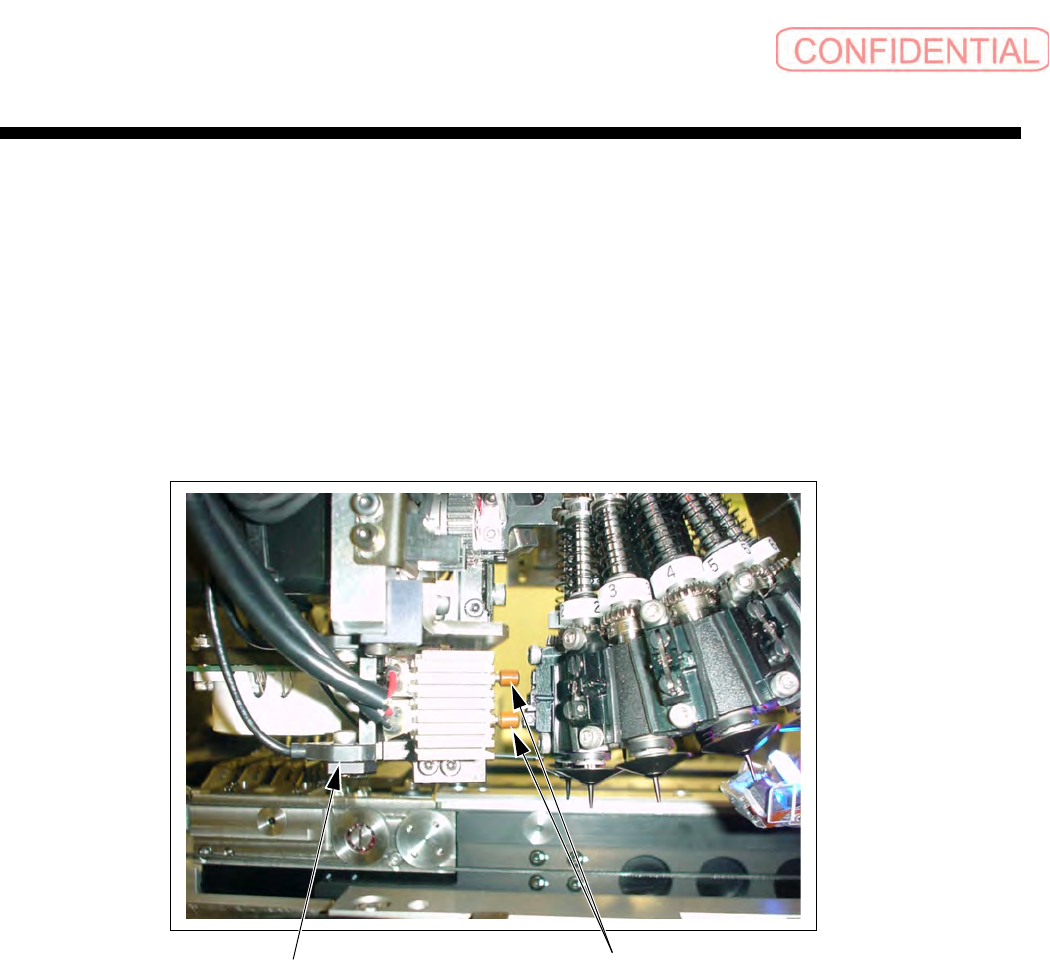

活塞回复感应器
活塞
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-64
SI-F130
每 1 年
(7) 装着吸嘴头部的零件更换
[ 作业功能 ]
更换装着吸嘴头部损耗激烈的零件。
[ 维修检查处 ]
12 个装着吸嘴头部
[ 维修检查时准备的物品 ]
小齿轮、内部旋转轴、内部旋转轴用钢球、外部旋转轴用钢球、盖 O 环、硅酮环：各 12 组
润滑油：多用润滑油
( 美国 Wynn Oil Company 制 )、细刷毛、清洁抹布、六角扳手
[ 作业顺序 ]
1. 将吸嘴缓慢地向下拔出。
卸下弹簧押头后，为了不让内部旋转轴掉下，要在下面支撑着。
2. 旋松内部旋转轴弹簧押头的调节螺丝 (H2 × 2 根 )。
3. 卸下内部旋转轴回复弹簧。
4. 取下螺帽。
5. 卸下固定小齿轮的调节螺丝 (H2.5 × 2 根 )。
6. 卸下内部旋转轴。
这时，注意不要让安装在外部旋转轴上的
3
个钢球掉下
(
直径：
2mm)
。
内部旋转轴弹簧押头
内部旋转轴回复弹簧
内部旋转轴
螺帽
小齿轮
外部旋转轴
(H2.5 X 3 2 个 )
培林
吸嘴头
硅酮环
吸嘴
(
φ
2 3 个 )
陶瓷球
注意
注意注意
注意 :
注意
注意注意
注意 :
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-65
7. 一同卸下外部旋转轴、小齿轮。
8. 更换小齿轮。
9. 更换内部轴。
10. 更换钢球和 O 环。
11. 安装外部轴和小齿轮。这时，不拧紧小齿轮调节螺丝。
12. 安装新内部轴。
13. 安装螺帽。
14. 重新安装内部轴回复弹簧。
15. 将内部轴弹簧押头安装到内部轴上，缓缓安上调节螺丝 (H2 × 2 根 )，用扭矩 1.5kgf· cm
拧紧。
确认外部轴的钢球进入到内部轴的孔里。
16. 旋松齿轮齿隙调整治具的锁定螺钉，将治具填隙片金属板滑到吸嘴头侧。
17. 将齿轮齿隙调整治具杆放入小齿轮和吸嘴头间，让治具触到吸嘴头下面，拧紧安装螺丝。
（小齿轮被治具杆抬起，大齿轮和小齿轮齿啮合没有齿隙。）
18. 拧紧齿轮齿隙调整治具的锁定螺丝，将治具填隙片金属板滑到面前，从小齿轮下方拔出。
19. 使小齿轮滑到治具填隙片金属板较厚部分的下侧，轻轻压上治具杆。
20. 沿从上面看逆时针的方向将小齿轮调节螺钉 （H2.5 × 2 根）拧上，用扭矩 2kgf· cm 拧
紧。
21. 用手指在小齿轮上涂一薄层润滑油。
·擦去小齿轮侧面等附着的多余润滑油。
·小齿轮高速旋转。多余润滑油在离心力作用下向外飞散，附着在基板和零件上，导致质量问
题。
22. 用手缓慢地旋转 RN 轴，交替小齿轮和大齿轮啮合的同时，用手让内部轴上下，确认没有
阻碍可以顺畅动作。
注意
注意注意
注意 :
大齿轮
小齿轮
吸嘴头
碰合
填隙片
杆
锁定螺钉
固定螺钉
(H2.5 × 3 2 根 )
注意
注意注意
注意 :
