(3) 2-8
页 No.2 的皮带交换方法
轨道中使用的
8 根皮带的中，对页 2-8 上显示的 No.2 皮带交换方法进行了说明。
仅
No.2 皮带的交换方法不同。
[ 作业顺序 ]
1.

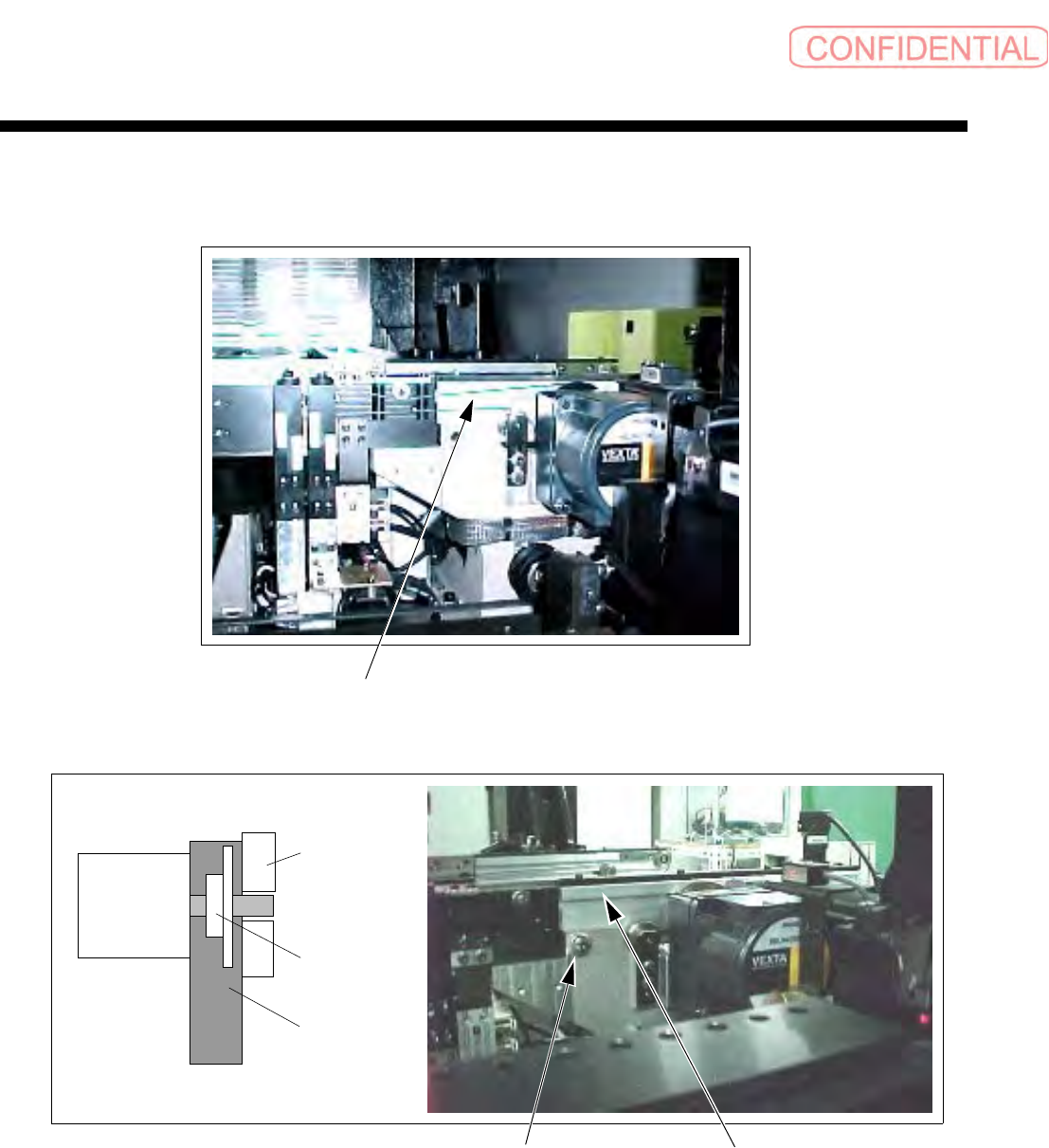

用六角扳手卸下 5 个装配螺丝，从轨道铸件上卸下铝框。
NO.2 皮带
马达
卸下铝框
驱动滑轮
轨道铸 件
固定螺钉
铝框
保养篇
2. 维修检查
SI-F130
2-75

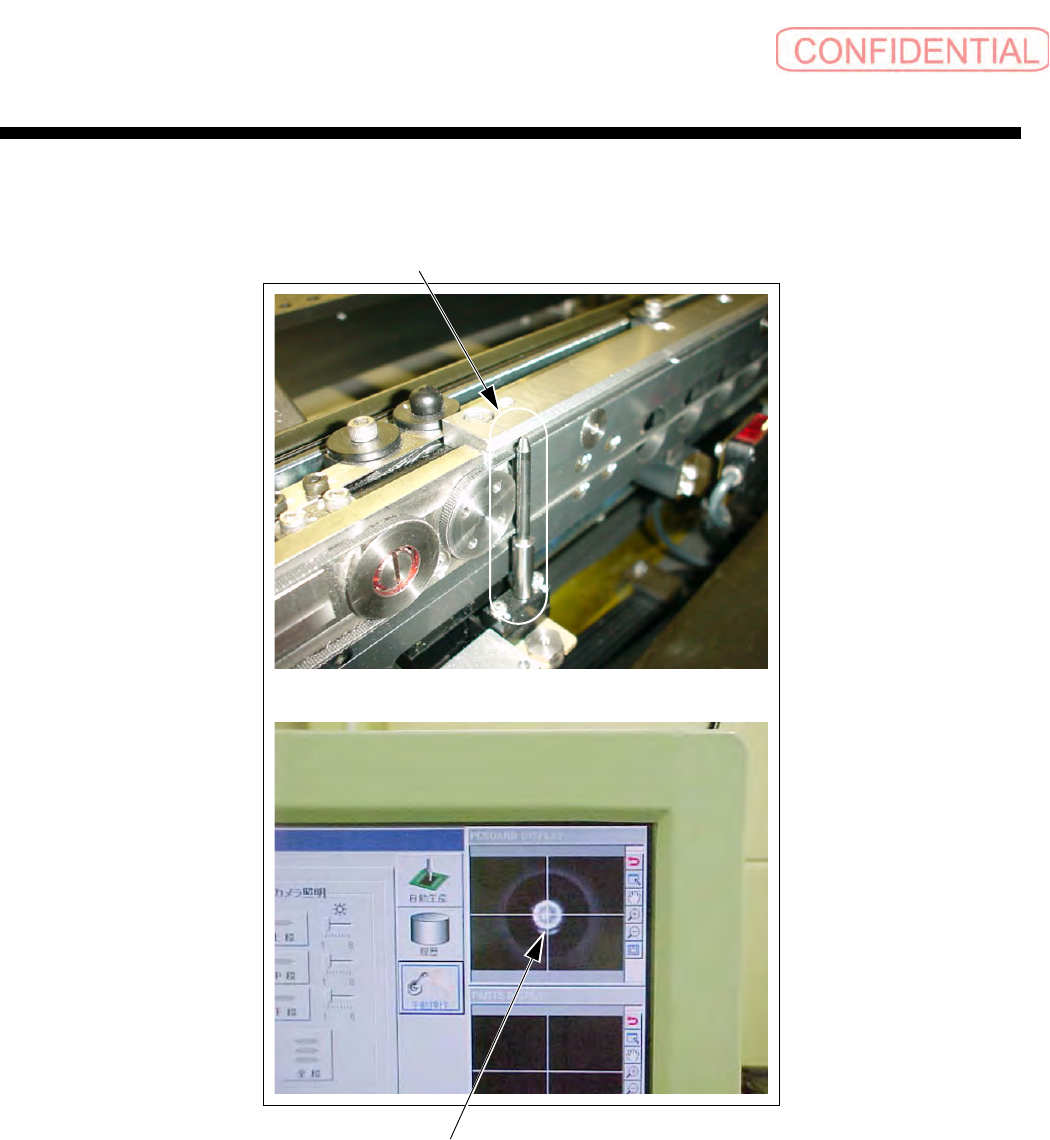

2. 请在手动模式下上升基准针，沿 X-Y 轴方向移动基板相机游标，与基准针中心重合。
若重合了，请不要再动了，用此位置作为基准位置。
基准针
激活基板相机，将 X、 Y 轴移动到与基准针中心重合。
保养篇
2. 维修检查
2-76
SI-F130

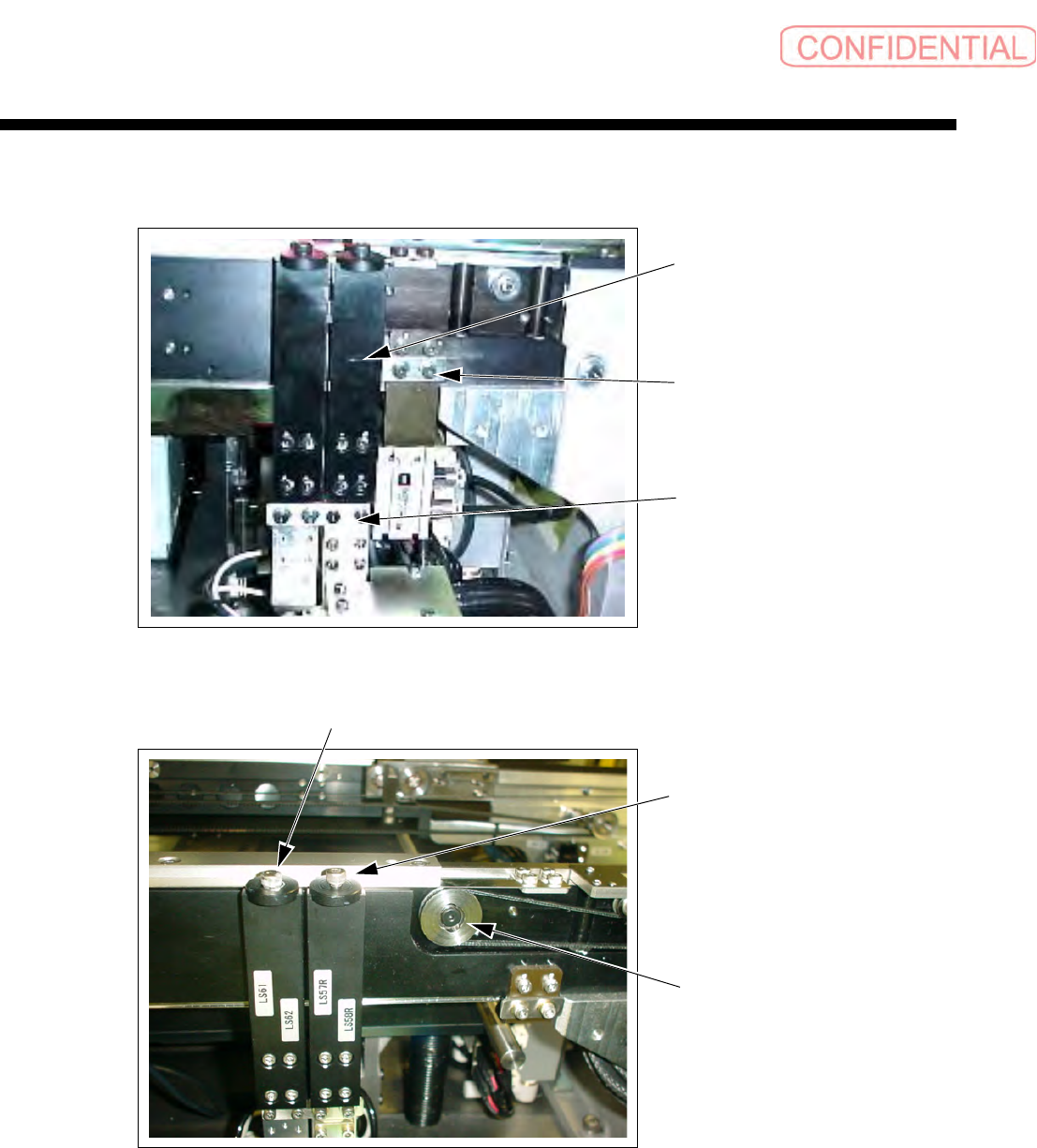

3. 请确认停止器、板固定金属零件都被牢固锁定。
如果有松弛，请将板固定金属零件固定，将滑板停止器在触到尽头的状态下锁定。
4. 请松下滑板、基准针板的固定螺丝，向左挪，露出滑轮，安上新皮带。
滑板
停止器
板固定金属零件
固定螺丝
( 滑板 )
滑轮
固定螺丝
( 基准针板 )
