QD145-13 5. 基本操作 NXT II 机械手册 91 5.2 模组的拆除 / 安装 在拆除 / 安装时使用 MCU( 模 组更换台车 )。 5.2.1 拆除的准备 在拆除模组时，请进行以下的操 作。 拆除前盖板 请拆除模组前面的盖板。 备注 )如果在安装有模组前面下部盖板的状态下进行拉出模组的操作时，盖板会碰到 MCU 损 伤。 拆除料斗型料站托架 料站托架是料斗型时， 请将其拆除。 （详细请参考 「5.3 料站托架的拆除 /…
5. 基本操作 QD145-13
90 NXT II 机械手册
5. 压入到停止块为止的模组会自动地锁定。即使不发生错误也不能锁定时，请将模组稍微
拉后一些，重新压入。

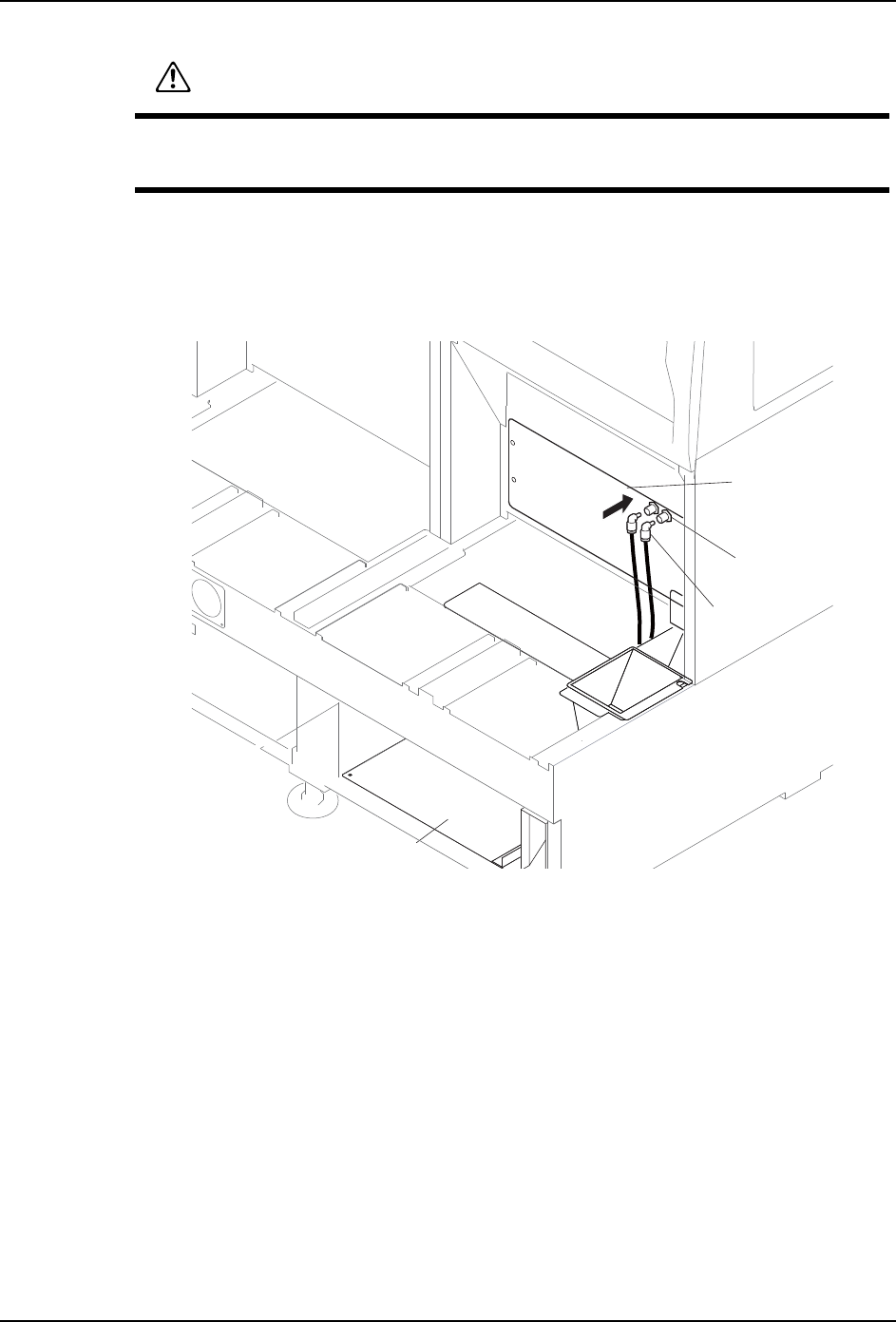

6. 模组和废料带处理箱对应料盘单元 -LT 的空气吹气排出类型的时候，请将从基座内废料
带处理槽露出的空气管的插头插入到模组前盖板的插座中。
注意
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0850S
ᦦ༈
ᦦᑻ
Ⲫᵓ
QD145-13 5. 基本操作
NXT II 机械手册 91
5.2 模组的拆除 / 安装
在拆除 / 安装时使用 MCU( 模组更换台车 )。
5.2.1 拆除的准备
在拆除模组时，请进行以下的操作。
拆除前盖板
请拆除模组前面的盖板。
备注 )如果在安装有模组前面下部盖板的状态下进行拉出模组的操作时，盖板会碰到 MCU 损
伤。
拆除料斗型料站托架
料站托架是料斗型时，请将其拆除。（详细请参考 「5.3 料站托架的拆除 / 安装 （使用 PCU
时）」。）
备注 )在使用的 MCU 上已经搭载有一台 M3-2 模组时，如果要拆除另外一台时，有必要将相邻
模组上安装的料站托架也拆除。
Ⲫᵓ
NXTOPE219S
01MEC-0321Sa
Ⳍ䚏ⱘ㒘ⱘ᭭キ˄᭭᭫ൟ˅
䖯㸠ᢚ䰸ⱘ0㒘
0&8㧔㒘ᤶৄ䔺㧕
0㒘
ЎӮϢ0&8ᑆ⍝ˈ᳝ᖙ㽕џࠡᢚ䰸ޕ
5. 基本操作 QD145-13
92 NXT II 机械手册
拆除料盘单元 L/LT/LTC
如果搭载了料盘单元 -L/LT/LTC 时，请将其拆除。（详细请参考「5.5 料盘单元 -L 的拆除 /
安装」「5.6 料盘单元 -LT 的拆除 / 安装」「5.7 料盘单元 -LTC 的拆除 / 安装」。）
备注 )请将对象模组两侧的料盘单元 -L/LT/LTC 也拆除。因为 MCU 会与料盘单元 -L/LT/LTC
干涉。
解除双模组生产模式
双模组生产模式的时候，请将其拆除。（详细请参考 「NXT II 系统手册」。）
5.2.2 将模组从基座上拆除的方法
1. 停止机器的运转，处于 START 等待状态。
2. 请用剪刀剪断从安装在料站托架上的供料器上下垂的表面薄膜。
3. 模组和废料带处理箱对应料盘单元 -LT 的空气吹气排出类型的时候，请从前盖板的插座
中拔掉插头，拆除空气管。
注意 )在拉出模组时，把取下的空气管收存到基座内时请注意不要被模组和基座夹住。
4. 将 MCU 结合到基座上
备注 )进行基座一侧的模组的安装、拆除的时候，请不要在只有一个导轨插入孔中的状态下
进行操作。MCU 有可能破损。MCU 必须在 2 个导轨插入的状态下进行操作。
a. 将 MCU 配置到基座前面。
01MEC-0966S
㸼䴶㭘㝰
կ఼᭭
ᦦ༈
01MEC-0849S
ᦦᑻ
Ⲫᵓ
