5. 基本操作 QD145-13 118 NXT II 机械手册 11.请按照步骤 7 松开临时拧紧的筋板上的螺栓 ，将基座与筋板上孔的 位置对齐后用螺栓固 定。 12.请旋转 3 个高度调整螺栓，确认螺栓 底部在碰到地板面后 ，拧紧锁定螺母。 备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨 上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。 13.请安装对应 PCU 导…
QD145-13 5. 基本操作
NXT II 机械手册 117

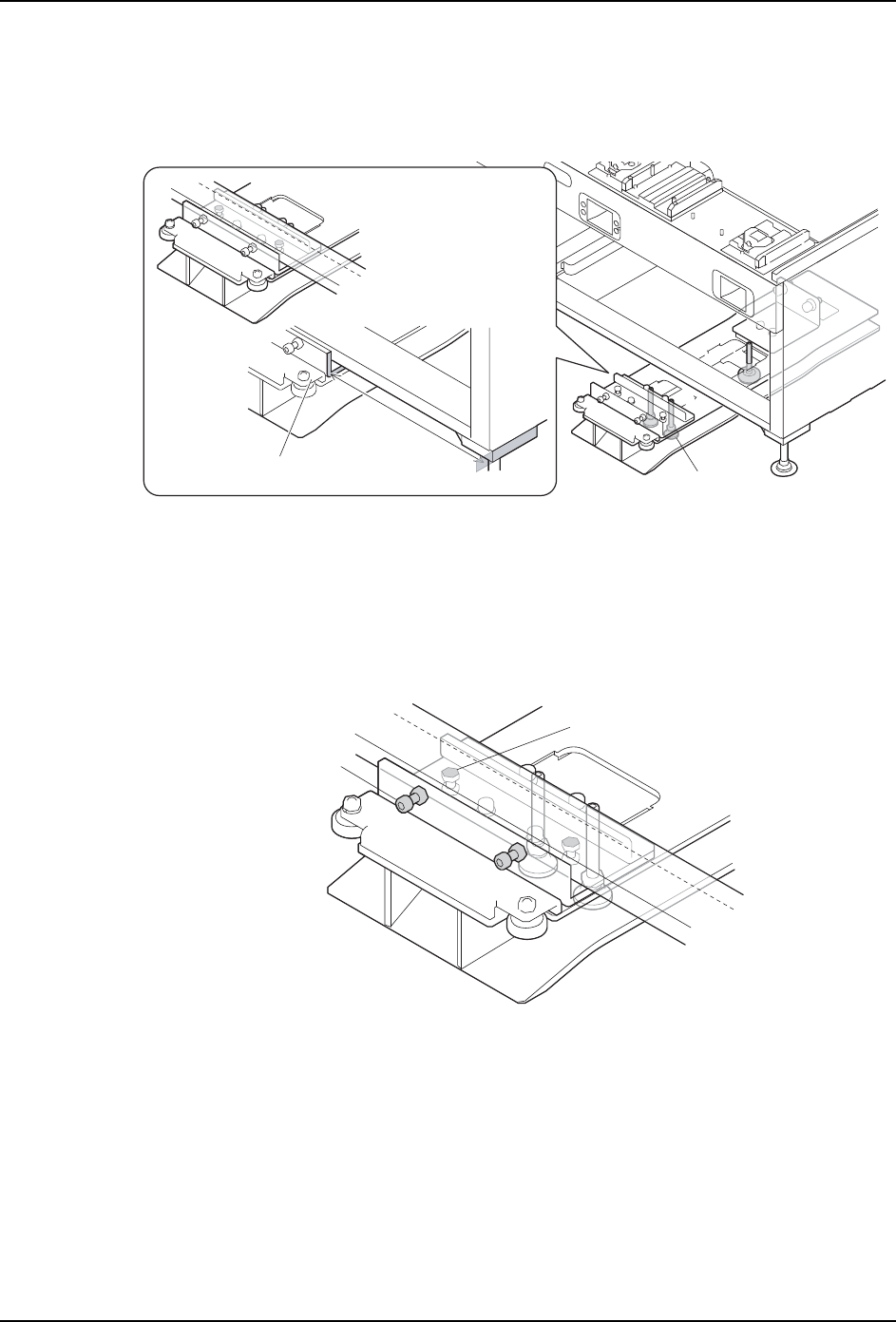

8. 一边旋转 PCU 导轨的 3 个高度调整螺栓使其上升，一边与安装 PCU 导轨的位置对齐。前
后方向上将 PCU 导轨前侧部分插入到基座底部的板上，左右方向，请使用刻度尺等使基
座下部侧面到 PCU 导轨侧面的距离在 234mm 以上 236mm 的位置。
备注 )如果 4M-2 基座的模组 1,2 之间安装了 PCU 导轨时，就是距离基座左侧面的距离。
9. 在与 PCU 导轨的位置对齐的状态下，与安装 PCU 导轨的高度对齐。请旋转 3 个高度调整
螺栓使前侧的止动螺栓表面碰到基座底部的高度，后侧的筋板的安装孔和基座孔位置的
高度一致。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
10.请拧紧 PCU 导轨前面的调整螺栓，用螺母固定。PCU 导轨被固定在基座底部的板上。
01MEC-1056S
催ᑺ䇗ᭈ㶎ᷧ
ࠡৢᮍⱘԡ㕂
Ꮊেᮍⱘԡ㕂
⌟ᅮ䎱⾏
ᑻϟ䚼ջ䴶
PCUᇐ䔼ջ䴶
01MEC-1047S
䇗ᭈ㶎ᷧ
ℶࡼ㶎ᷧϞ䴶
5. 基本操作 QD145-13
118 NXT II 机械手册
11.请按照步骤 7 松开临时拧紧的筋板上的螺栓，将基座与筋板上孔的位置对齐后用螺栓固
定。
12.请旋转 3 个高度调整螺栓，确认螺栓底部在碰到地板面后，拧紧锁定螺母。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
13.请安装对应 PCU 导轨的废料带箱下的盖板，放入废料带箱。
14.请安装模组前面的盖板。
关于临时拆除 PCU 导轨的时候
使用兼用料盘托架与料盘单元 -L/LT/LTC 的模组时，需要临时取下 PCU 导轨。那时，用以下
方法取下 PCU 导轨时，再次安装 PCU 导轨的时候就容易操作。
备注 )这种方法，如果安装 PCU 导轨的话只有在具有相同地方关系的时候有效。如果在此地
安装另外的 PCU 导轨时，需要使 PCU 导轨的定位和高度相一致。

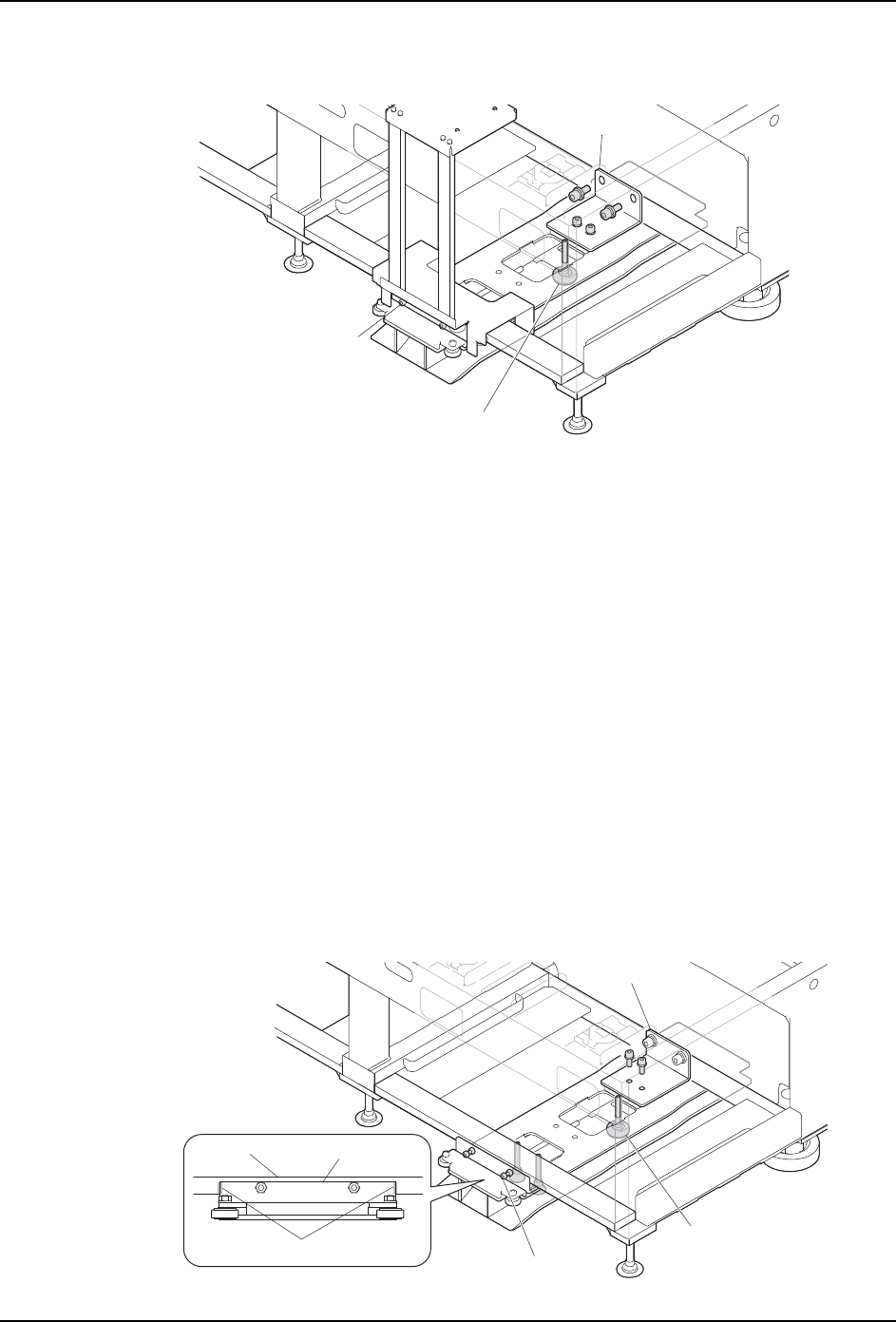

1. 请与安装 PCU 导轨的位置对齐，在基座上做上标注。
备注 )关于对基座的标注，是敝公司按下荐的方法。不做标注的时候，在下次安装 PCU 导轨
时请遵从前项的 PCU 导轨安装方法进行工作。
2. 请放松 PCU 导轨前面的调整螺栓。
3. 请拆除 PCU 导轨后侧的筋板表面的螺栓，放松 3 个高度调整螺栓，取下 PCU 导轨。PCU 导
轨拆除后完成操作。
01MEC-1048S
䇗ᭈ㶎ᷧ
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
01MEC-1049S
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
䇗ᭈ㶎ᷧ
ᑻ
PCUᇐ䔼
ᷛ⊼
QD145-13 5. 基本操作
NXT II 机械手册 119
4. 如果再次安装 PCU 导轨，请一边旋转 3 个高度调整螺栓一边按步骤 1 与标注的 PCU 导轨
前侧的位置对齐。
5. 在与 PCU 导轨的位置对齐的状态下，与安装 PCU 导轨的高度对齐。在前侧请将止动螺栓
上面碰到基座底部的高度，后侧到筋板的高度为止旋转 3 个高度调整螺栓。
6. 请用紧固螺母固定 PCU 导轨前面的调整螺栓，将 PCU 导轨后侧固定在筋板上。
7. 旋转 3 个高度调整螺栓，确认螺栓底部碰到地面后，拧紧锁定螺母。
5.4.3 确认 PCU-2 的高度
如果因为地板的翘曲而使机器的搬送高度变化等时，使用的地方每次有变化时需要确认
PCU-2 的高度。但是，通过事前进行以下的操作，可以省去在料盘托架的拆除、安装时的
PCU-2 高度确认操作。
备注 )以下的操作不是必须的操作。但是，不进行这个操作的时候，请在每次使用 PCU-2 的
进行高度的确认，把 PCU-2 高度切换到适当的高度。

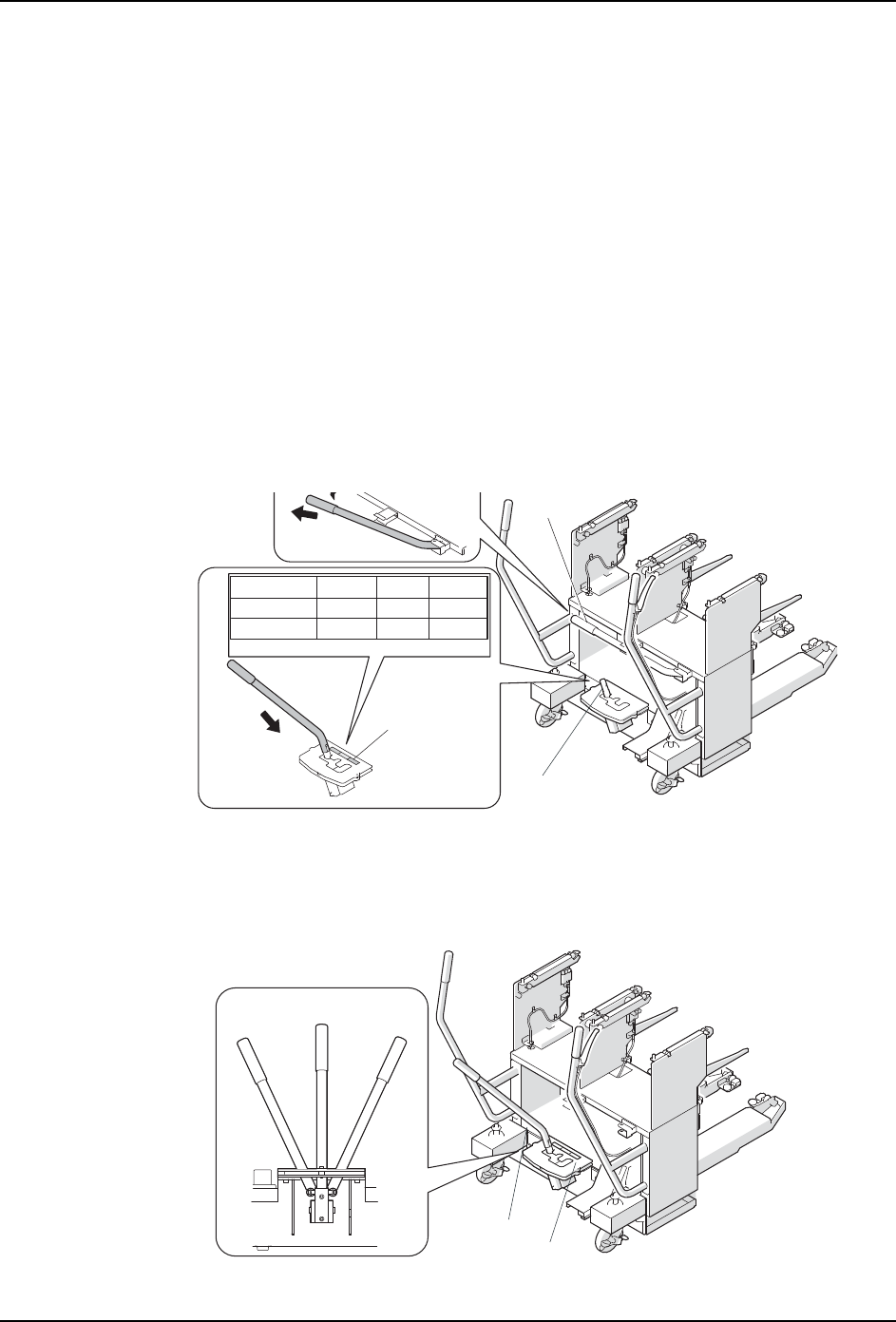

1. 请准备 PCU-2。请拆除收存在 PCU-2 内的手柄，插入到变更高度的手柄中。
注意 )使用手柄后收存到 PCU-2 中，请注意不要丢失手柄。
2. 在变更高度手柄的切换位置上粘贴了蓝色、绿色、橘黄色的贴纸。请在对应搬送高度
900mm 的 PCU-2 时是蓝色、对应 950mm 时是绿色的位置上切换手柄。
备注 )根据机器的搬送高度，决定了使用的变更高度手柄的位置。在使用时当搬送高度是
900mm 时为蓝色和绿色
、
是 950mm 时为绿色和橘黄色的手柄位置。
01MEC-1037S
(mm)
895~
910~
925~
ᨀ䖤催ᑺ
900
930~
945~
960~
950
㉬㒌
ᶘ
ব催ᑺᶘ
㪱
㓓
咘
01MEC-1038S
ব催ᑺᶘ
㉬㒌
㪱
㓓
咘
