6. 预防保养 QD145-13
256 NXT II 机械手册
6.9.2 定位相机中的半透镜的清扫
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）

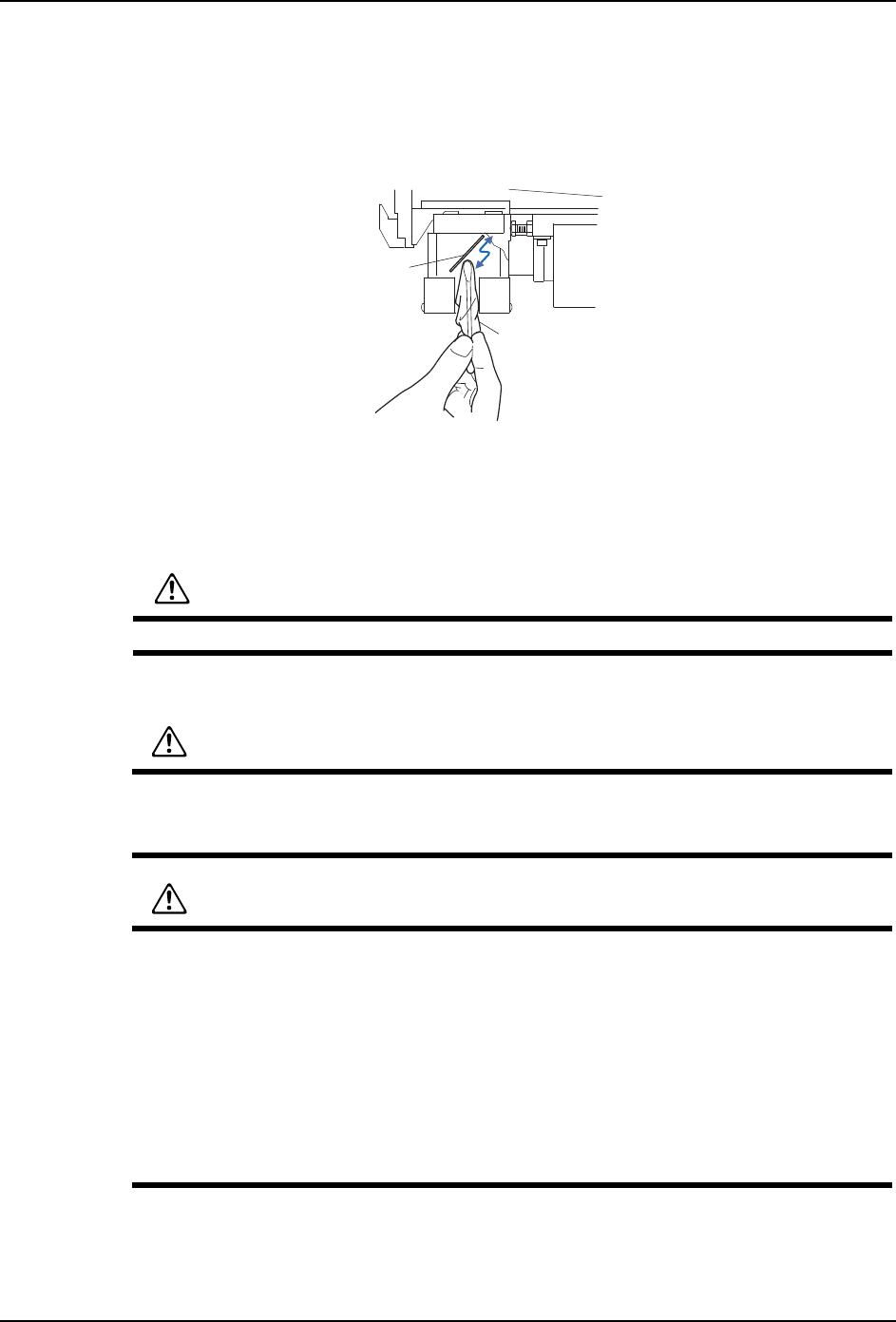

2. 使用清洁纸和 （A4565T）或者外卖的擦眼镜用纸或者棉花棒，将定位相机光源内的半透
镜面的污垢擦去。
6.9.3 元件相机透镜的清扫
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请在线性马达轴处于常温后，安装保护盖罩。
ᅮԡⳌᴎ
ञ䗣䬰
⏙⋕㒌˄$7˅
0(&6D
警告
在更换元件相机前，务必切断机器主电源。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者
线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能
因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性马达。
QD145-13 6. 预防保养
NXT II 机械手册 257

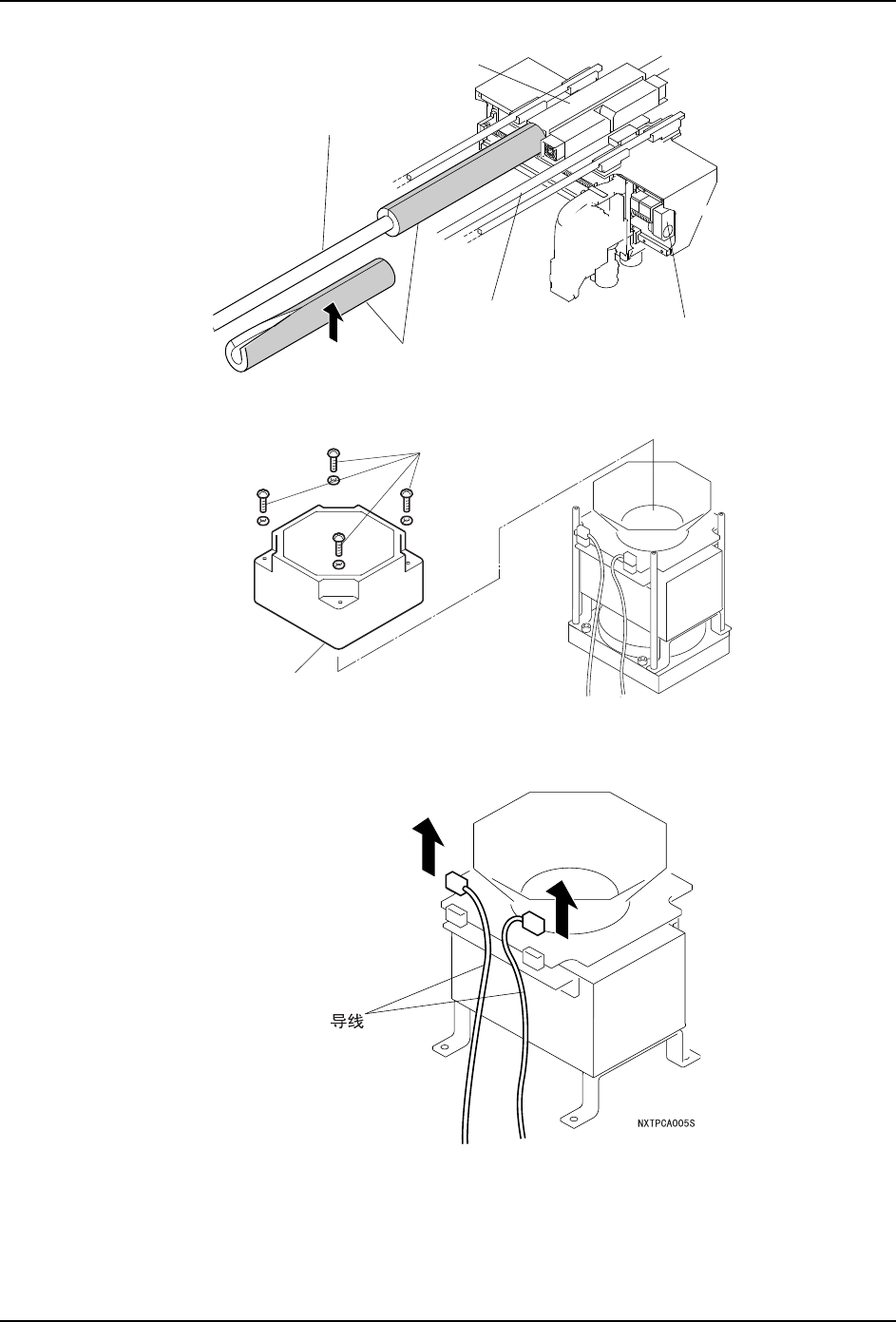

4. 用螺丝刀将固定盖罩的螺丝 （4 根）松开后拆下。
5. 从照明单元上取下导线插头 (2 个 )。
备注 )关于 P05 元件相机，下记的插图和导线接插头的配置不同。
01MEC-0326Sb
