6. 预防保养 QD145-13
274 NXT II 机械手册
6.10.10 V12 工作头的加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 请拆下贴装工作头，安装到工作头维修保养支架上。( 详细请参考「5.8 贴装工作头的拆
除/安装」）
2. 请取下贴装工作头侧面的盖板。

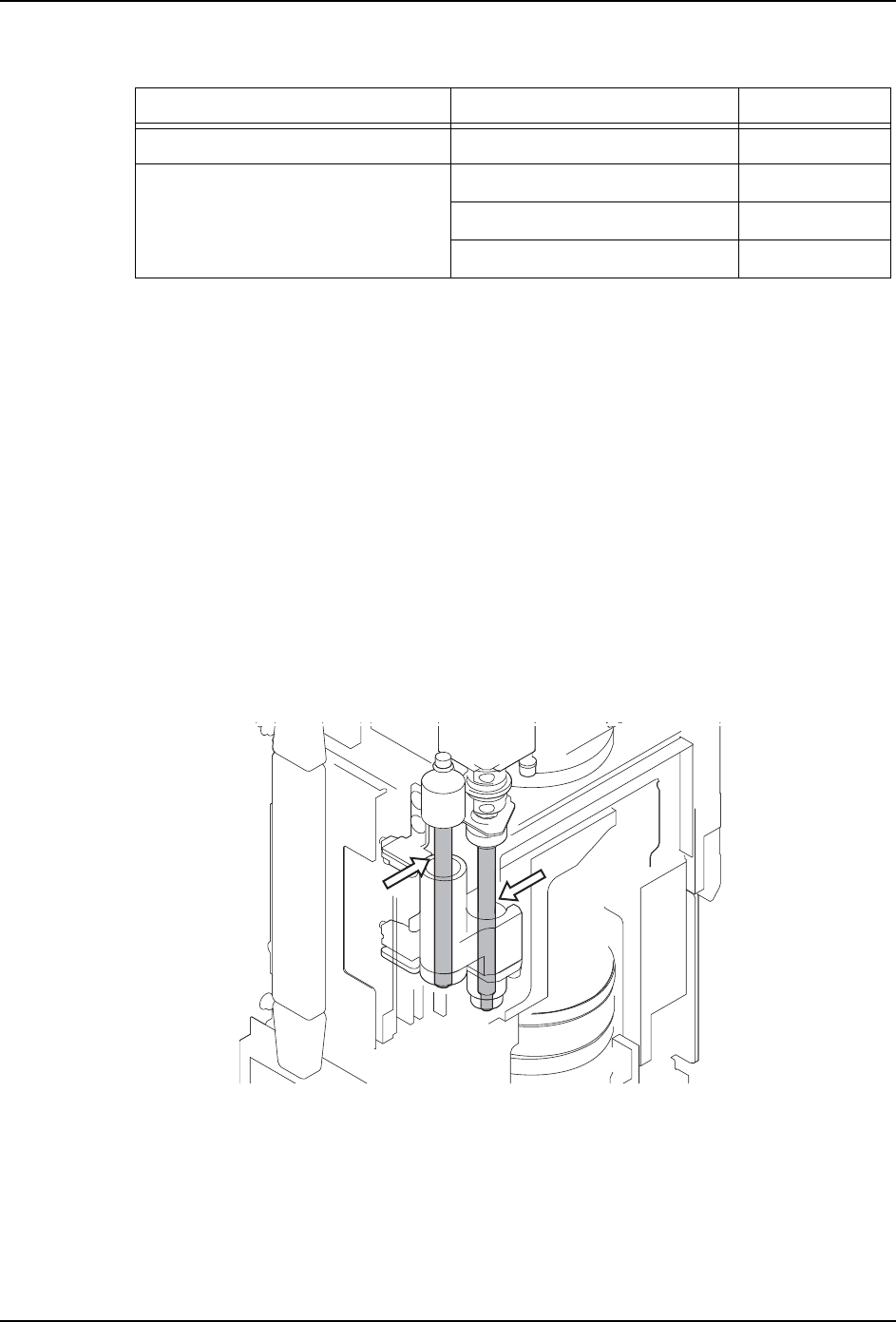

3. 请用清洁的布，擦去 Z 轴滚珠丝杆 (1) 和 Z 轴导向轴 （2）的污垢。
4. 取 0.058cc 的 NS7 或者 SRL 到毛刷上。
5. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
6. 请取 0.064cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在 Z 轴导向轴 (2) 上均匀地涂敷润滑油。
8. 用手动将 Z 轴上下移动，使润滑油循环。
9. 用清洁的布，擦去渗出的多余的润滑油。
10.用绵棒擦去机械阀驱动用凸轮推杆 （3）的污垢。
11.请使用绵棒在机械阀驱动用凸轮推杆（3）的内部和外周涂敷 0.004cc 的 Daphne Exponex
No.2。
润滑油 加油处 加油量 （cc）
NS7 （NSK）或者 SRL （协同油脂） (1) Z 轴滚珠丝杆 0.058
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.064
(3) Z 轴导向轴 0.004
(4) 机械阀驱动用凸轮推杆 0.01
1
2
01NST-0883
QD145-13 6. 预防保养
NXT II 机械手册 275

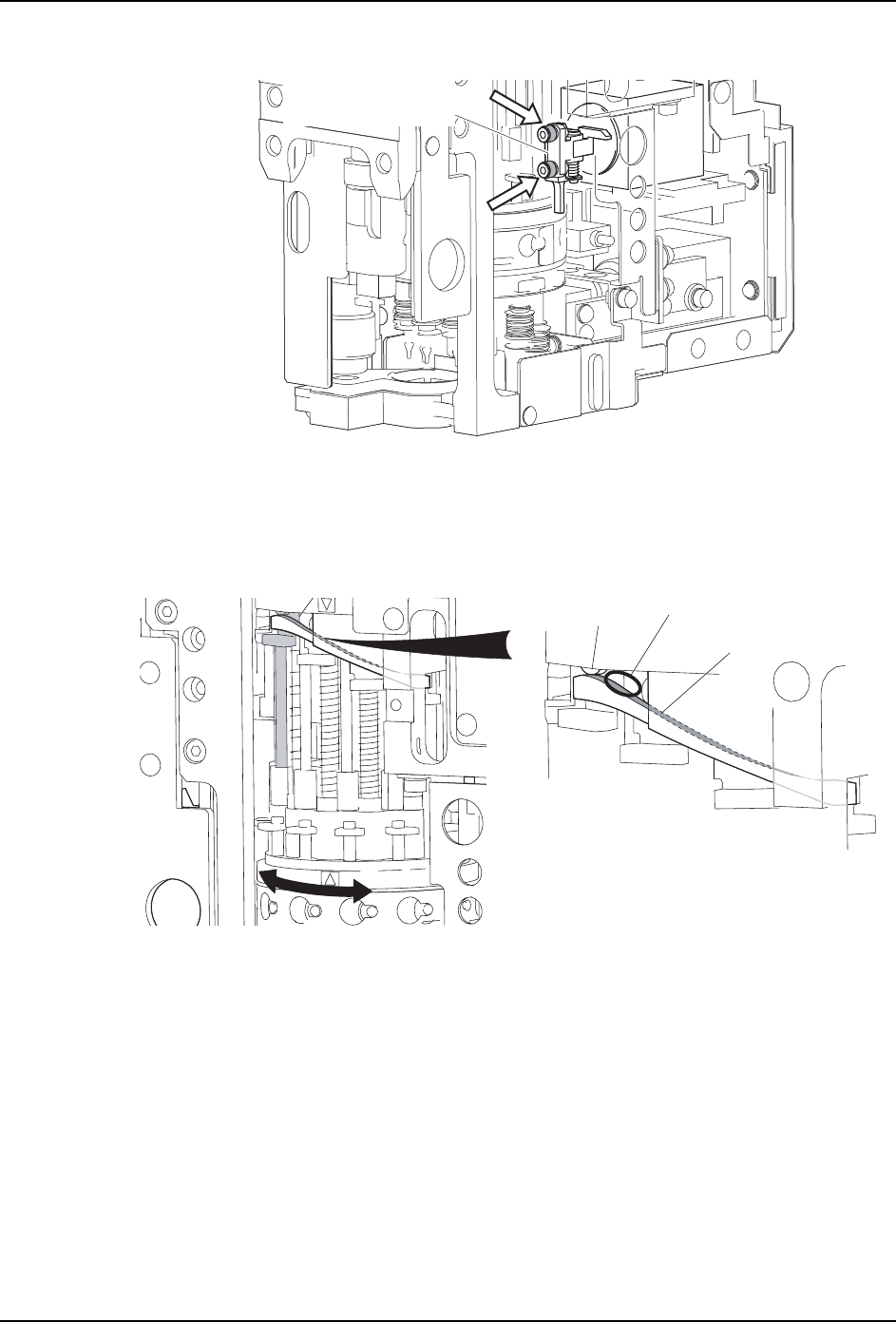

12.使用绵棒擦去渗出的多余的润滑油。
13.请移动任意的升降杆到凸轮槽的槽 （4）入口附近。
14.请使用棉棒，涂敷 0.01cc 的 Daphne Exponex No.2 到凸轮槽的槽 （4）入口部分。
15.用手动将 R 轴在 90 度以上的范围内往复旋转，使润滑油粘合在升降杆的凸轮推杆上的凸
轮槽的槽全体部分。
16.为了使润滑油粘合，请将付着在使用的升降杆等上的多于的润滑油用清洁的布擦去。
3
3
01NST-0885S
ᴎẄ䯔偅ࡼ⫼䕀㞖
01NST-0951S
⍺⒥⊍⍖ᭋ䚼ߚ
ߌ䕂ῑⱘῑ
ߌ䕂ᴚ
6. 预防保养 QD145-13
276 NXT II 机械手册
6.10.11 贴装工作头机械阀 O 型圈的更换和加油
<H04(S)/H08/H12(S)/H12HS 工作头 >
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
注意：串行号 No.00590 以前工作头的情况，不能拆除机械阀。请与敝公司的代理店或者本
公司联系。

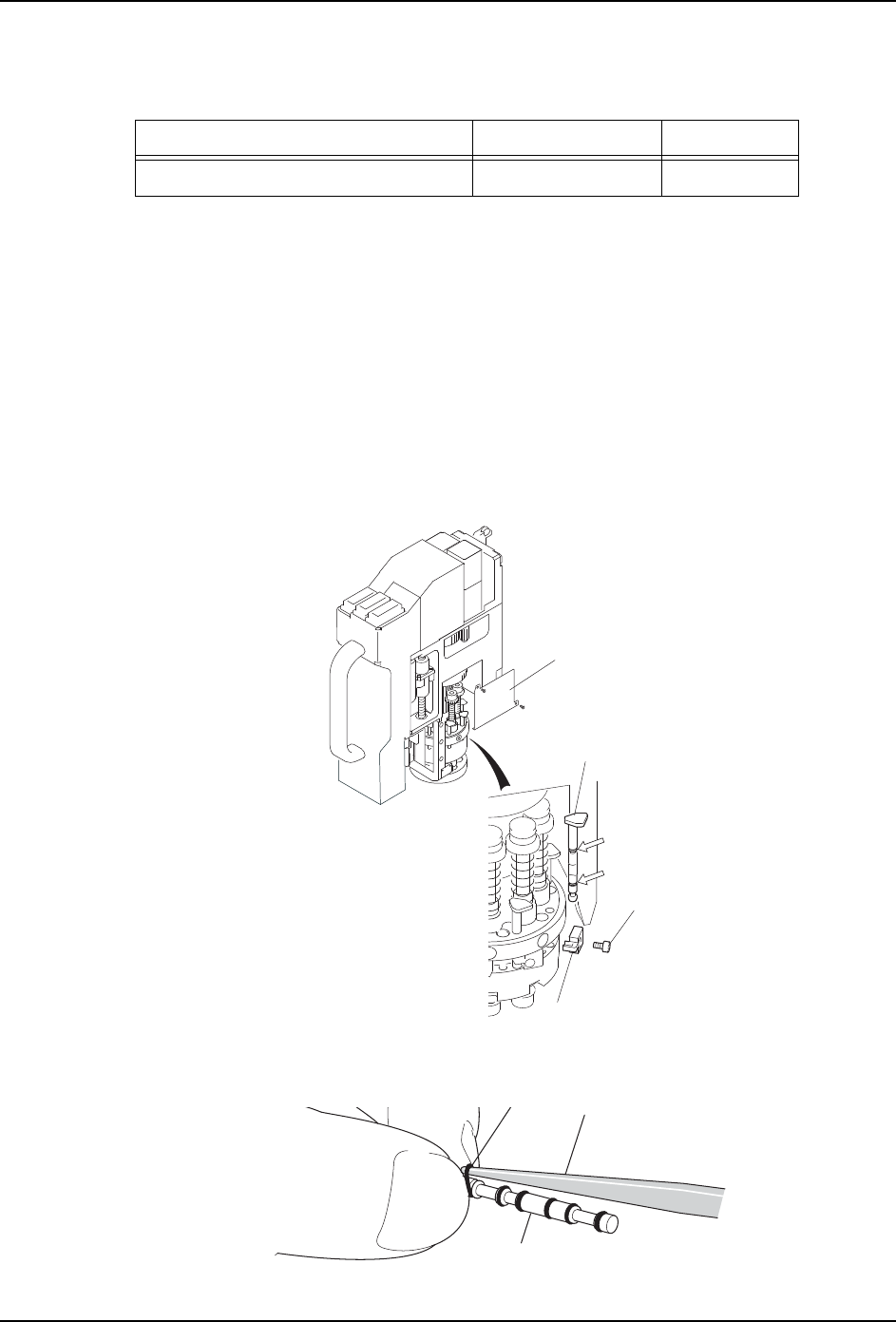

1. 拆除贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 拆下工作头的侧面盖板。
3. 拆下进行更换的机械阀压块的安装螺栓。
4. 将机械阀向上方拉起。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
5. 将机械阀的 O 型圈用手指夹住后使其弯曲。在产生的 O 型圈和推杆之间的间隙中，插入
O 型圈更换治具 （PM072M*）的细端部分，并将 O 型圈 （6 个）取出。
润滑油 加油位置 加油量 (cc)
MDV235-ZB （黑田精工）（K3032K） 机械阀 O 型圈 0.003
NXTPHD009Sd
ᴎẄ䯔य़ഫ
ᴎẄ䯔
Ⲫᵓ
㋻䕀ⶽ
1P
ᅝ㺙㶎ᷧ
ᴚ
2ൟᤶ⊏
0(&6D
