6. 预防保养 QD145-13 238 NXT II 机械手册 8. 加润滑油后， 请确认元件 相机表面、 吸嘴置放台、 搬运轨道、 Y 轴线性标尺、 共面性传感 器 (M6-2 的选项 ) 表面和共面性传感器用线性标尺 等没有附着润滑油。 如果附着润滑油， 请用干净的没有线脚的干布擦去 。 注意 )擦去的时候，请不要用力过度以免损伤单元。 9. 请在操作后按照拆除的相反的顺序安装顶 盖罩。 10.请取下线性马达轴 的保护盖板。 11…
QD145-13 6. 预防保养
NXT II 机械手册 237
3. 请在线性马达轴处于常温以后安装保护套。
4. 请拆除顶盖罩。
5. 用清洁的布，擦去平型电缆和滚轮的污垢。
6. 请确认卷在平形电缆上的纤维胶带 ( 宽度 30mm 左右的银色胶带 ) 的状态。如果看见有剥
落、浮起、破损等异常，请中止作业与本公司或者代理店联络。
备注 )纤维胶带分别卷在 M3-2 模组的 X 轴平形电缆上有 1 处和 Y 轴平形电缆 ( 左侧 )有5处，
M6-2 模组的 X 轴平形电缆有 2 处和 Y 轴平形电缆有 5 处。请全部确认。
7. 请对各个加油处用毛刷涂敷规定量的润滑油。
·平行电缆的加油，请对滚轮和电缆承座的接触面涂敷润滑油。涂敷的范围是 Y 轴
动作的可动范围。
·在距离固定各平行电缆的筋板 50mm 左右的范围内不要涂敷润滑油。
01MEC-0326Sc
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓䚼ߚ
ֱᡸ༫
㒓ᗻᷛሎ
01MEC-1062S
ㄟᵓ
Y䕈
(1)
(2)
(3)
M3-2
ㄟᵓ
⬉㓚ᡓᑻ
QD145-13 6. 预防保养
NXT II 机械手册 239
6.8 每 6 个月 (4000 小时 ) 的操作
6.8.1 H01 工作头内空心轴 Assy 的清扫〈仅限于不搭载法兰盘过滤器时〉
在法兰盘部分没有搭载过滤器的时候，进行空心轴 Assy 的清扫。
在清扫空心轴 Assy 时，为了防止在操作中丢失以下部件，推荐对以下部件各自准备 2 个。

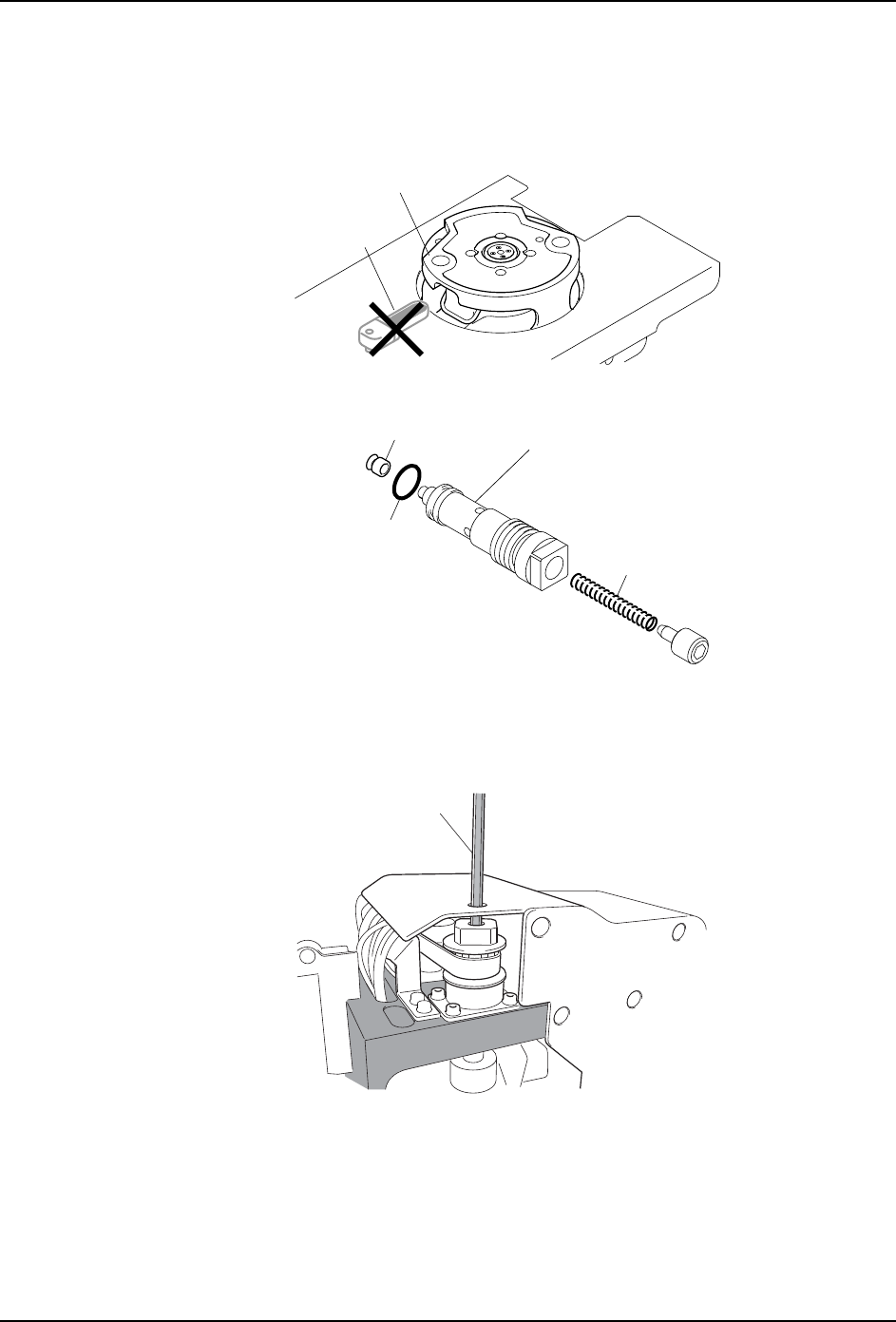

1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 请从工作头上部的孔中插入 M3 用的扳手，旋转 Z 轴后移动吸嘴到下降端。
䖛Ⓒ఼
⊩݄Ⲭ
01MEC-0663S
N
XTPHD112Sa
3
1
2
ぎᖗ䕈Assy
ᔍㇻ3=
2ൟ$:
ⳳぎൿ+$
ᡇ
1;73+'6
