6. 预防保养 QD145-13
288 NXT II 机械手册
6.10.17 料盘单元 -L 皮带张力的检查 · 调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -L。( 详细请参考 「5.5 料
盘单元-L的拆除/安装」)

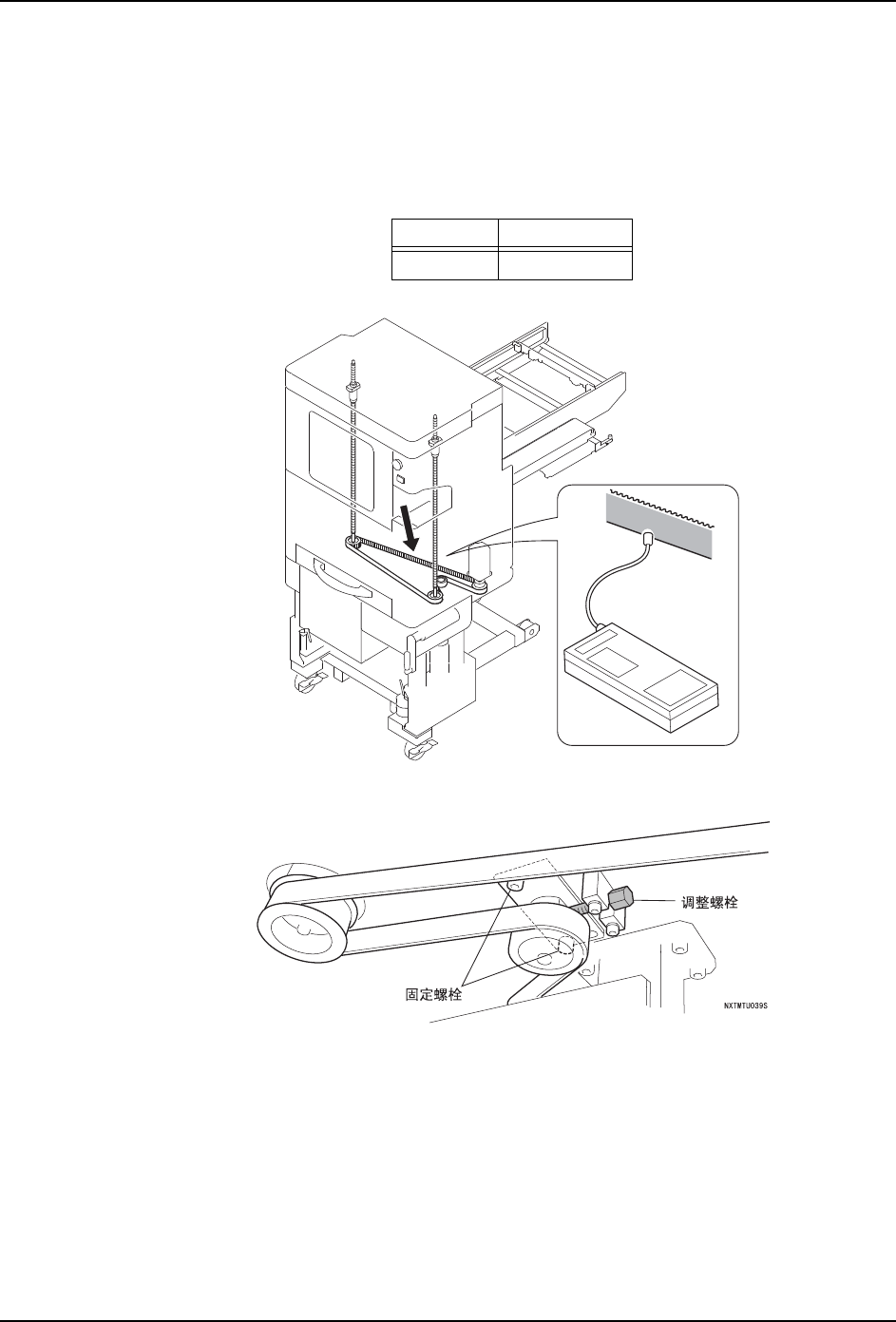

〈TZ 轴皮带张力〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TZ轴 44～48
1;7078D
QD145-13 6. 预防保养
NXT II 机械手册 289

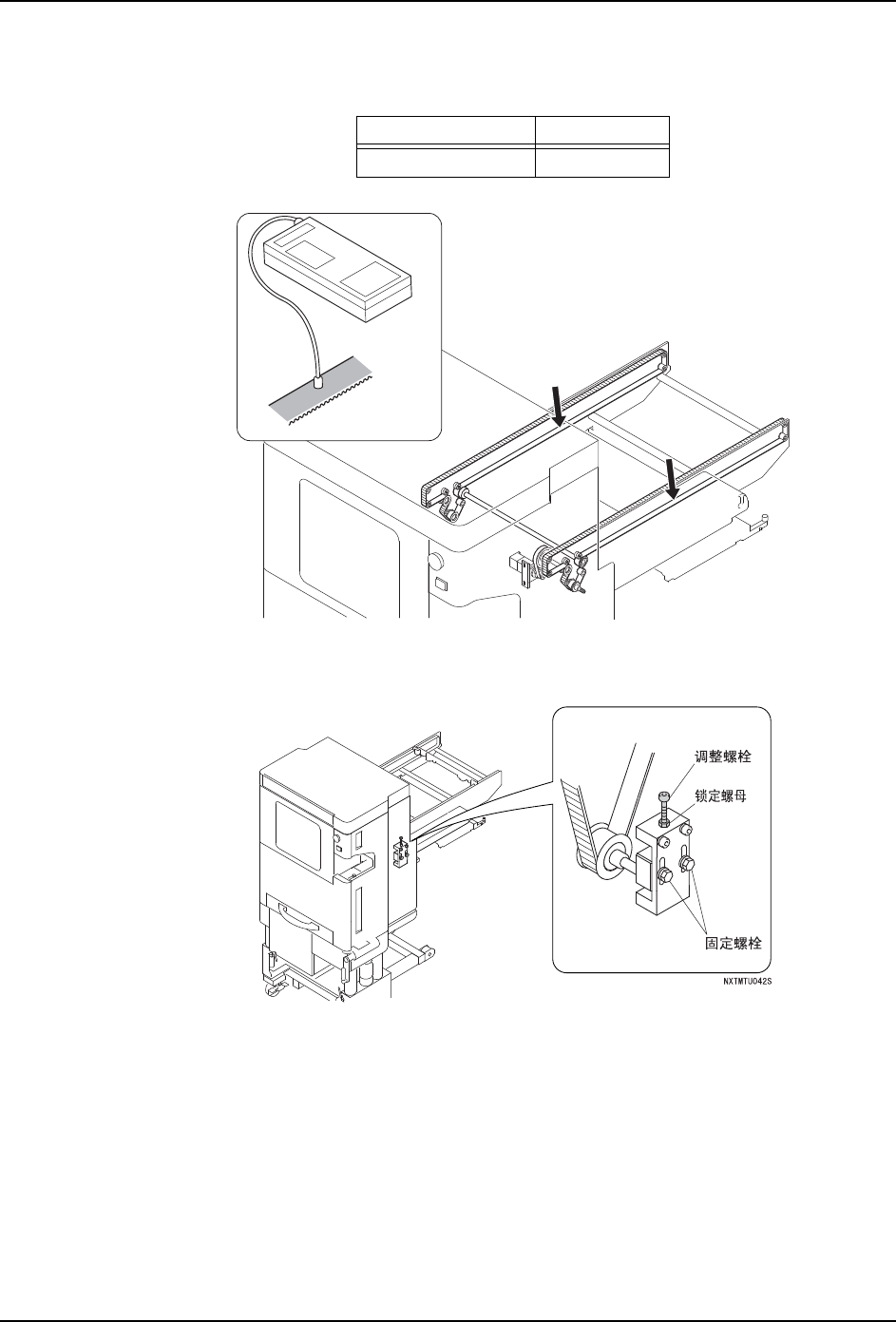

〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TY轴(往复臂部) 37～40
1;7078D
6. 预防保养 QD145-13
290 NXT II 机械手册

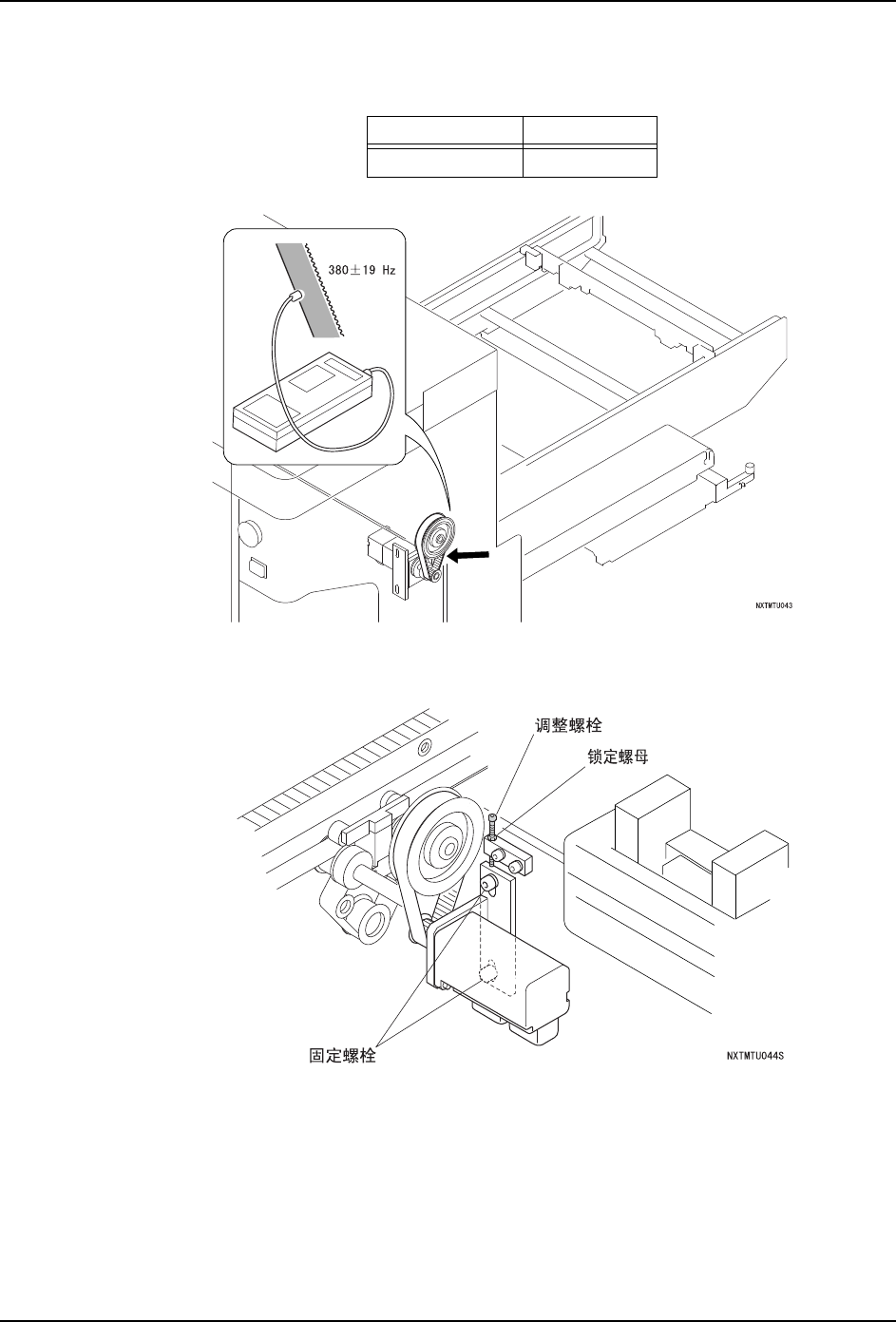

〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TY轴(驱动部) 361～399
