QD145-13 9. 测定和调整
NXT II 机械手册 519
9.1.10 创建修正值文件
「PAM 模式」的时候，PAM 测定结束后创建修正值文件。修正值文件的创建方法，有简易创
建和手动创建。
简易创建可以不使用附加软件，方便地反映修正值数值到机器上。在需要手动创建以外的时
候，请使用简易创建。手动创建请在以下的例子时使用。
a. 编辑修正值数值的时候。
b. 在三搬运轨道搭载机上测定 H02、H04(S)、G04 工作头的时候
c. 如果玻璃元件只有 32 个，在单 / 双搬运轨道搭载机上测定 H02、H04(S)、H08M、G04
工作头的时候。
注意 )请不要变更创建的修正值文件的文件名。有可能会不能读取文件到机器中，导致反映
不出补正值。
「精度确认模式」不能创建修正值文件。取得测定结果时，请按照与下项 「手动生成修正值
文件的」的同样方法保存数据。

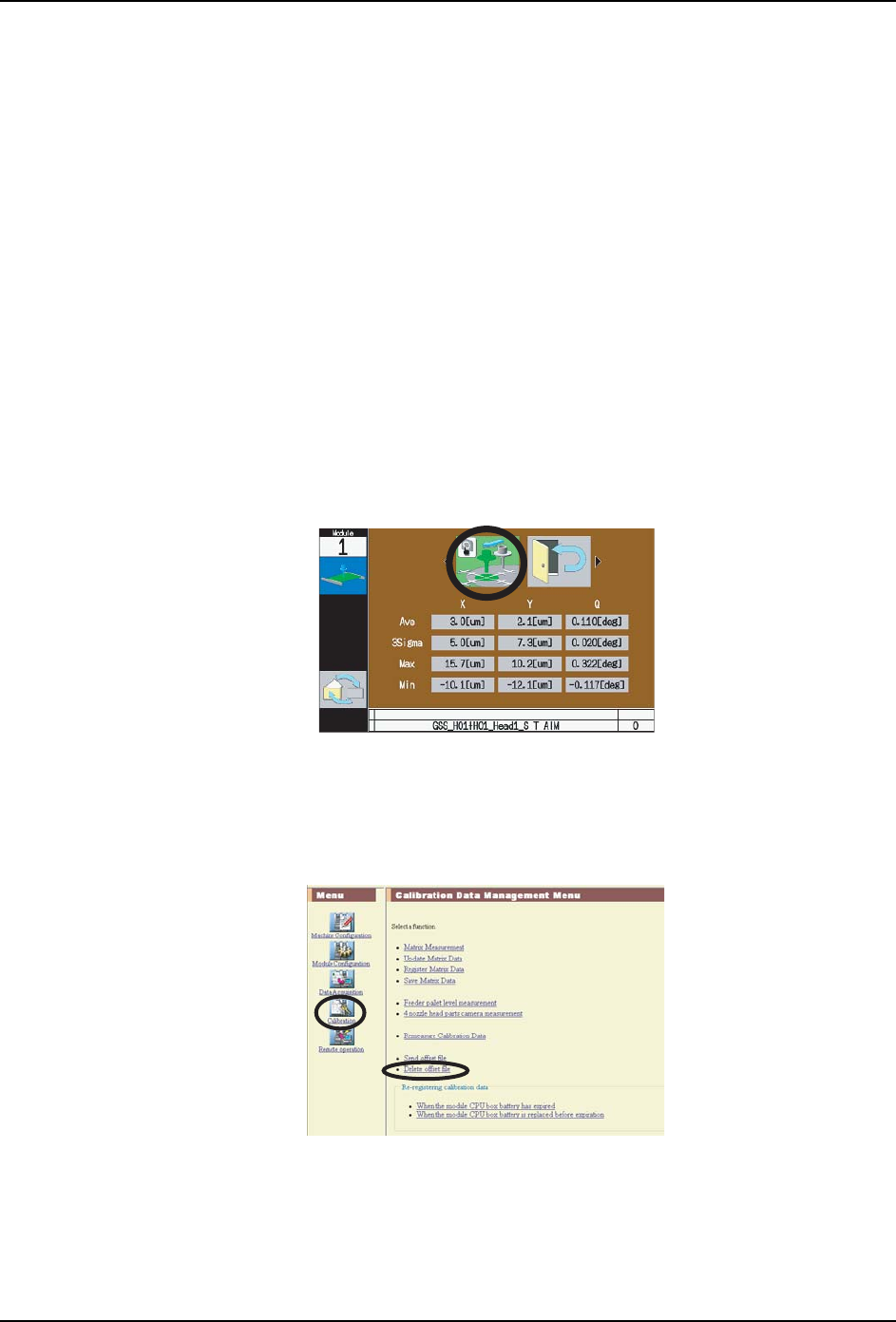

1. 在操作画面上 PAM 测定的测定结果显示后，请使用箭头键选择简易生成指令，按下 OK 按
键。创建修正值文件后，暂时处于 「START」按键等候状态。
2. 为了确认精度再次测定时，将治具平板安防在模组内，请按下 「START」按键。按下
「START」按键后修正值文件反映到机器中，开始测定。
3. 如果 PAM 测定完成后，创建修正值文件的备份。请选择附加软件机器设定画面的 「固有
值管理」- 「修正值文件的删除保存」。
01MEC-0641
01MEC-0642E
9. 测定和调整 QD145-13
520 NXT II 机械手册
4. 请选择进行备份的修正值文件，选择 「文件保存」。
简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。
·机器在 PAM 模式的状态下，按下操作电路板的 「START」按键的时候
·把机器从 PAM 模式切换到生产模式的时候
·重新启动机器的时候
手动创建修正值文件的时候
备注 )关于在此说明的附加软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）。
1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按
键。处于 「START」按键等待状态。
2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」-「机上 PAM」。
01MEC-0643
01M
EC-0644
01MEC-0638E
QD145-13 9. 测定和调整
NXT II 机械手册 521
3. 执行 「取得开始」后，开始取得数据。
备注 )执行 「开始取得」后，从 NXT-2 机器向服务器传输测定结果数据，显示出获取文件的
一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定
结果可用于贴装精度的补正。
4. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择「OK」。
5. 指定文件的保存处后，请单击 「保存」。保存测定结果。
备注 )请将文件名以任意 (PAM1.dat) 等容易理解的名称进行保存。
6. PAM 模式的时候，请编辑保存的数据，作为初始文件反应到机器中，详细请参照「9.1.11
几个修正值文件归纳为一个」、「9.1.12 补正贴装精度 ( 最终修正值反映方式 )」。
9.1.11 几个修正值文件归纳为一个
在以下的条件下，为了创建测定次数的修正值文件，需要把几个修正值文件归纳为 1 个。在
此，说明把复数的修正值文件做成 1 个修正值文件的方法。在以下条件之外，此操作没有必
要。
在这个操作中使用的 Excel 文档，仅仅收存在软件版本 V5.12 以后的应用 CD 内。
a. 如果在三搬运轨道搭载机上测定 H02、H04(S)、G04 工作头
b. 如果玻璃元件只有 32 个，在单 · 双搬运轨道搭载机上测定 H02、H04(S)、H08M、G04
工作头
01MEC-0645E
NXTOPE156
