QD145-13 5. 基本操作 NXT II 机械手册 117 8. 一边旋转 PCU 导轨的 3 个高度调整螺栓使其上升，一边与安装 PCU 导轨的位置对齐。前 后方向上将 PCU 导轨前侧部分插入到 基座底部的板上，左右方向，请使用刻度尺等使基 座下部侧面到 PCU 导轨侧面的距离在 234mm 以上 236 mm 的位置。 备注 )如果 4M-2 基座的模组 1,2 之间安装了 PCU 导轨时，就是距离基座左侧面 的距离。 9.…
5. 基本操作 QD145-13
116 NXT II 机械手册

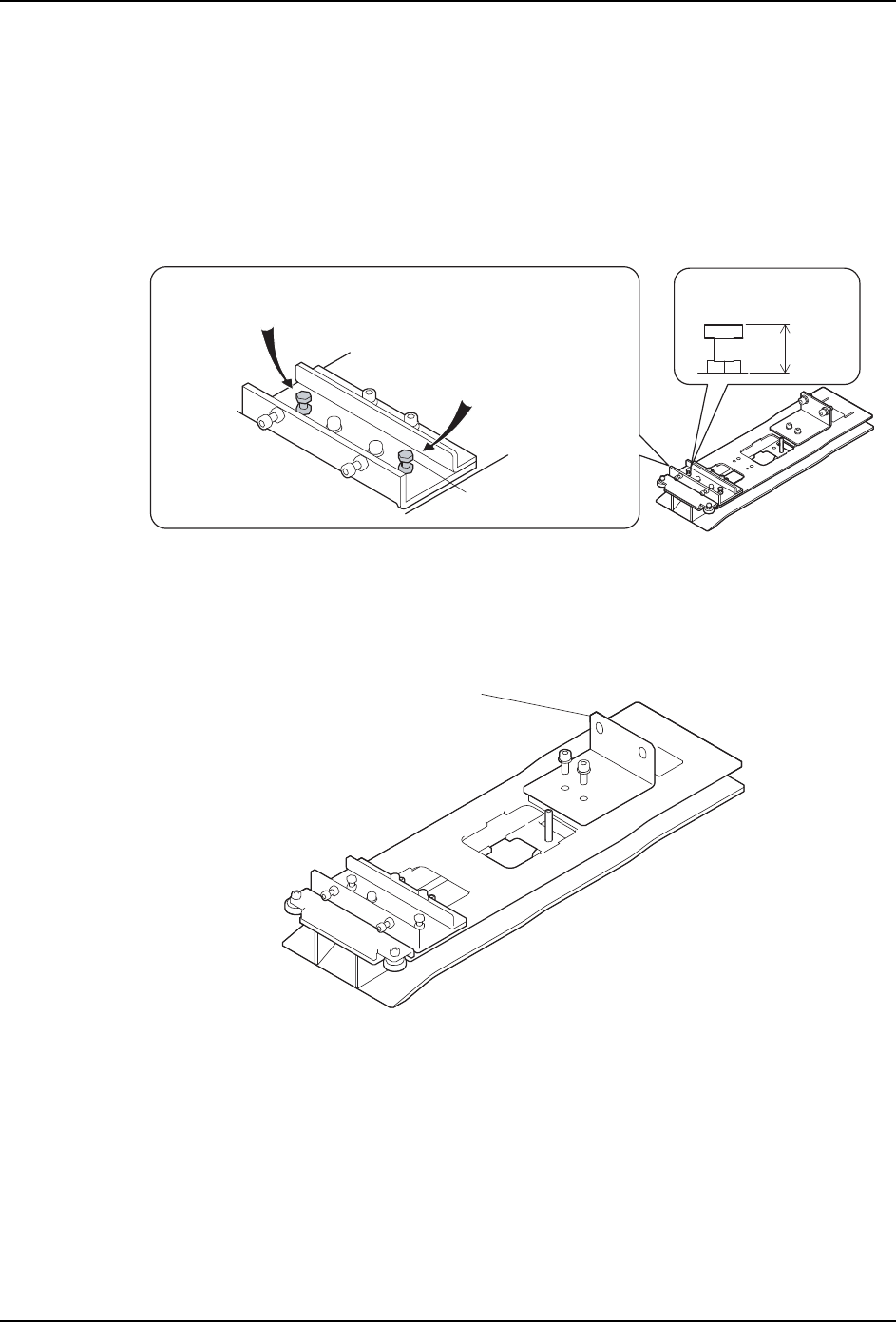

5. 如果左右 2 处测定的数值的某一个偏离了公差值，请进行以下的操作。
a. PCU 导轨表面有止动螺栓。请松开偏离公差值一侧的止动螺栓的螺母。
b. 测量值没有达到公差值的时候，仅仅提高止动螺栓到不够的距离部分，如果超过公差
值时只降低止动螺栓到超过的距离部分后拧紧螺母。( 例如，距离左侧轨道的距离是
363mm 的时候请提高止动螺栓 1mm，距离右侧轨道的距离是 367mm 的时候请降低止动
螺栓 1mm。)
备注 )止动螺栓出厂的时候的高度是约 14.5mm。另外，螺栓每旋转 1 周，约上下动作 1mm。
6. 如果测量的数值进入了基准高度内，不需要调整 PCU 导轨。但是，如果使用在别的地方
调整了止动螺栓的高度的 PCU 导轨时，请调整止动螺栓的高度到 14.5mm。
7. 请拆除 PCU 导轨的安装筋板，将 PCU 导轨放入到基座底下。放入到基座底下后，请再次
安装筋板，临时拧紧螺栓。
PCUᇐ䔼
01MEC-1055S
⌟ᅮؐᰃ367mm
ᢀ催1mm
ϟ䰡1mm
ℶࡼ㶎ᷧ
⌟ᅮؐᰃ363mm
14.5mm
ℶࡼ㶎ᷧ
ߎॖᯊⱘ催ᑺ
01MEC-1060S
ㄟᵓ
QD145-13 5. 基本操作
NXT II 机械手册 117
8. 一边旋转 PCU 导轨的 3 个高度调整螺栓使其上升，一边与安装 PCU 导轨的位置对齐。前
后方向上将 PCU 导轨前侧部分插入到基座底部的板上，左右方向，请使用刻度尺等使基
座下部侧面到 PCU 导轨侧面的距离在 234mm 以上 236mm 的位置。
备注 )如果 4M-2 基座的模组 1,2 之间安装了 PCU 导轨时，就是距离基座左侧面的距离。
9. 在与 PCU 导轨的位置对齐的状态下，与安装 PCU 导轨的高度对齐。请旋转 3 个高度调整
螺栓使前侧的止动螺栓表面碰到基座底部的高度，后侧的筋板的安装孔和基座孔位置的
高度一致。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
10.请拧紧 PCU 导轨前面的调整螺栓，用螺母固定。PCU 导轨被固定在基座底部的板上。
01MEC-1056S
催ᑺ䇗ᭈ㶎ᷧ
ࠡৢᮍⱘԡ㕂
Ꮊেᮍⱘԡ㕂
⌟ᅮ䎱⾏
ᑻϟ䚼ջ䴶
PCUᇐ䔼ջ䴶
01MEC-1047S
䇗ᭈ㶎ᷧ
ℶࡼ㶎ᷧϞ䴶
5. 基本操作 QD145-13
118 NXT II 机械手册
11.请按照步骤 7 松开临时拧紧的筋板上的螺栓，将基座与筋板上孔的位置对齐后用螺栓固
定。
12.请旋转 3 个高度调整螺栓，确认螺栓底部在碰到地板面后，拧紧锁定螺母。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
13.请安装对应 PCU 导轨的废料带箱下的盖板，放入废料带箱。
14.请安装模组前面的盖板。
关于临时拆除 PCU 导轨的时候
使用兼用料盘托架与料盘单元 -L/LT/LTC 的模组时，需要临时取下 PCU 导轨。那时，用以下
方法取下 PCU 导轨时，再次安装 PCU 导轨的时候就容易操作。
备注 )这种方法，如果安装 PCU 导轨的话只有在具有相同地方关系的时候有效。如果在此地
安装另外的 PCU 导轨时，需要使 PCU 导轨的定位和高度相一致。
1. 请与安装 PCU 导轨的位置对齐，在基座上做上标注。
备注 )关于对基座的标注，是敝公司按下荐的方法。不做标注的时候，在下次安装 PCU 导轨
时请遵从前项的 PCU 导轨安装方法进行工作。
2. 请放松 PCU 导轨前面的调整螺栓。
3. 请拆除 PCU 导轨后侧的筋板表面的螺栓，放松 3 个高度调整螺栓，取下 PCU 导轨。PCU 导
轨拆除后完成操作。
01MEC-1048S
䇗ᭈ㶎ᷧ
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
01MEC-1049S
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
䇗ᭈ㶎ᷧ
ᑻ
PCUᇐ䔼
ᷛ⊼
