QD145-13 5. 基本操作

NXT II 机械手册 133

5.6 料盘单元 -LT 的拆除 / 安装

5.6.1 基座的准备

主电源开关 ON/OFF 单元的安装

在 2M-2 基座或者 4M-2 基座的主电源开关侧安装料盘单元 -LT 的时候，不能进行主电源开关

的 ON/OFF 切换。请安装附属的主电源开关 ON/OFF。

注意 )主电源开关 ON/OFF 单元封闭了 PCU、MCU 用的定位孔。在进行料站的换线、模组的更

换时，请拆除单元。

1. 卸下废料带箱。

2. 请拆除料站托架。（参考「5.3 料站托架的拆除 / 安装（使用 PCU 时）」「5.4 料盘托架

的拆除 / 安装 ( 使用 PCU-2 的时候 )」。）

注意

在内部搭载料盘的状态下，请不要移动料盘单元 -LT，对模组进行料盘单元的安装 / 卸

下。有可能使元件偏离，从料盘中跳出。

料盘单元 -LT 在向模组安装 / 卸下时，请不要给与冲击小心地进行。因为有可能使机

器受到损伤。

1;70786

ᑳ᭭ᏺㆅ

01MEC-1093

5. 基本操作 QD145-13

134 NXT II 机械手册

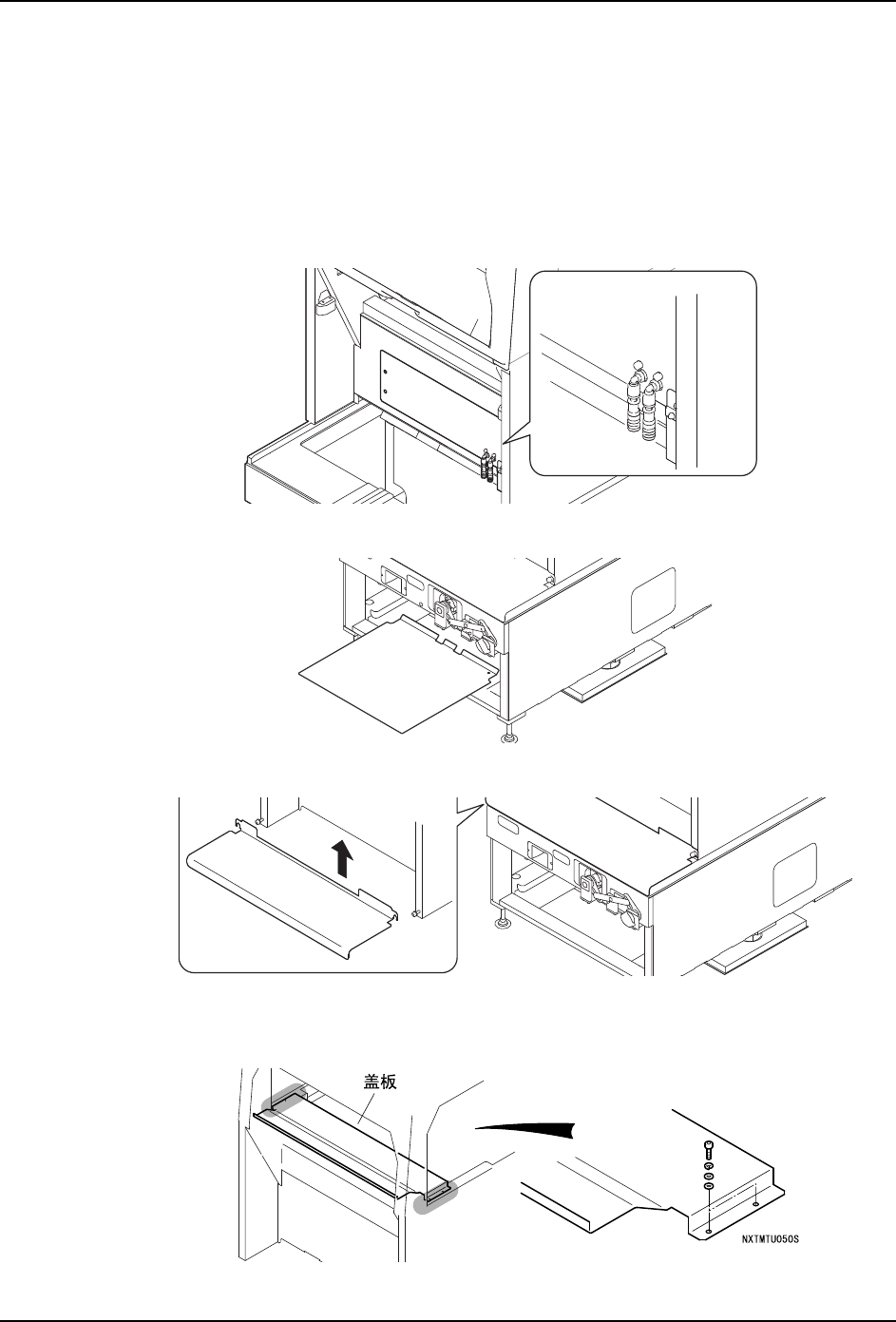

3. 请拆除基座的主电源开关后面的盖板。

4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/OFF 单元。

5. 请旋转主电源开关的 ON/OFF，确认基座的维修保养开关是否确实地灵活移动。

Ⲫᵓ

Џ⬉⑤ᓔ݇

0(&6

Џ⬉⑤ᓔ݇

212))ऩܗ

0(&6

Џ⬉⑤ᓔ݇

01MEC-0558

OFF

QD145-13 5. 基本操作

NXT II 机械手册 135

5.6.2 模组的准备

在安装料盘单元 -LT 之前，有必要从模组拆除和安装与料带元件相关的单元、变更元件相机

的位置。此外，对于料盘单元 -LT 用的料带元件相关单元，具有在废料带输送槽（下侧）使

用标准槽的类型和在使用料盘单元 -LT 专用槽的类型。请对照现有的料盘单元 -LT 用的元件
