QD145-13 7. 消耗品的更换 NXT II 机械手册 381 7.19 料盘单元 -LT 伺服控制器的电池 对料盘单元 -LT 的运转必要的数据保存在控制器 (M P2300) 内部的存储器中， 这个存储器用 电池备份。 为了稳定运行料盘单元 -L T，请每 2 年必须更换电池。 7.19.1 电池的种类 7.19.2 更换方法 1. 请接通模组的电源，安装料盘单元 -LT。 2. 拧松螺丝，打开正面下部的盖板。详细 请参考 「…
7. 消耗品的更换 QD145-13
380 NXT II 机械手册
7.18 料盘单元 -L 吸取器的海绵垫
在料盘吸取器下面安装有为了保持真空的海绵垫。定期地进行更换海绵垫，可以保持稳定的
料盘吸取。
备注 )使用没有吸取器的料盘单元 -L 时，不需要这个操作。
7.18.1 更换时期
每年
7.18.2 更换方法
1. 请从机器上拆除料盘单元 -L。详细的拆除方法请参考「5.5 料盘单元 -L 的拆除 / 安装」。
2. 请按下手柄，抬起吸取器。
3. 请剥离吸取器下面的海绵垫。
备注 )请小心地剥下来不要使平板变形。平板变形后会使吸取不稳定。另外，如果发生在平
板上残留有海绵时，或者发生平板弯曲时，请更换平板。
4. 请从新的海绵垫的粘结面上剥下剥离纸，贴在吸取器的下面。
备注 )请注意平板与海绵的外形相一致，并注意方向。
1;70786
প఼
ᶘ
1;70786
⍋㓉ᵓ
3-
ᑇᵓ
3%
QD145-13 7. 消耗品的更换
NXT II 机械手册 381
7.19 料盘单元 -LT 伺服控制器的电池
对料盘单元 -LT 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用
电池备份。 为了稳定运行料盘单元 -LT，请每 2 年必须更换电池。
7.19.1 电池的种类
7.19.2 更换方法
1. 请接通模组的电源，安装料盘单元 -LT。

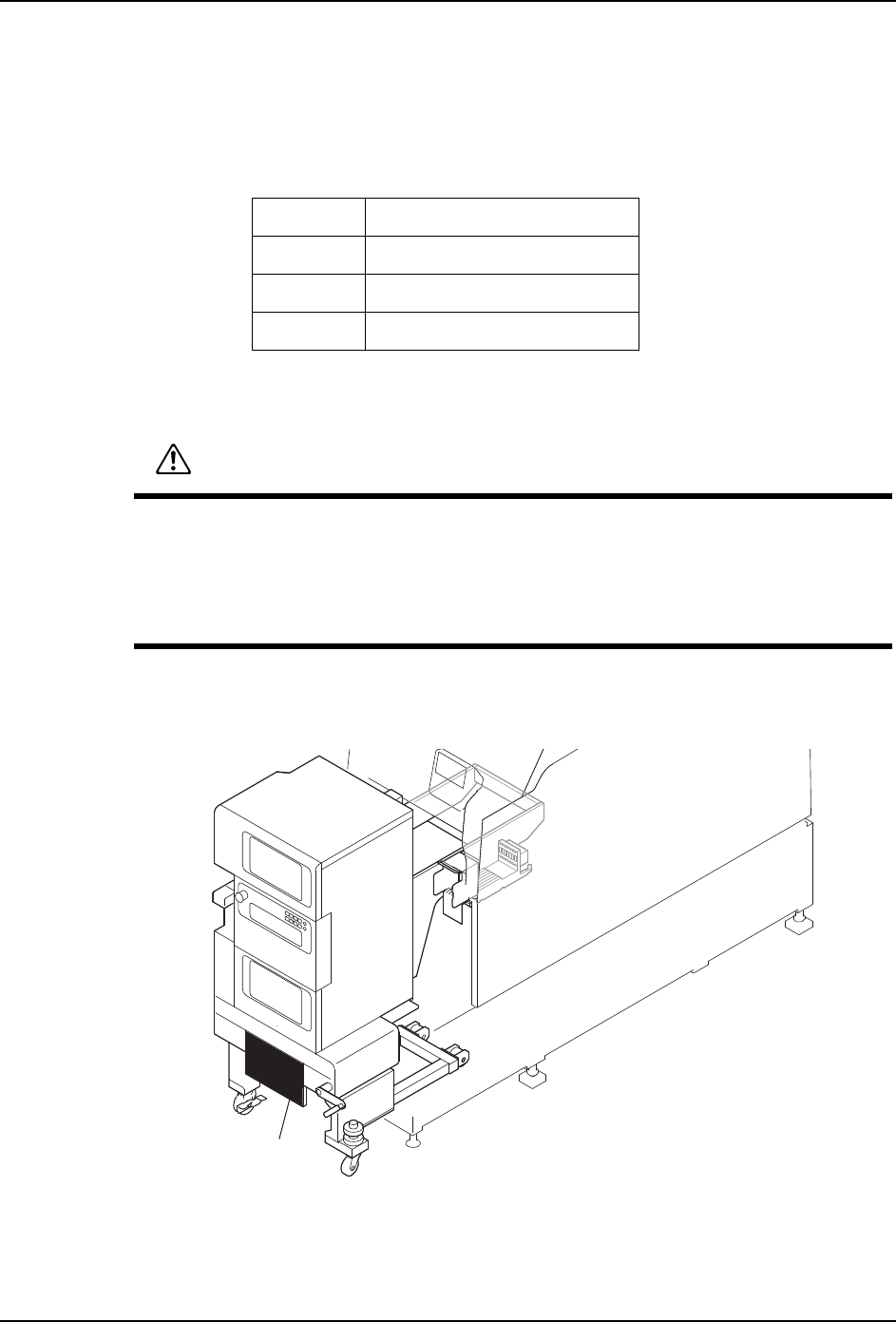

2. 拧松螺丝，打开正面下部的盖板。详细请参考 「8.23 拆下料盘单元 -LT 盖板」。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
01MEC-0585Sa
Ⲫᵓ
7. 消耗品的更换 QD145-13
382 NXT II 机械手册
3. 确认控制的 「RDY」LED( 绿色 ) 处于点亮状态。

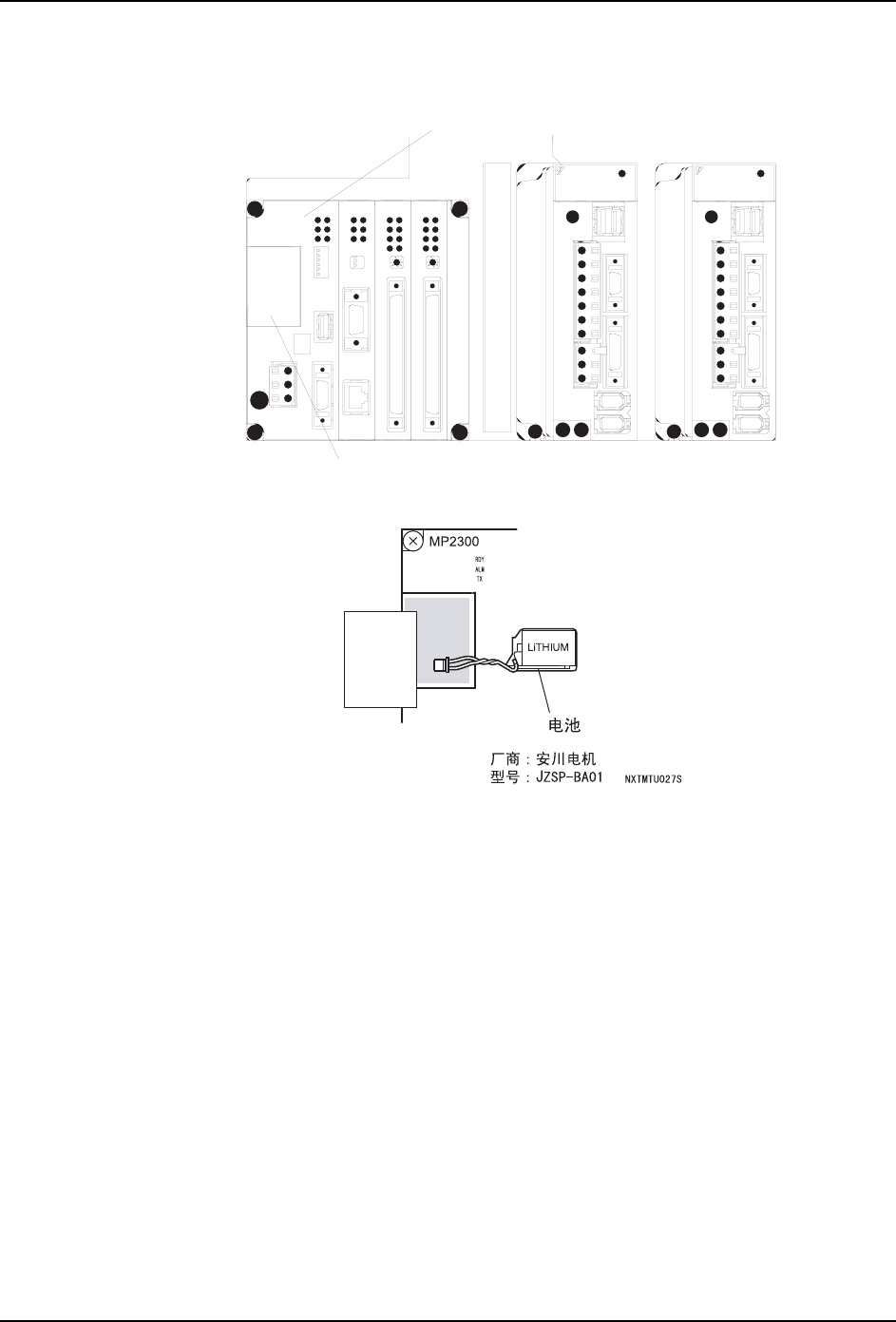

4. 打开控制器前面的电池盖板。
5. 拆下电池的导线插头，与新品的电池更换。
6. 安装电池后，确认 「BAT」LED 已经熄灭。
7. 关上电池盖板。
8. 关紧控制器的安全门。
⬉∴Ⲫᵓ
ࠊㆅ
03
0(&6
