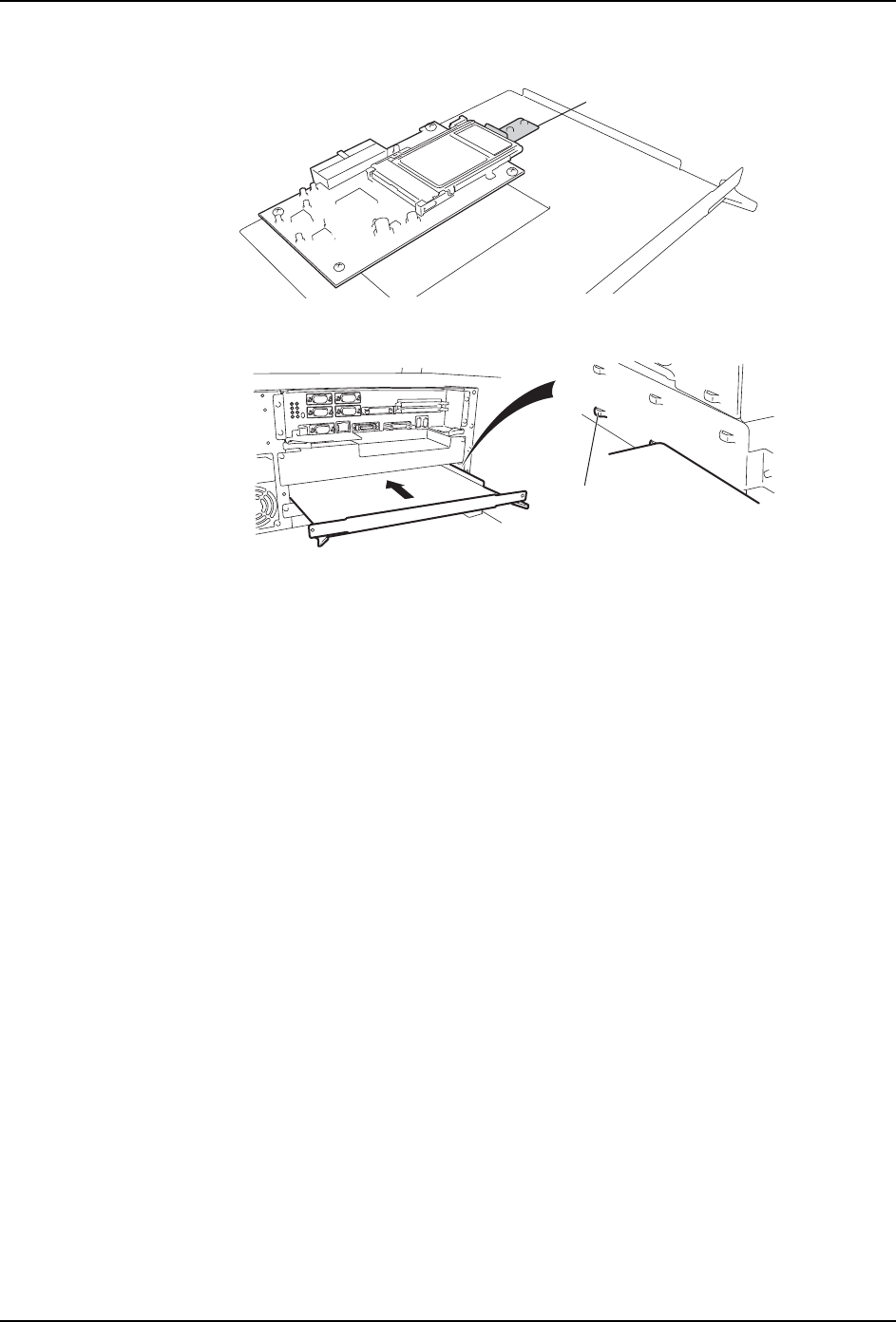

8. 部件的更换 QD145-13 458 NXT II 机械手册 5. 请把存储卡电路板安装到料盘上，与 PC 存储卡压板的位置 对齐，用螺丝固定。 6. 请沿着 CPU 箱的导轨插入存储卡电路板的料盘，用螺 丝固定。 8.12.5 更换电路板后的操作 1. 请安装 CPU 箱的连接电缆、盖板。 2. 请接通电源，确认正常启动。 3. 更 换 CPU 电路板的时候，请 进行 「8.11 基座 CPU 箱的 更换」的操作 a 和操作 b…
QD145-13 8. 部件的更换
NXT II 机械手册 457
8.12.4 存储卡电路板的更换

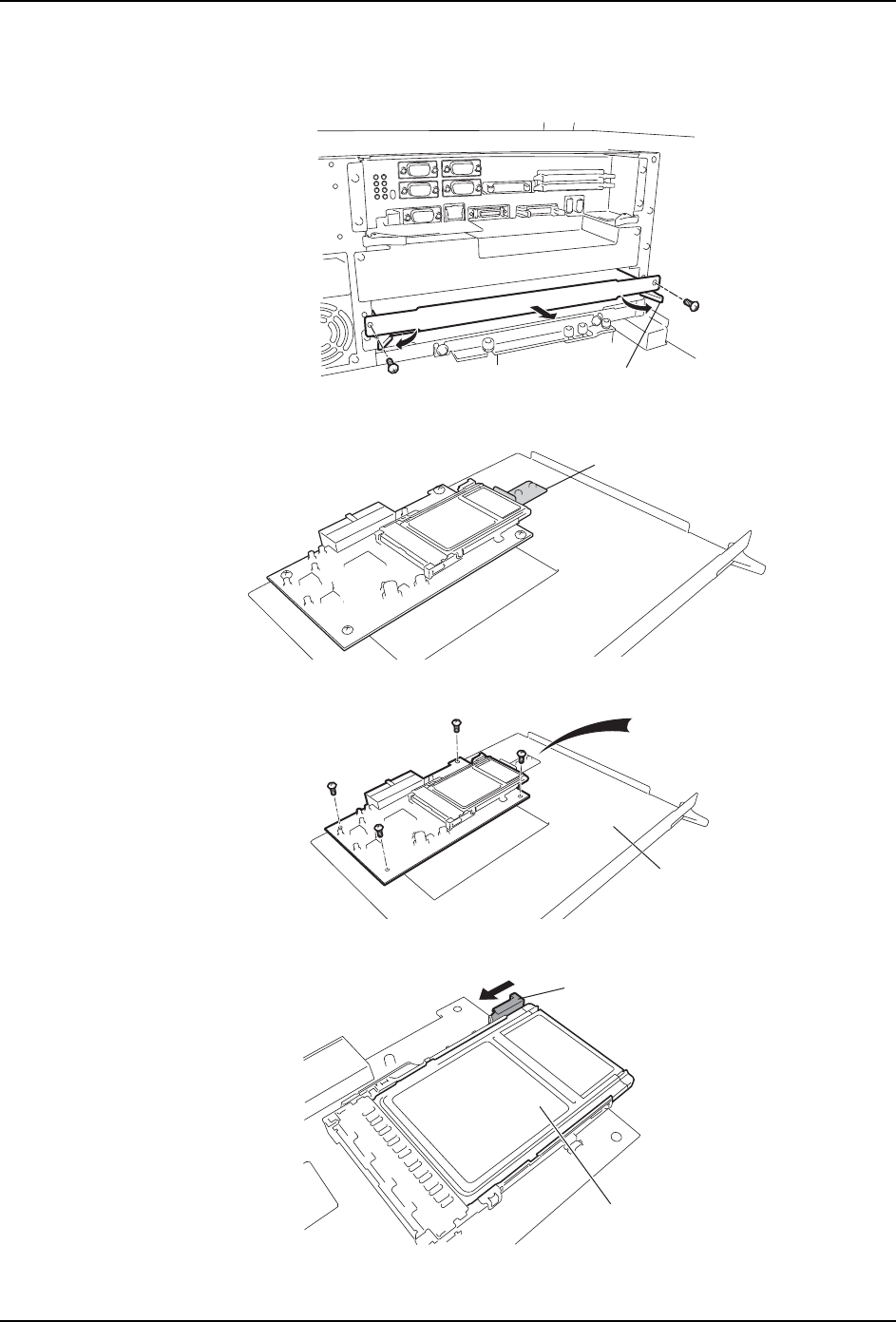

1. 拆除螺丝 (2 个 )，请拉手柄，拔出 CPU 电路板。
2. 请松开存储卡压板的螺丝 (2 个 )。
3. 请拆下螺丝 (4 个 )，从料盘取下存储卡电路板。
4. 请按下手柄拆除存储卡，插入到更换的存储卡电路板中。
01MEC-0617S
ᶘ
01MEC-0624S
ᄬټवय़ᵓ
01MEC-0618S
᭭Ⲭ
ᶘ
01MEC-0619S
ᄬټव
QD145-13 8. 部件的更换
NXT II 机械手册 459
8.13 真空泵控制箱的更换
8.13.1 必要工具
十字螺丝刀、六角扳手套件
8.13.2 更换方法
1. 拉出模组后，切断机器的电源。
2. 拆下螺丝 (4 根 )，取下盖板。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
01MEC-0283Sa
ⳳぎ⋉ࠊㆅ
Ⲫᵓ
/ᑻ /ᑻ
ⳳぎ⋉ࠊㆅ
