QD145-13 5. 基本操作 NXT II 机械手册 133 5.6 料盘单元 -LT 的拆除 / 安装 5.6.1 基座的准备 主电源开关 ON/OFF 单元的安装 在 2M-2 基座或者 4M-2 基座的主电源开关侧安装料 盘单元 -LT 的时候， 不能进行主电源开关 的 ON/OFF 切换。请安装附属 的主电源开关 ON/OFF。 注意 )主电源开关 ON/OFF 单元封闭了 PCU、MCU 用的定位孔。在进行料站的换线、模组…
5. 基本操作 QD145-13
132 NXT II 机械手册
5.5.4 安装料盘托架的准备
拆除料盘单元 -L 后，进行安装料站托架的准备。
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
2. 元件相机可以设置在模组内中央位置或者右侧位置。（有关元件相机的安装/ 卸下的要点
请参考 「8.1 元件相机的更换」）
备注 )变更元件相机的安装位置时，机器自动地进行校正的重新测定。（这时需要使用治具，
预先在吸嘴置放台上安装治具吸嘴。）
3. 将不良元件箱安装到元件相机旁边的架子上。
4. 安装废料带处理盒。
5. 请设置供料器安装部的盖罩。
6. 将元件返回到原来位置后，自动地被松开。此时可以进行料站托架的充填。
QD145-13 5. 基本操作
NXT II 机械手册 133
5.6 料盘单元 -LT 的拆除 / 安装
5.6.1 基座的准备
主电源开关 ON/OFF 单元的安装
在 2M-2 基座或者 4M-2 基座的主电源开关侧安装料盘单元 -LT 的时候，不能进行主电源开关
的 ON/OFF 切换。请安装附属的主电源开关 ON/OFF。
注意 )主电源开关 ON/OFF 单元封闭了 PCU、MCU 用的定位孔。在进行料站的换线、模组的更
换时，请拆除单元。

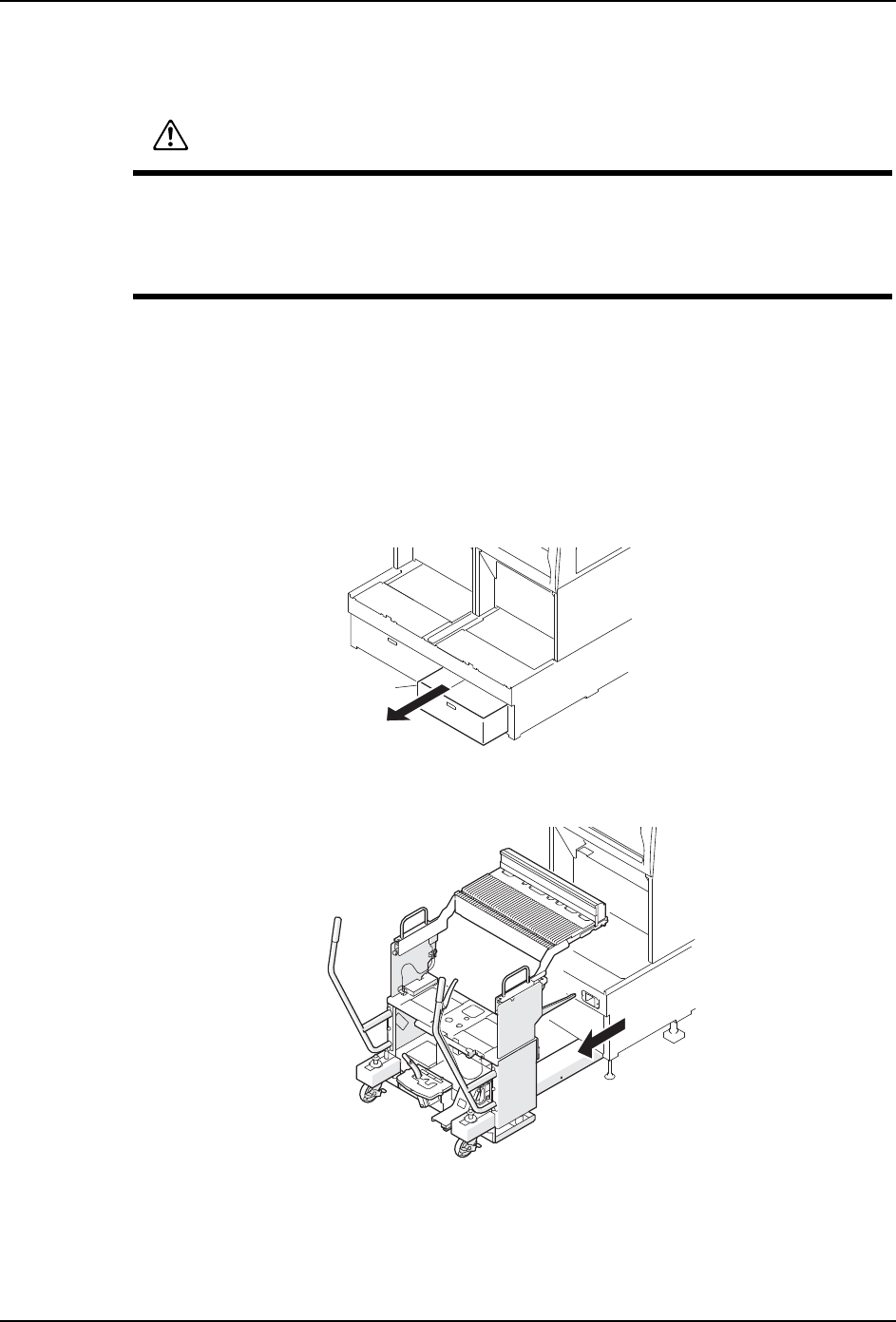

1. 卸下废料带箱。
2. 请拆除料站托架。（参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时）」「5.4 料盘托架
的拆除 / 安装 ( 使用 PCU-2 的时候 )」。）
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LT，对模组进行料盘单元的安装 / 卸
下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LT 在向模组安装 / 卸下时，请不要给与冲击小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
01MEC-1093
5. 基本操作 QD145-13
134 NXT II 机械手册

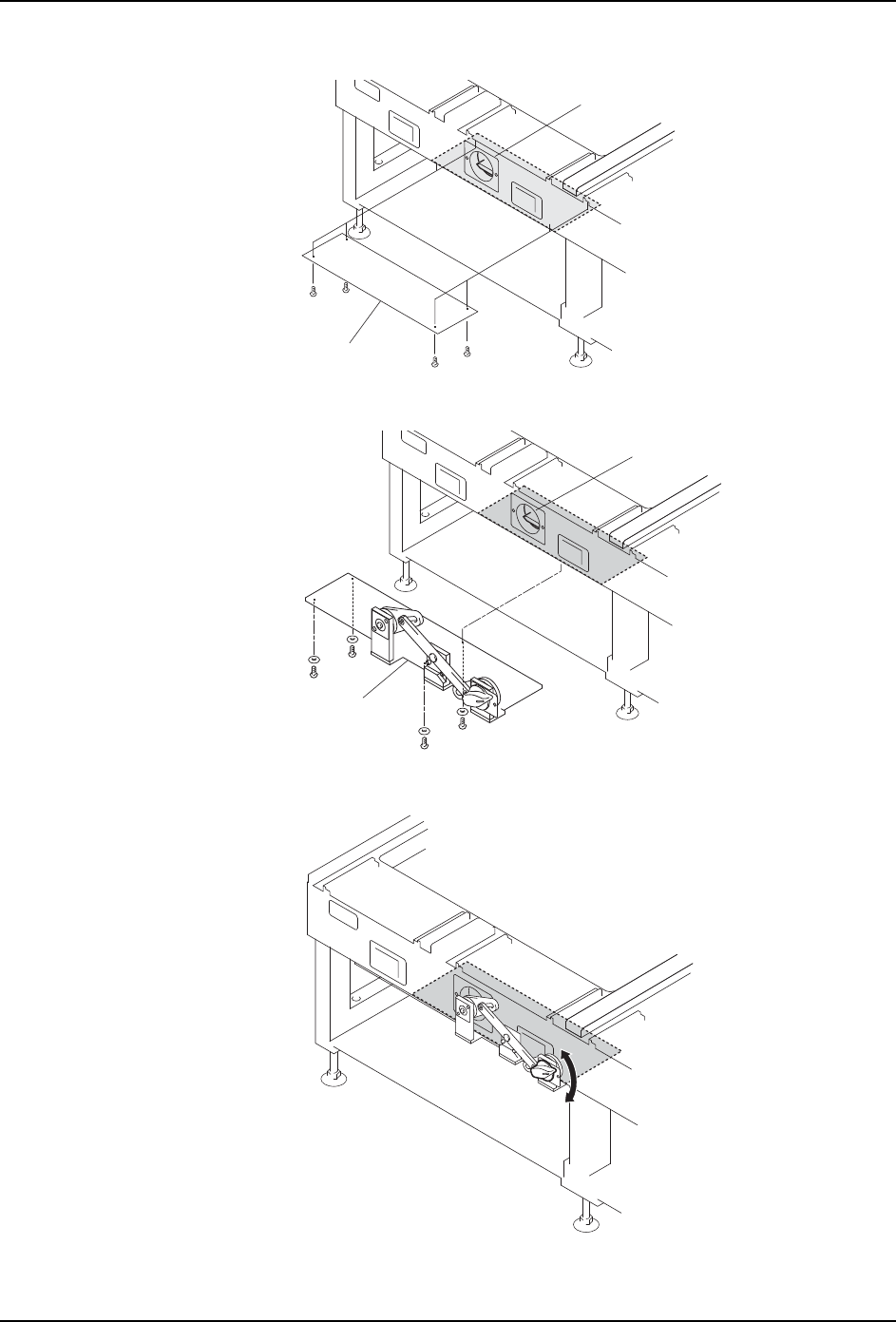

3. 请拆除基座的主电源开关后面的盖板。
4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/OFF 单元。
5. 请旋转主电源开关的 ON/OFF，确认基座的维修保养开关是否确实地灵活移动。
Ⲫᵓ
Џ⬉⑤ᓔ݇
0(&6
Џ⬉⑤ᓔ݇
212))ऩܗ
0(&6
Џ⬉⑤ᓔ݇
01MEC-0558
OFF
ON
