QD145-13 6. 预防保养 NXT II 机械手册 241 6. 在固定 Q 轴齿轮的状态下，松开空心轴 Assy 的固定。 7. 请从贴装工作头上拔出空心轴 Assy。 备注 )此时请注意安装在空心轴 Assy 上的垫脱落后丢失。 8. 请 分解空心轴 Ass y。 1;73+' ぎᖗ䕈$VV\ 1;73+'6 Ⲫᐑ ᔍㇻ 2ൟ ⳳぎൿ ぎᖗ䕈$VV\
6. 预防保养 QD145-13
240 NXT II 机械手册
3. 请拆除侧面的盖板。
4. 如图所示拆除螺栓，使托架松动。
备注 )请用短的扳钳拆除螺栓。
5. 请用专用治具固定。使齿轮孔可以卡住凸出部安装治具。
Ⲫᵓ
1;73+'6
QD145-13 6. 预防保养
NXT II 机械手册 241

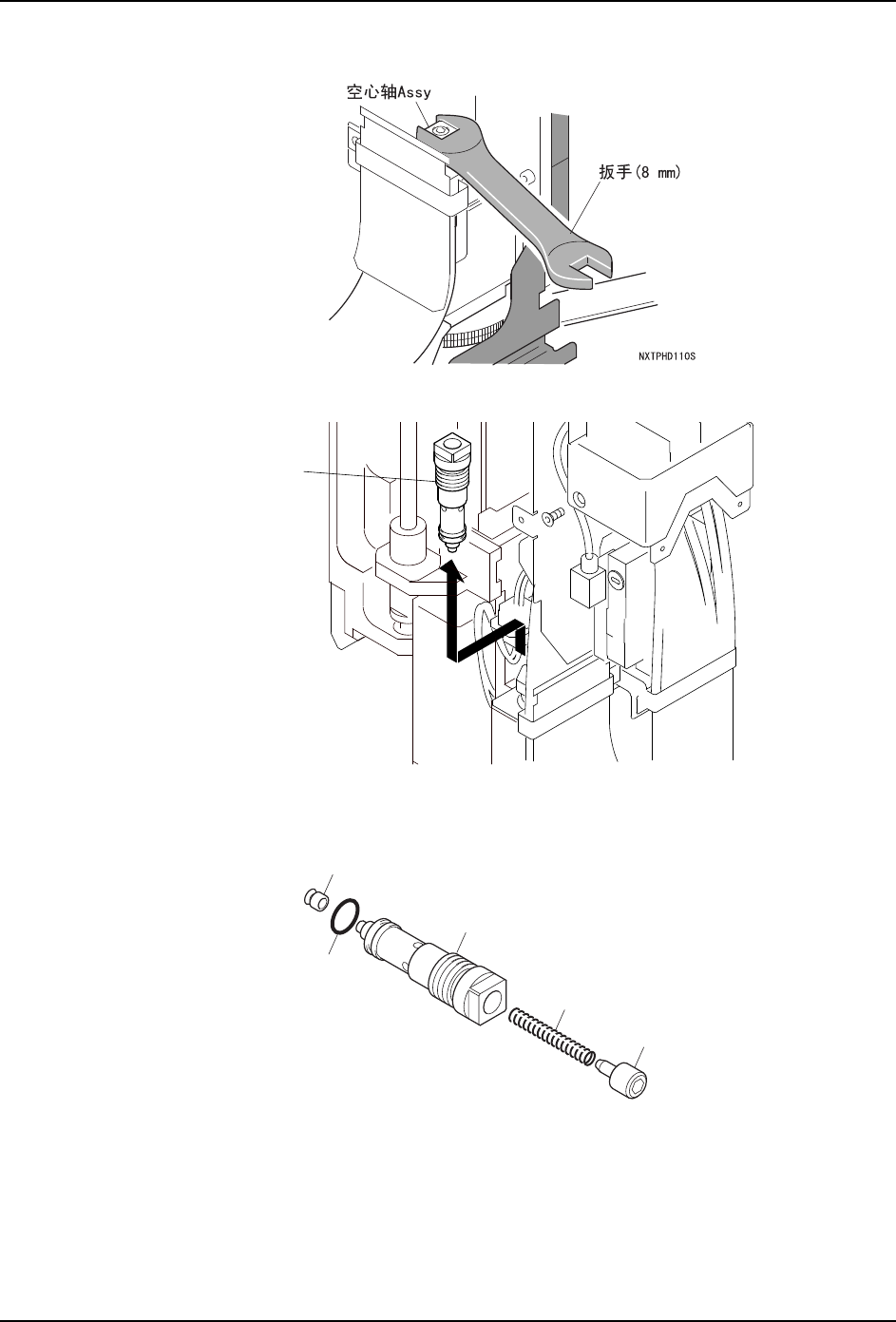

6. 在固定 Q 轴齿轮的状态下，松开空心轴 Assy 的固定。
7. 请从贴装工作头上拔出空心轴 Assy。
备注 )此时请注意安装在空心轴 Assy 上的垫脱落后丢失。
8. 请分解空心轴 Assy。
1;73+'
ぎᖗ䕈$VV\
1;73+'6
Ⲫᐑ
ᔍㇻ
2ൟ
ⳳぎൿ
ぎᖗ䕈$VV\
6. 预防保养 QD145-13
242 NXT II 机械手册

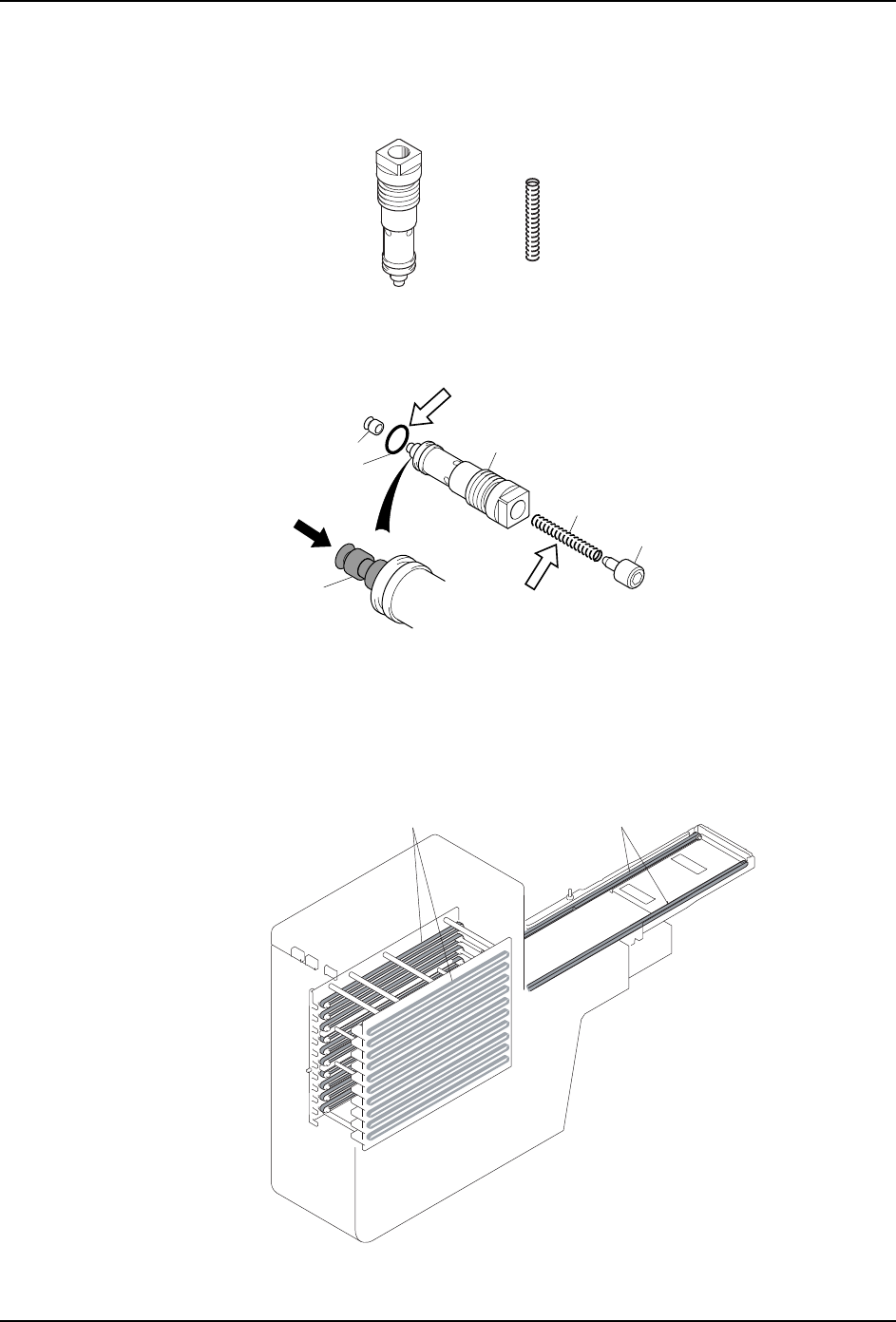

9. 使用气枪除去粘付在空心轴 Assy 内部和弹簧上的异物。不能用气枪除去污垢，请用干布
擦去。
10.清扫后组装分解的空心轴 Assy。此时，请在 O 型圈和弹簧上轻轻地涂抹润滑油。组装后
请按下安装的真空垫的轴，确认是否可以顺畅地活动。
11.请与拆除顺序相反安装空心轴 Assy 到 H01 工作头上。
6.8.2 料盘单元 -M 的清扫
1. 拆除料盘单元 -M。（详细请参考 「5.11 料盘单元 -M 的安装 / 拆除」。)
2. 请用清洁的布擦拭往复臂皮带和料盘箱皮带的表面。
1;73+'6
ᔍㇻ
ぎᖗ䕈$VV\
䕈
NXTPHD115Sb
Ⲫᐑ
ᔍㇻ
2ൟ
ⳳぎൿ
ぎᖗ䕈$VV\
Փ⫼⍺⒥⊍ĩ0'9=%咥⬄㊒Ꮉ
ᬱ݀ৌൟোĩ..
᭭ⲬㆅⲂᏺ
ᕔ㞖Ⲃᏺ
1;70786
