5. 基本操作 QD145-13 114 NXT II 机械手册 11.请拧紧 PCU 导轨前面的调 整螺栓，用螺母 固定。PCU 导轨 固定在基座底部的板 上。 12.请按照步骤 8 松开临时拧紧的筋板上的螺栓 ，将基座与筋板上孔的 位置对齐后用螺栓固 定。 13.请取下治具。 14.旋转 3 个高度调整螺栓，确认螺栓底 部碰到地板面，请拧紧锁定螺母。 备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 …
QD145-13 5. 基本操作
NXT II 机械手册 113
7. 如果左右两侧一起进入基座底部这个基准高度内，不需要调整 PCU 导轨。但是，如果使
用在别的地方调整了止动螺栓的高度的 PCU 导轨时，请调整止动螺栓的高度到 14.5mm。
8. 请拆除 PCU 导轨的安装筋板，将 PCU 导轨放入到基座底下。放入到基座底下后，请再次
安装筋板，临时拧紧螺栓。
9. 一边旋转 PCU 导轨的 3 个高度调整螺栓使其上升，一边与安装 PCU 导轨的位置对齐。前
后方向上将 PCU 导轨前侧部分插入到基座底部的板上，左右方向上请将治具碰到 PCU 导
轨右侧面。
10.在与 PCU 导轨的位置对齐的状态下，与安装的 PCU 导轨高度对齐。请旋转 3 个高度调整
螺栓到前侧为止动螺栓表面碰到基座底部的高度，后侧为筋板的安装孔和基座孔的位置
一致的高度。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
01MEC-1060S
ㄟᵓ
01MEC-1046S
催ᑺ䇗ᭈ㶎ᷧ
ࠡৢᮍⱘԡ㕂
Ꮊেᮍⱘԡ㕂
ㄟᵓ
5. 基本操作 QD145-13
114 NXT II 机械手册
11.请拧紧 PCU 导轨前面的调整螺栓，用螺母固定。PCU 导轨固定在基座底部的板上。
12.请按照步骤 8 松开临时拧紧的筋板上的螺栓，将基座与筋板上孔的位置对齐后用螺栓固
定。
13.请取下治具。
14.旋转 3 个高度调整螺栓，确认螺栓底部碰到地板面，请拧紧锁定螺母。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
15.请安装对应 PCU 导轨的废料带箱下的盖板，放入废料带箱。
16.请安装模组前面的盖板。
01MEC-1047S
䇗ᭈ㶎ᷧ
ℶࡼ㶎ᷧϞ䴶
01MEC-1048S
䇗ᭈ㶎ᷧ
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
QD145-13 5. 基本操作
NXT II 机械手册 115

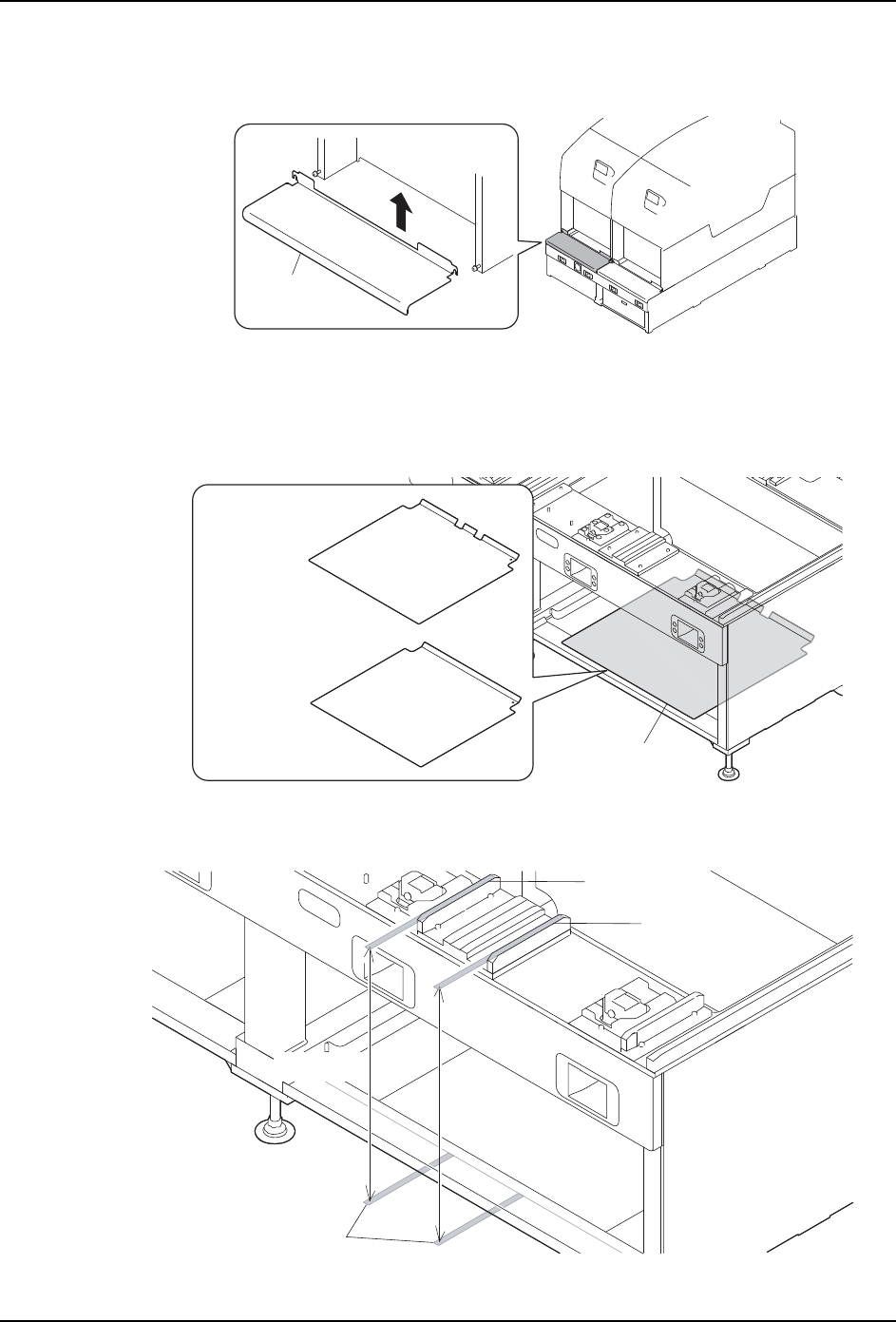

不使用治具的时候的 PCU 导轨的安装
1. 请取下模组前盖板。
2. 请取下废料带箱。
3. 请取下废料带箱下的盖板。
备注 )在盖板上，根据销售时期有对应 PCU 导轨的盖板和非对应的盖板。非对应的盖板时，
安装时请更换 PCU 导轨对应盖板。
4. 请使用刻度尺等，测量从基座上的轨道表面到基座底部的距离。请从左右 2 个各自有的
轨道测量距离。公差值在 364mm 以上 366mm 以下。
Ⲫᵓ
NXTOPE219S
Ⲫᵓ
01MEC-1040S
ᇍᑨPCUᇐ䔼
ⱘⲪᵓ
ϡᇍᑨPCUᇐ䔼
ⱘⲪᵓ
⌟ᅮ䎱⾏
䔼䘧Ꮊջ
ᑻϟ䴶
01MEC-1054S
䔼䘧েջ
⌟ᅮ䎱⾏
