8. 部件的更换 QD145-13 456 NXT II 机械手册 6. 请拆除在 CPU 箱的■表示部分的连接电缆。 8.12.3 CPU 电路板的更换 1. 拆除螺丝 (4 个 )，请拉手柄，拔出 CPU 电路板。 2. 请确认新的 CPU 电路板的双列直插开关的设定。 注意 )如果设定错了的话，不能正常启动。 3. 请沿着 CPU 箱的导轨插入 CPU 电路板，用螺丝固定。 01M E C - 0122a P A NEL LINK…
QD145-13 8. 部件的更换
NXT II 机械手册 455
8.12 基座 CPU 箱内的电路板的更换
需要 CPU 箱内的 CPU 电路板以及 PC 卡电路板的时候，可以按电路板单位更换。
8.12.1 必要工具
十字螺丝刀、六角扳手套件
8.12.2 准备操作
1. 更换 CPU 电路板的时候，请进行 「8.11 基座 CPU 箱的更换」中记载的操作。
2. 请拉出模组。( 详细请参考 「5.1 模组的拉出 / 插入」。)
3. 请把主开关 OFF。

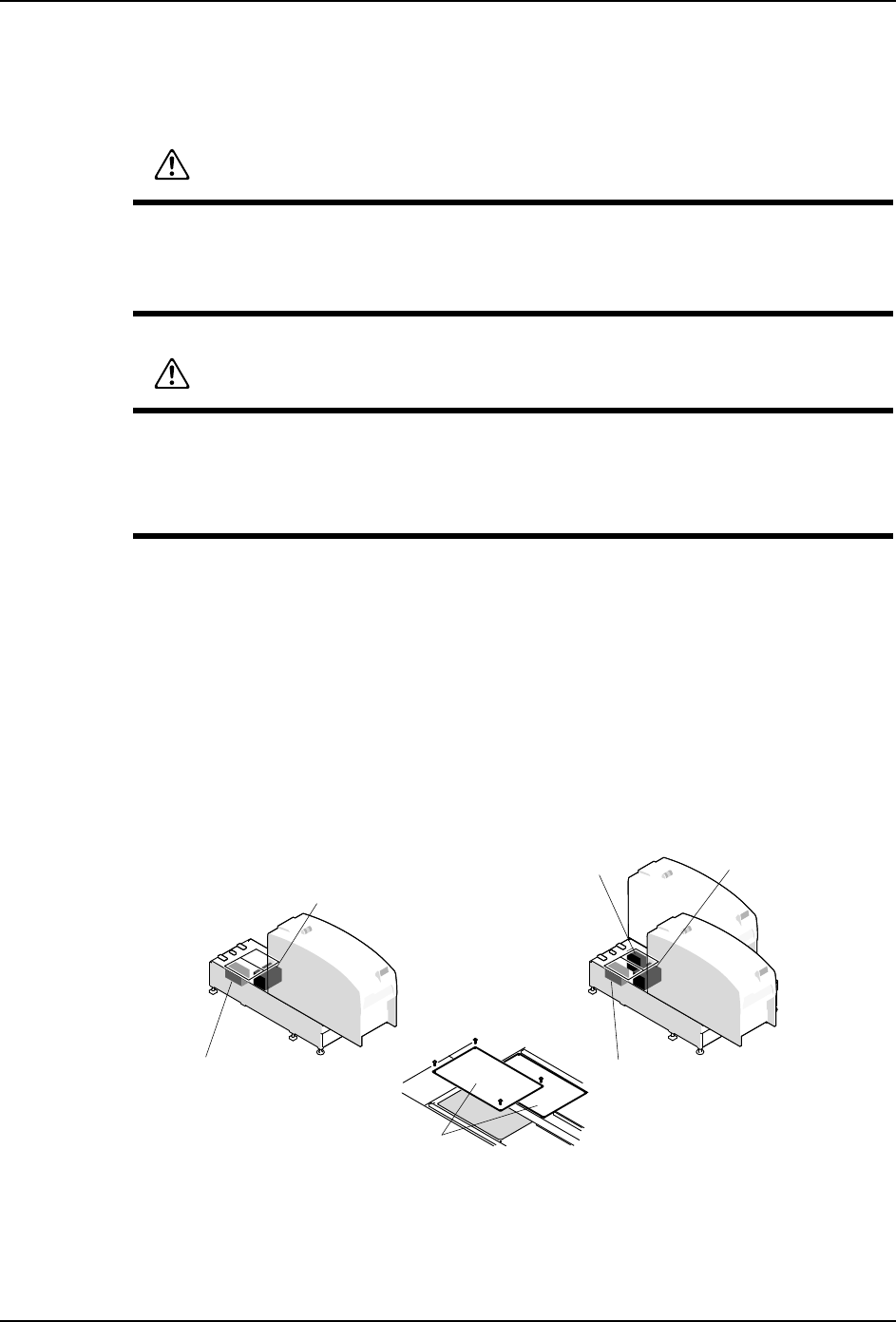

4. 请拆除螺丝 (4 个 )，取下盖板。
5. 为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。防
静电腕带的连接口 (EARTH BONDING POINT) 设置基座正面及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换电路板的操作时，请注意使其他的操作者不要进行插入模组的操作。有手
指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·在连接插头时，请确认插头名称注意不要错误。
·在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
0(&6F
Ⲫᵓ
ᑻࠊㆅ
ᑻ&38ㆅ
ᑻࠊㆅ
ᑻ&38ㆅ
0ᑻ
0ᑻ
ᑻࠊㆅ
8. 部件的更换 QD145-13
456 NXT II 机械手册
6. 请拆除在 CPU 箱的■表示部分的连接电缆。
8.12.3 CPU 电路板的更换
1. 拆除螺丝 (4 个 )，请拉手柄，拔出 CPU 电路板。
2. 请确认新的 CPU 电路板的双列直插开关的设定。
注意 )如果设定错了的话，不能正常启动。
3. 请沿着 CPU 箱的导轨插入 CPU 电路板，用螺丝固定。
01MEC-0122a
PANEL LINK
LAN
RS232CCUNET
BAT
5
6
7
8
1
2
RGB IN
USB
DIO
UART1-4
1394PO
0(&6
ᶘ
ᶘ
SW3ON
OFF
SW2ON
OFF
01MEC-0623S
ঠ߫Ⳉᦦᓔ݇
ᇐ䔼
01MEC-0610S
QD145-13 8. 部件的更换
NXT II 机械手册 457
8.12.4 存储卡电路板的更换
1. 拆除螺丝 (2 个 )，请拉手柄，拔出 CPU 电路板。
2. 请松开存储卡压板的螺丝 (2 个 )。
3. 请拆下螺丝 (4 个 )，从料盘取下存储卡电路板。
4. 请按下手柄拆除存储卡，插入到更换的存储卡电路板中。
01MEC-0617S
ᶘ
01MEC-0624S
ᄬټवय़ᵓ
01MEC-0618S
᭭Ⲭ
ᶘ
01MEC-0619S
ᄬټव
