3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对升降部的齿轮均匀地涂敷润滑油。
6. 用手动旋转手柄数次，使润滑油循环。
7. 用清洁的布，擦去渗出的多余的润滑油。
8. 请安装料盘单元 -LTC 的盖罩。( 详细请参考 「8.25 拆下料盘单元 -LTC 盖板」)
9. 将料盘单元 -LTC 安装到模组上。( 详细请参考 「5.7 料盘单元 -LTC 的拆除 / 安装」)
01MEC-0511S
ᨛ᠟ᶘ
6. 预防保养 QD145-13
298 NXT II 机械手册
6.10.21 料盘单元 -LTC 皮带张力的检查 · 调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -LTC。( 详细请参考 「5.7
料盘单元 -LTC 的拆除 / 安装」)
〈TZ1/TZ2 轴皮带张力〉
1. 请测定各个皮带的张力。确认在跨距最长的皮带中央的测定值各自在规定范围内。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。

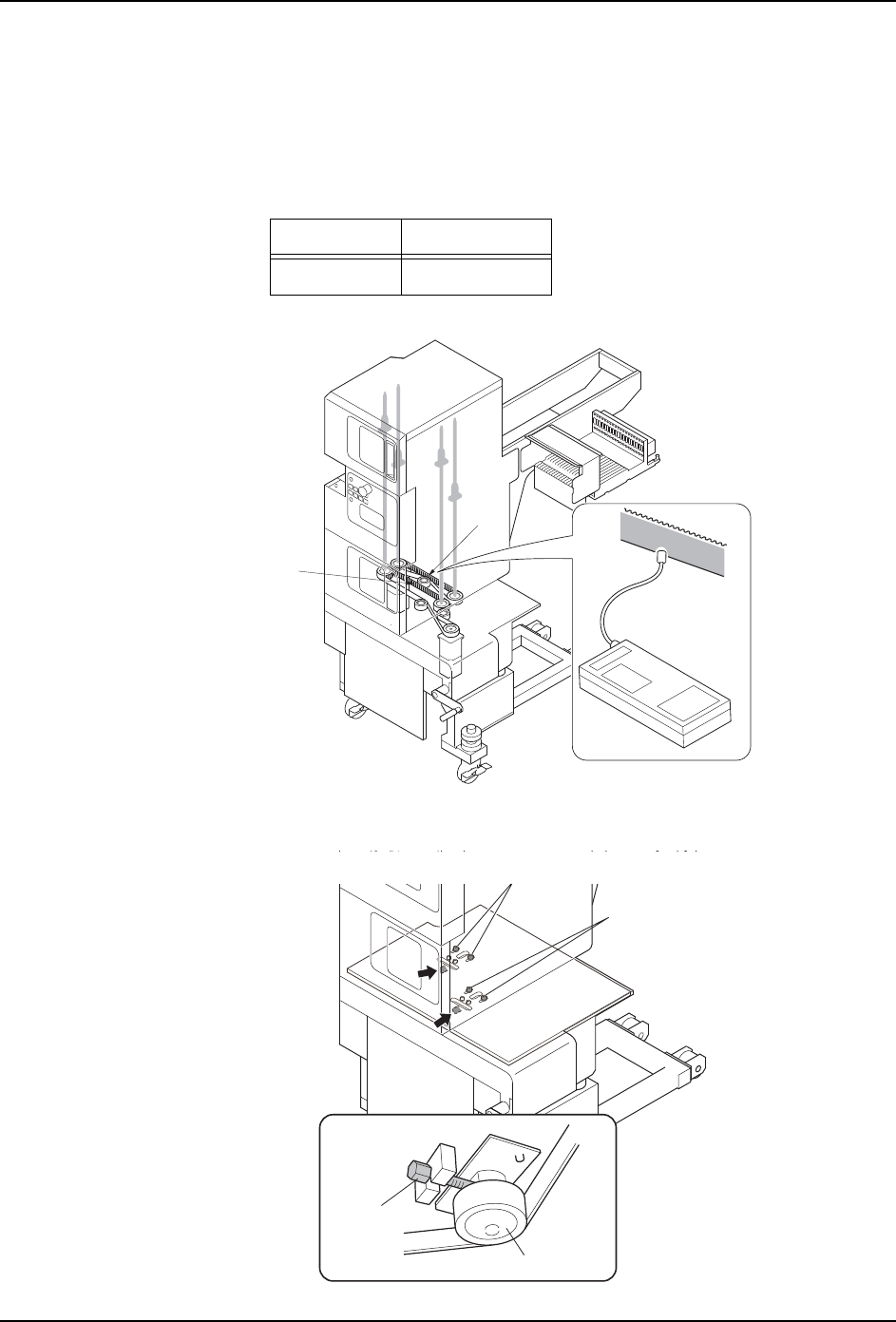

皮带张力 规定值 （Hz）
TZ1/TZ2 轴 95 ～ 104
Tray unit-LTC
01MEC-0512
TZ1
TZ2
01MEC-0513S
Tray unit-LTC
ᓴ࡯䕂
೎ᅮ㶎ᷧ7=
䇗ᭈ㶎ᷧ
೎ᅮ㶎ᷧ
7=
QD145-13 6. 预防保养
NXT II 机械手册 299
〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定范围内。
2. 测定值超过上述的范围时调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂部） 37 ～ 40
01MEC-0514
Tray unit-LTC
01MEC-0515S
Tray unit-LTC
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
೎ᅮ㶎ᷧ
ᓴ࡯䕂
