QD145-13 5. 基本操作 NXT II 机械手册 183 4. 转动摇柄调整台车的高度，使台车的轨道 上面与料盘单元 -M 的底部接触。 5. 把台车压入到模组中， 使其与料盘单元-M联结。 锁定旋钮(红色)自 动地移动到锁定位置。 6. 抬起料盘单元 -M 中央部的夹紧杆，松开模组侧的夹紧。 7. 将搭载料盘单 -M 的台车慢慢地从模组中拉开。 8. 为了安全，锁定台车的脚轮。 01NST -0391Sa ᭭Ⲭऩܗ0ջ䴶ⱘ䔼…
5. 基本操作 QD145-13
182 NXT II 机械手册
3. 抬起料盘单元 -M 中央部的夹紧杆，松开模组侧的夹紧。
4. 以 2 人以上的操作者拿住料盘单元 -M 左右的手柄，一边保持水平状态，一边从模组中拉
出。把拉出的料盘单元 -M 放在安全的场所。
5. 将模组返回到机器内。( 参考 「5.1 模组的拉出 / 插入」。)

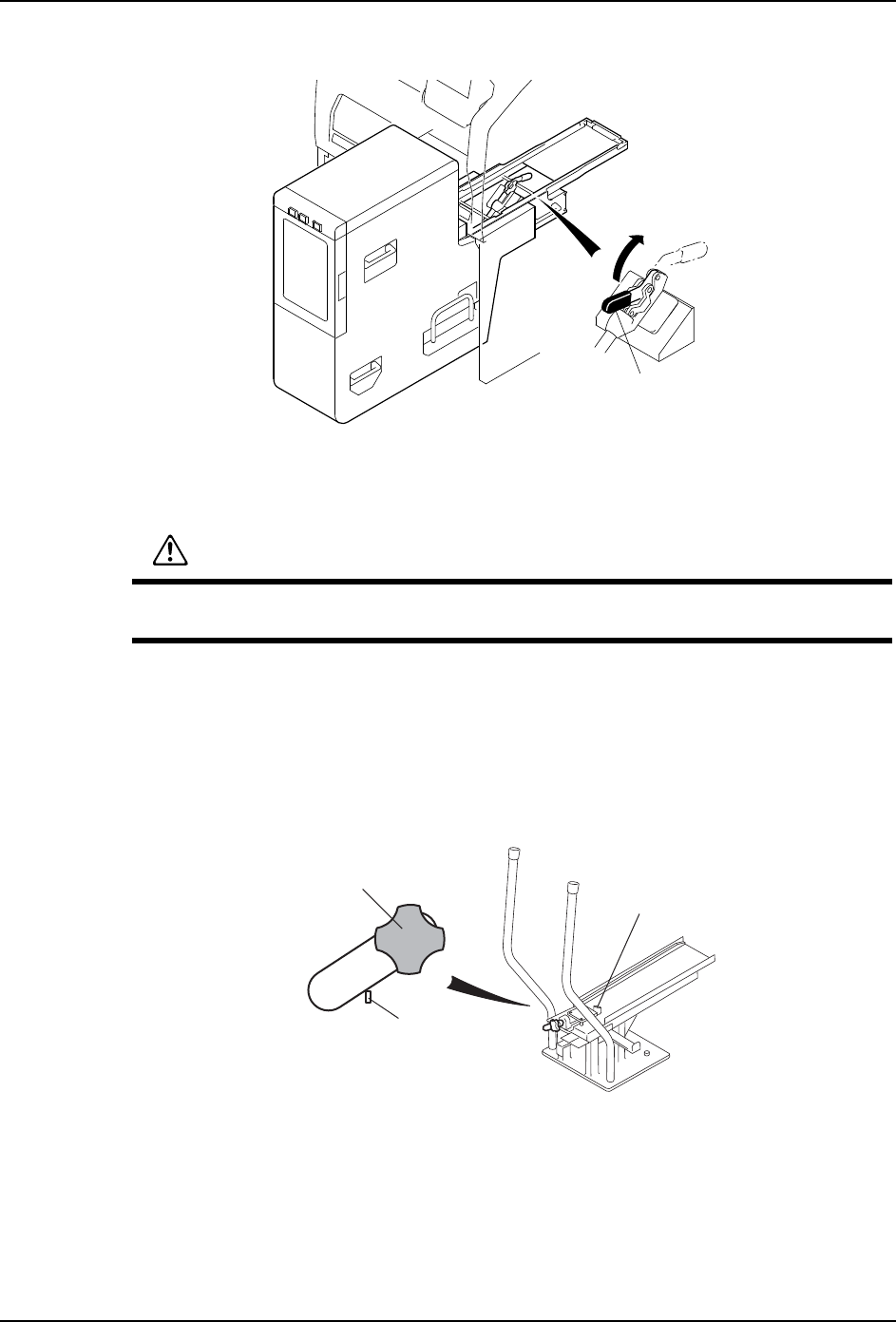

5.11.5 拆除方法 （使用更换台车）
1. 拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
2. 拉出空的更换台车的锁定手柄 （红色）旋转，如下图挂在挂钩上。( 此时台车上面的锁
定销处于自由状态。)
3. 将空的台车配置在料盘单元 -M 下侧。
།㋻ᶘ
01NST-0394S
警告
在搬运料盘单元 -M 时请 2 个操作员进行。此时，请紧紧地握住左右的手柄。料盘单元
-M 落下后会使机器损坏或者受伤。
01NST-0392S
ᣖ䩽
䫕ᅮᮟ䪂㧔㑶㡆㧕
䫕ᅮ䫔
QD145-13 5. 基本操作
NXT II 机械手册 183

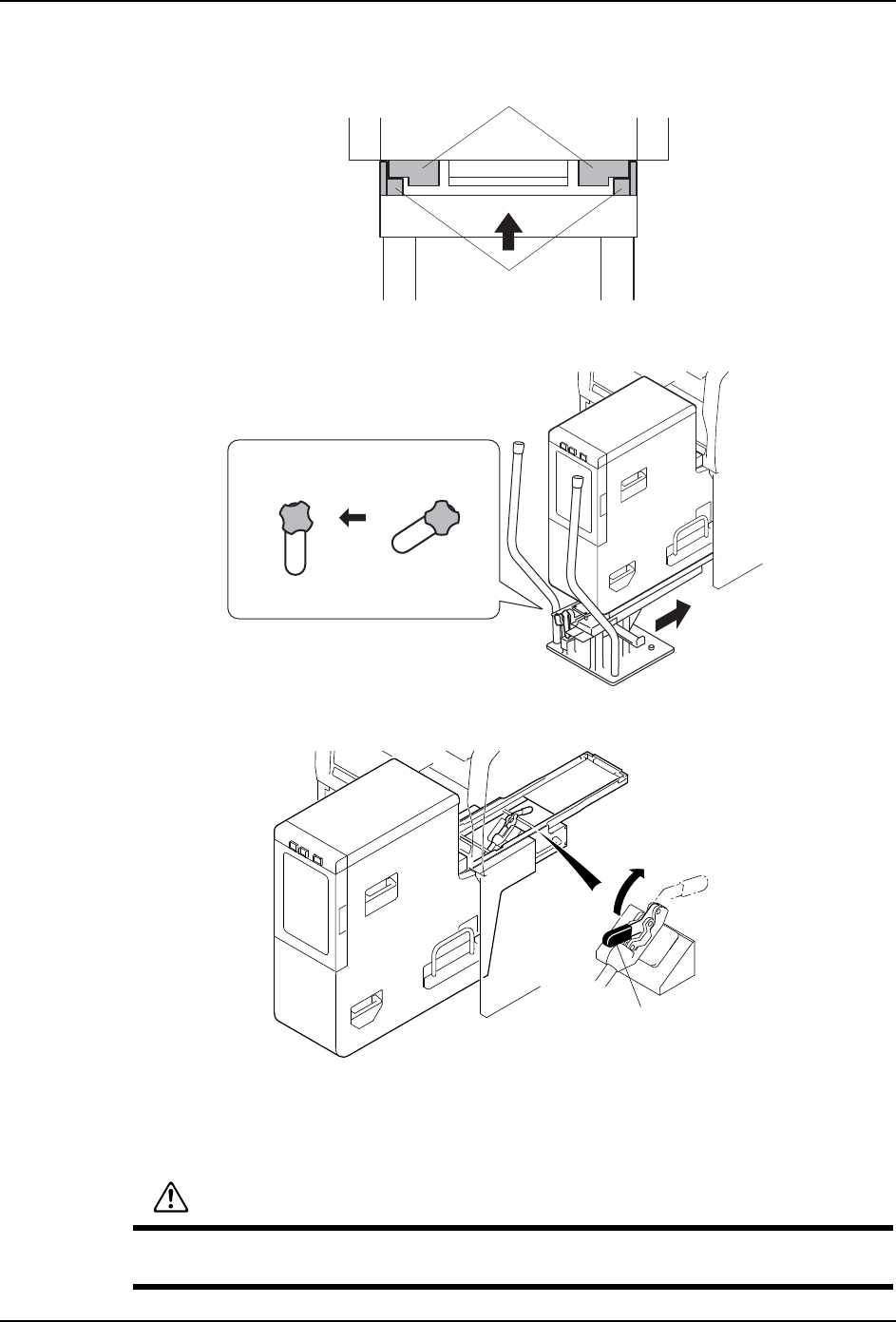

4. 转动摇柄调整台车的高度，使台车的轨道上面与料盘单元 -M 的底部接触。
5. 把台车压入到模组中，使其与料盘单元-M联结。锁定旋钮(红色)自动地移动到锁定位置。
6. 抬起料盘单元 -M 中央部的夹紧杆，松开模组侧的夹紧。
7. 将搭载料盘单 -M 的台车慢慢地从模组中拉开。
8. 为了安全，锁定台车的脚轮。
01NST-0391Sa
᭭Ⲭऩܗ0ջ䴶ⱘ䔼䘧
ৄ䔺ջ䴶䔼䘧
01NST-0393S
䫕ᅮԡ㕂
ᵒᓔ䫕ᅮԡ㕂
䫕ᅮᮟ䪂㧔㑶㡆㧕
།㋻ᶘ
01NST-0394S
警告
搭载在台车上的料盘单元 -M，重心位置较高，处于不安定的状态。将料盘单元 -M 在台
车上保管或进行搬运时，请注意不要翻倒。会使机器损坏或者受伤。
5. 基本操作 QD145-13
184 NXT II 机械手册

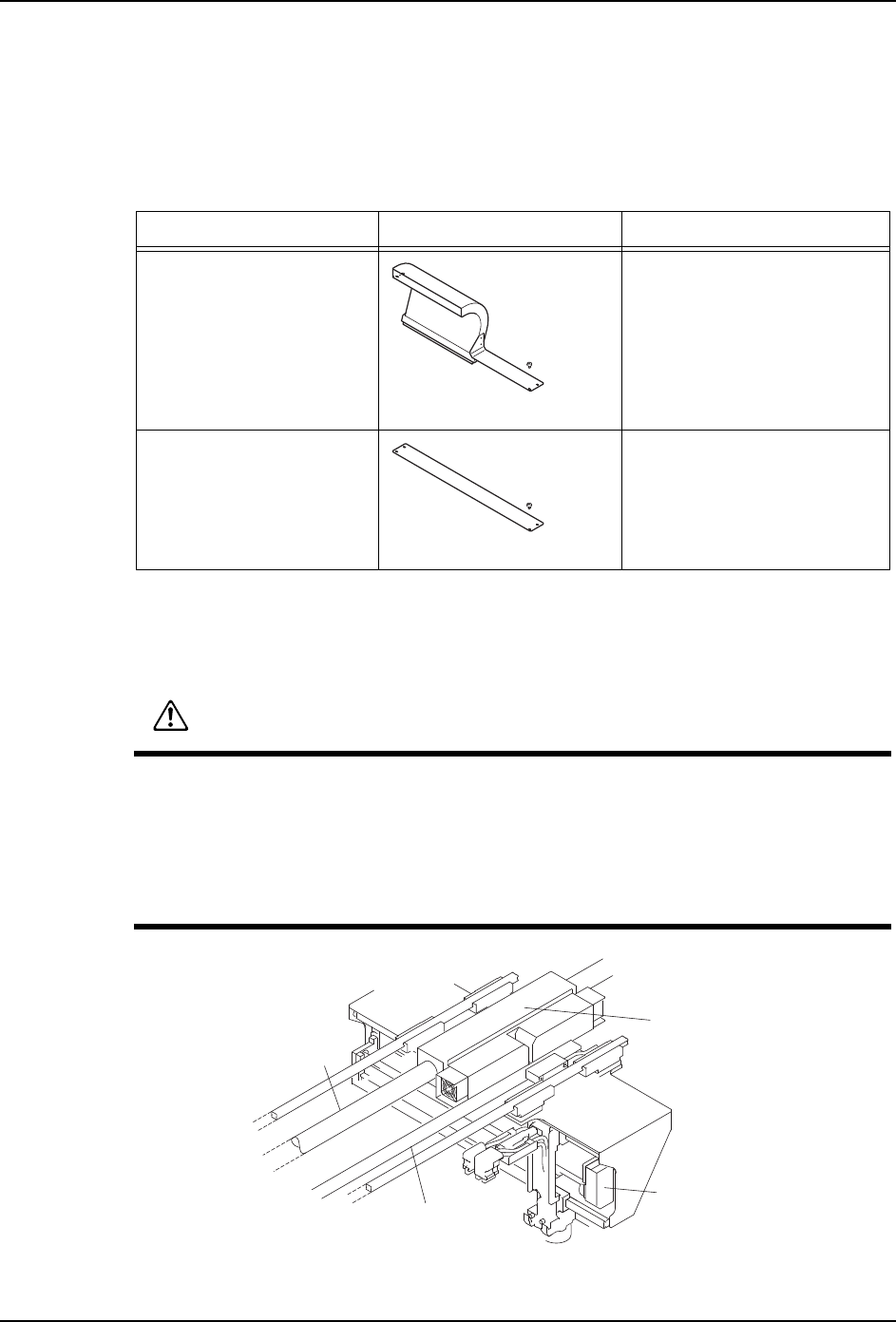

5.11.6 废料带输送槽的更换
使用料盘单元 -M 的时候，需要取下标准的废料带输送槽，与专用槽或者盖板交换。请把 1
台的料盘单元 -M 以单侧搭载使用时安装专用输送槽，2 台料盘单元 -M 以双侧搭载使用时安
装盖板。
输送槽的种类
更换方法
名称 形状 用途
料盘单元 -M 专用槽 使用在一侧搭载时 （位置 B）
盖罩 使用在两侧搭载时 （位置 A
和B）
01MEC-0218
01MEC-0219
注意
在模组内进行操作时，请不要将输送槽接近 Y 轴。由于线性马达会产生磁力吸引输送
槽，有可能造成输送槽或者轴的损伤。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。
01MEC-0324Sb
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
