5. 基本操作 QD145-13
186 NXT II 机械手册

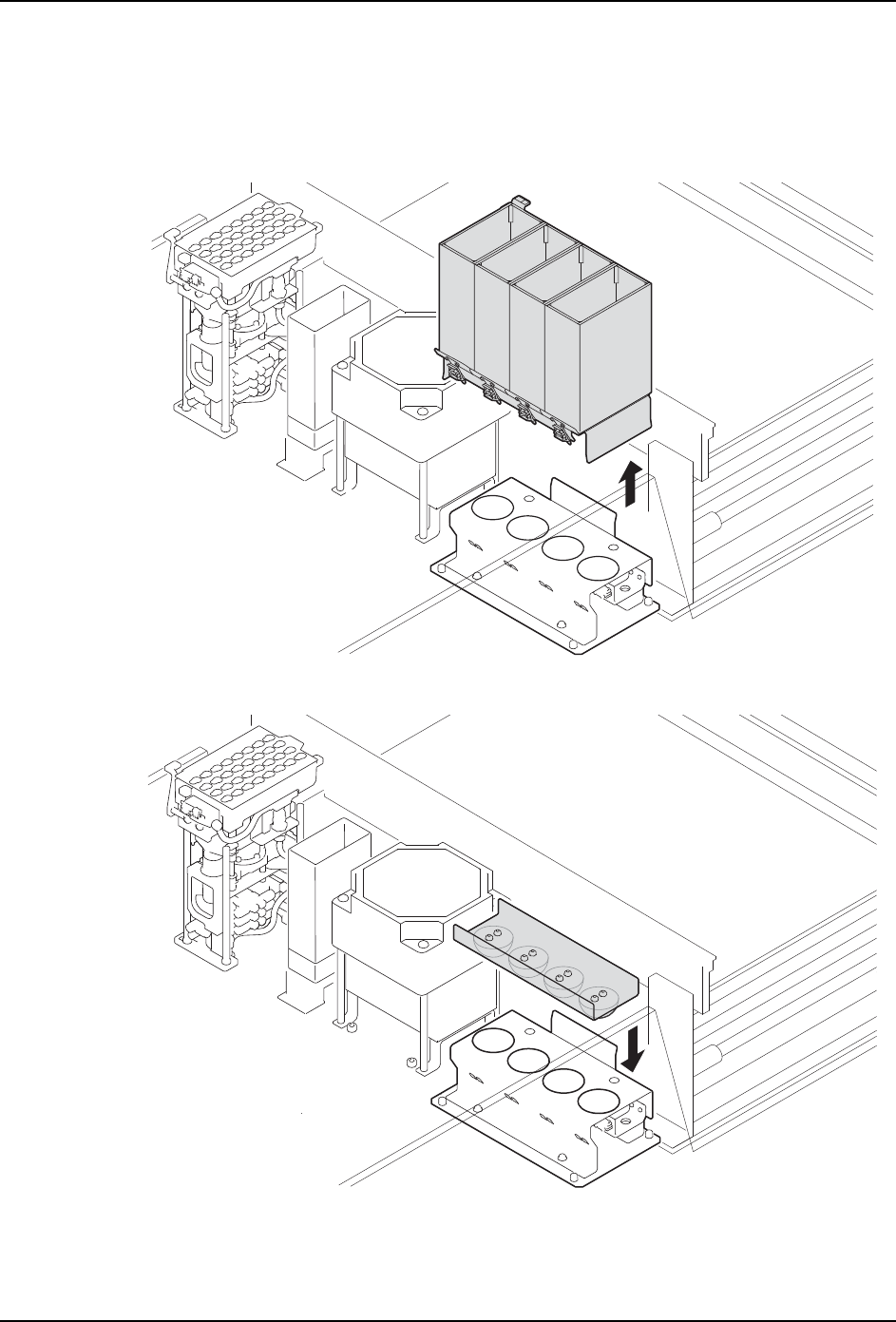

5.11.7 分类不良元件排出盒的更换
如果在附有分类不良元件排出盒的模组使用料盘单元 -M 的时候，请把盒子部分换成料盘单
元 -M 专用的空盖板。
1. 请取下分类不良元件排出盒的盒子部分。
2. 请料盘单元 -M 专用空盖板反面的半球的部分插入到台座的孔中。
01MEC-1184
01MEC-1185
QD145-13 6. 预防保养
NXT II 机械手册 187
6. 预防保养
6.1 关于预防保养
预防保养工作有检查、清扫、加油等，是防止机器的不正常、使机器达到设计性能而不可缺
少的一项工作。请按照以下所记载的要领进行操作。
·此处记载的操作内容，既有针对负责维修保养的人员的内容，也有针对负责操作
的人员的内容。
·此处只记载有关机器本体的保养操作内容，关于供料器的保养操作请参照 「Fuji
智能供料器使用手册」。
·此处只记载有关贴装工作头的维修保养操作内容，关于供料器的保养操作请参照
「贴装工作头维修保养手册」。
6.1.1 关于操作周期
1 天 (24 小时 )、1 周 (160 小时 )、2 周 (320 小时 )、1 个月 (700 小时 )、3 个月 (2000 小
时 )、6 个月 (4000 小时 )、1 年 (8000 小时 )、以及 12000 小时左右。此外还有机器在运行
后的定期操作、特定的机械操作所需要的操作、故障发生时等必须要进行的操作。（参考 "
6.2 操作一览表 "）另外 , 在手册中记载的维修保养周期是大致标准。根据机器的使用环境
或者使用状况，操作周期有时会缩短。
6.1.2 操作时的注意点
a. 在进行维修保养操作时，请使机器处于半停止或全停止的状态后再按照规定的步骤进
行操作。其他场合时，请切断电源和气源、排放出残留的空气后再进行操作。
b. 在机器内部，不容许使用压缩空气进行吹拂，以免使细小的元件和异物飞入机器内
部，影响机器的运转。
c. 在进行从机器上拆除贴装工作头的作业时，请放在选项的工作头维修保养架上或者将
其横躺在作业台上。
d. 请向贴装工作头的背面的真空压供应口用空气枪等吹压缩空气，有可能损伤工作头内
部造成动作不良。
01MEC-0886S
ぎ⇨य़կᑨষ
ⳳぎय़կᑨষ
6. 预防保养 QD145-13
188 NXT II 机械手册
6.1.3 准备的用品
备注 )表中的治具全是选项。
治具 用于吸嘴内部的清扫
治具 Fuji 润滑油枪配套工具 AWPJ8201 用于润滑油加油嘴的加油
治具 用于清扫元件相机的治具 用于清扫元件相机玻璃面
清扫吸嘴用通针ＡＷＰＪ８１００
⫼ఈ⏙ᠿ⊏$$;<
