QD145-13 5. 基本操作 NXT II 机械手册 163 11.将插头连接到原来 的位置上。V12 工作 头时，请按照插头 3、插头 2、插头 1 的顺序 进行 连接。 备注 ) 1. 安装串行号 No. 不同的贴装工作头后， 请在吸嘴平台上安装治具。 详细请参 考 " 5.8.5 治具吸嘴的设置 "。 2. 工作头的手柄是带状式的时候 ，请确实地将拉出的手柄收存好。手柄在拉出的情况 下进行运转时，会成为在机…
5. 基本操作 QD145-13
162 NXT II 机械手册

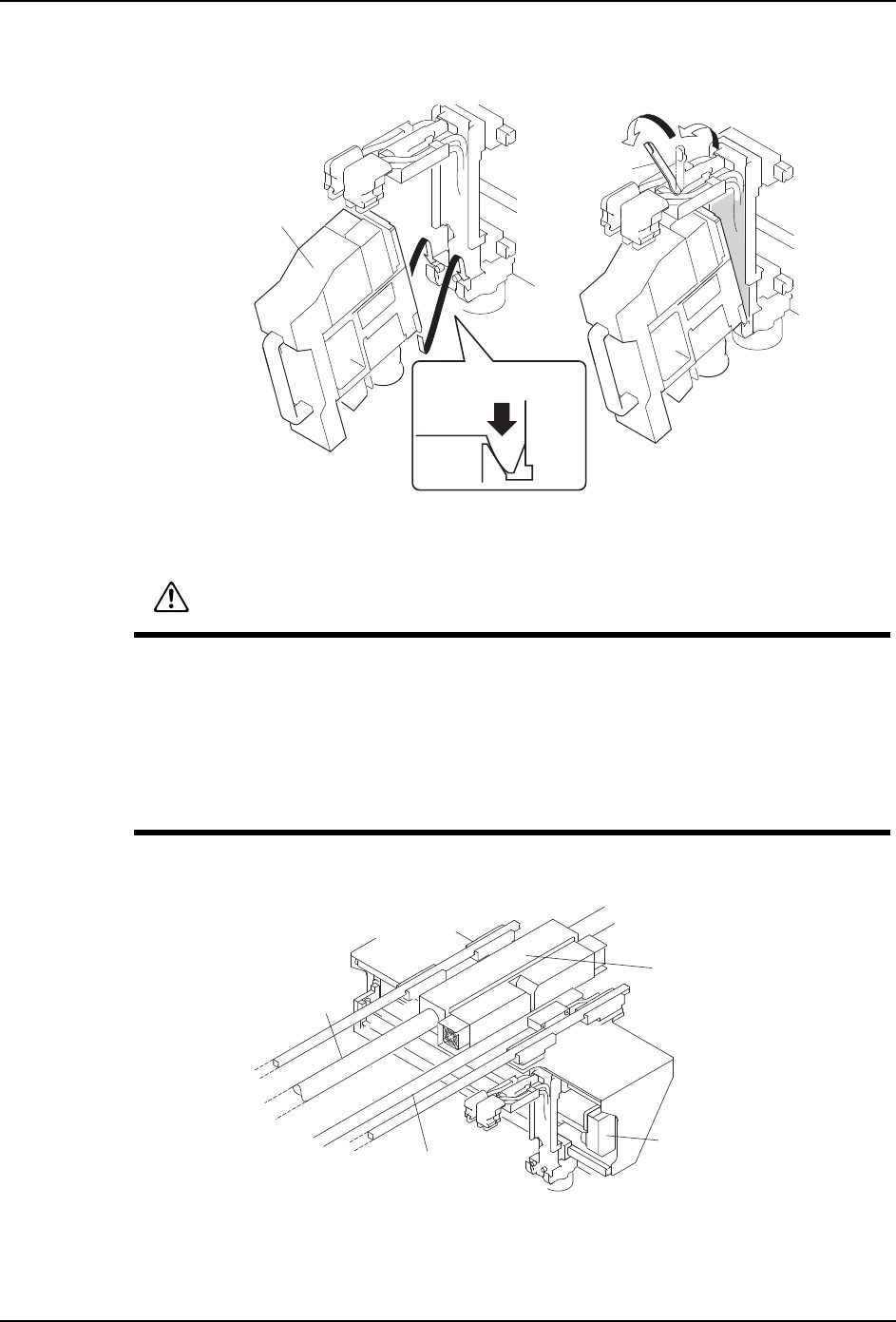

10.握住贴装工作头的手柄，将工作头的夹紧部挂到吸嘴头上，将拉杆处于向左倾斜的状态
下将工作头压向吸嘴头。将手从拉杆放开。
䌈㺙Ꮉ༈
01MEC-0186S
ᢝᴚ
ᇚ䌈㺙Ꮉ༈⹂ᅲഄय़
ఈ༈
Ꮉ༈
ఈ༈
注意
在模组内进行操作时，请不要将贴装工作头接近 Y 轴。由于线性马达会产生磁力，有
可能造成贴装工作头或者轴的损伤。另外，安装 / 拆除必须请在工作头的更换位置进
行。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。
01MEC-0324Sb
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
QD145-13 5. 基本操作
NXT II 机械手册 163

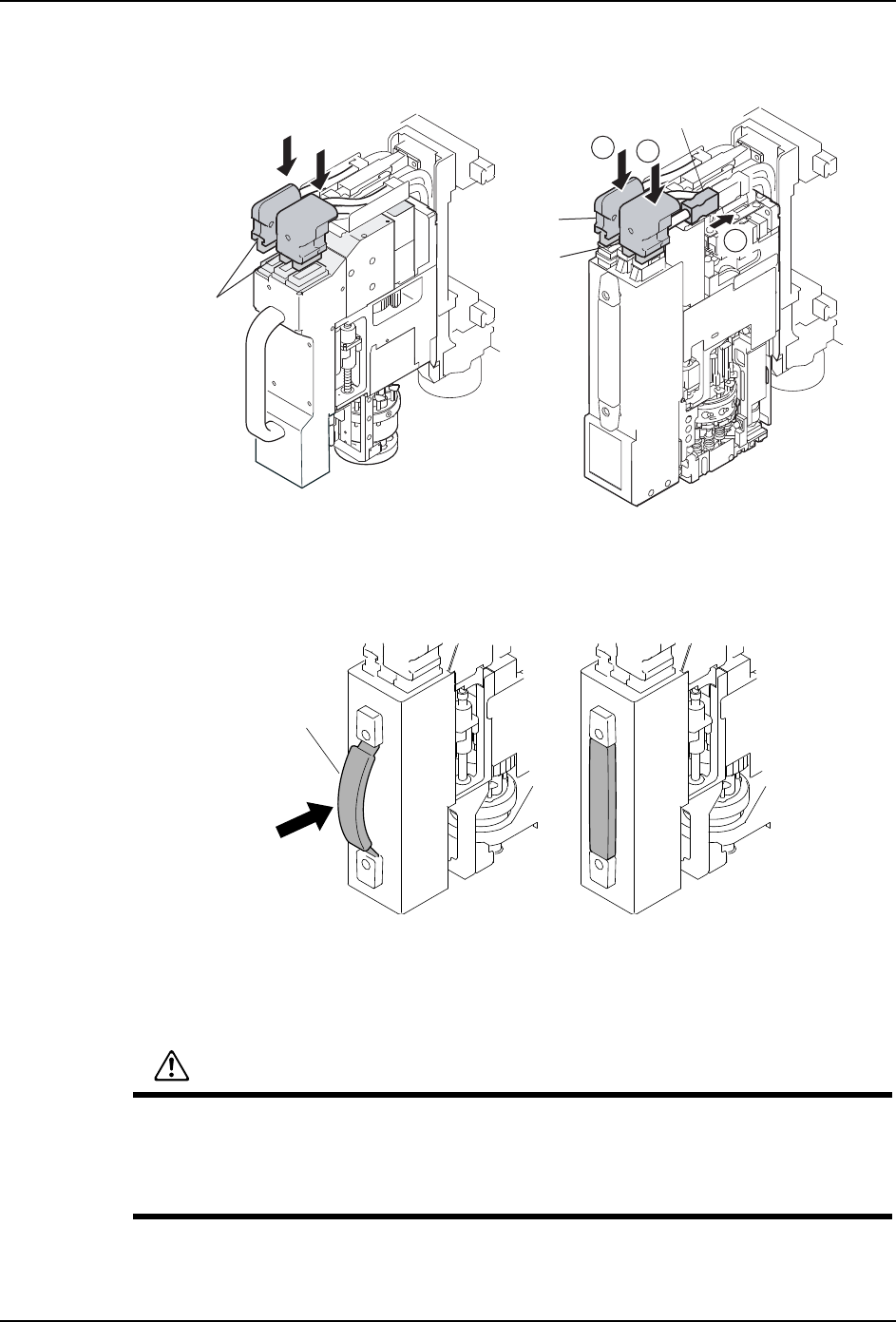

11.将插头连接到原来的位置上。V12 工作头时，请按照插头 3、插头 2、插头 1 的顺序进行
连接。
备注 )
1.安装串行号No.不同的贴装工作头后，请在吸嘴平台上安装治具。详细请参考" 5.8.5
治具吸嘴的设置 "。
2. 工作头的手柄是带状式的时候，请确实地将拉出的手柄收存好。手柄在拉出的情况
下进行运转时，会成为在机器内部因干涉而造成破损的原因。
12.在插入模组之前，请确认 XS 轴或者其他机器的一部分是否凸出。凸出的时候，请将其轴
移动到正确的位置后插入模组。
13.握住模组的手柄，在解除模组的刹车的状态下，慢慢地将模组压入。
01MEC-0839S
ᦦ༈
ᦦ༈
9Ꮉ༈!
ᦦ༈
ᦦ༈
6<66
ᏺ⢊ᓣᶘ
警告
·在将模组插入基座时，请确认模组的后方是否有人。有可能身体和手指夹入模组和基
座之间的空隙中而受伤。
·在拉出 / 插入模组时，请不要把手指放入相邻的模组之间。有可能手指夹入模组之间
而被切断。
5. 基本操作 QD145-13
164 NXT II 机械手册
14.将模组压入到不能动时，模组自动地被夹紧。即使不发生错误模组也不会自动地锁定
时，请稍微将模组向己方拉回一些后重新压入。
5.8.4 在使用 V12 工作头、带元件侧面识别功能工作头时的注意事项
使用 V12 工作头、带元件侧面识别功能的工作头，在将搬运轨道的最大宽度指定为 230mm 以
下进行运用时，工作头的一部分有可能与搬运轨道的导轨发生干涉。
这时，在装卸贴装工作头之前，请按照以下的步骤移动工作头的更换位置。
1. 请卸下吸嘴置放台。
2. 请拉动 XY 滑动部，使贴装工作头处在吸嘴更换器的上方。
注意 )请不要握住贴装工作头或工作头的手柄来拉动。
备注 )定位相机的端面与搬运轨道导轨的端面对齐的位置是贴装工作头拉动的参考位置。
注意
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
在料盘单元 -M、料盘供料器、部件排出搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能
性。
1676
;<⒥ࡼ䚼
1676
ᅮԡⳌᴎ
ᨀ䖤䔼䘧ᇐ䔼
