8. 部件的更换 QD145-13 484 NXT II 机械手册 e. 从料盘单元内侧拆除侧盖罩上部右侧固定 螺母。 f. 拆除在外侧的固定螺栓 (7 根） ，拆除侧盖罩 ( 上部右侧 )。 6. 侧盖罩 ( 上部左侧 )。 a. 在前门铰接部，拆除侧盖罩上部左侧固定 螺母 (2 个 )。 b. 拆除在外侧的固定螺栓 (6 根） ，拆除侧盖罩 ( 上部左侧 )。
QD145-13 8. 部件的更换
NXT II 机械手册 483

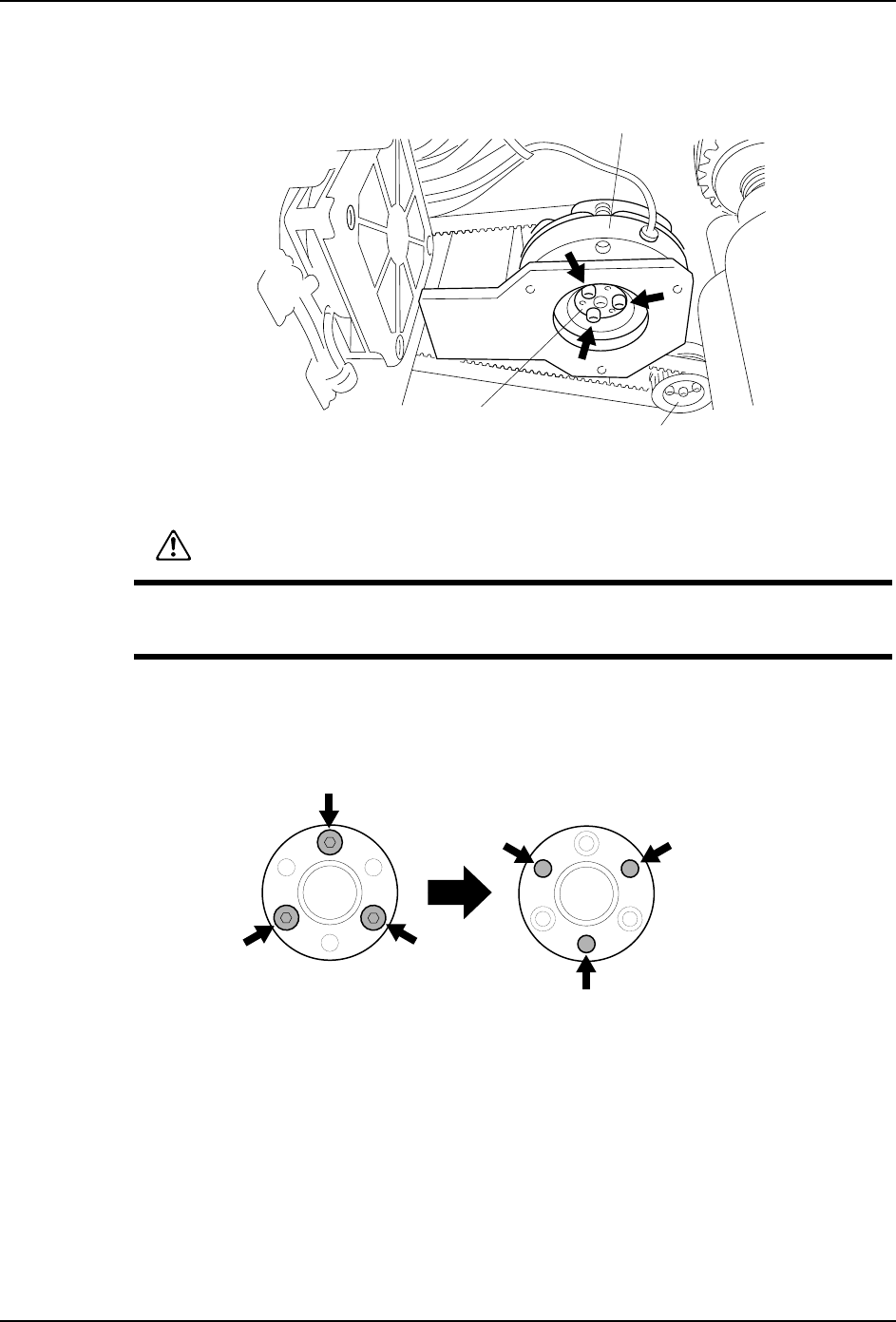

b. 拆除制动单元的固定螺栓 （3 根）。
注意 )请绝对不要松动相邻的 TZ 轴的马达轮 （*）。
c. 固定环由于锈蚀的作用而仅仅地咬合在一起，通常不能轻易地将螺栓松开。在此将拆
除的螺栓拧入未使用的螺纹孔中可以减少固定环的咬合。
d. 将升降台的电磁吸盘用手降低，以便可以从内部操作侧盖板内的固定螺母。
ࠊࡼ఼ऩܗ
䖲⦃
0(&6
7=䕈偀䖒䕂
警告
松开固定环后会因为升降台的电磁吸盘的自重而下降。请不要把手放入电磁吸盘的下
部。手指有可能受伤。
0(&6
ᵒᓔ㶎ᷧᑊҢ䖲⦃Ϟᢚ䰸ޕ
ᇚᢚ䰸ⱘ㶎ᷧᢻܹՓ⫼ⱘ㶎㒍ᄨЁޕ
8. 部件的更换 QD145-13
484 NXT II 机械手册

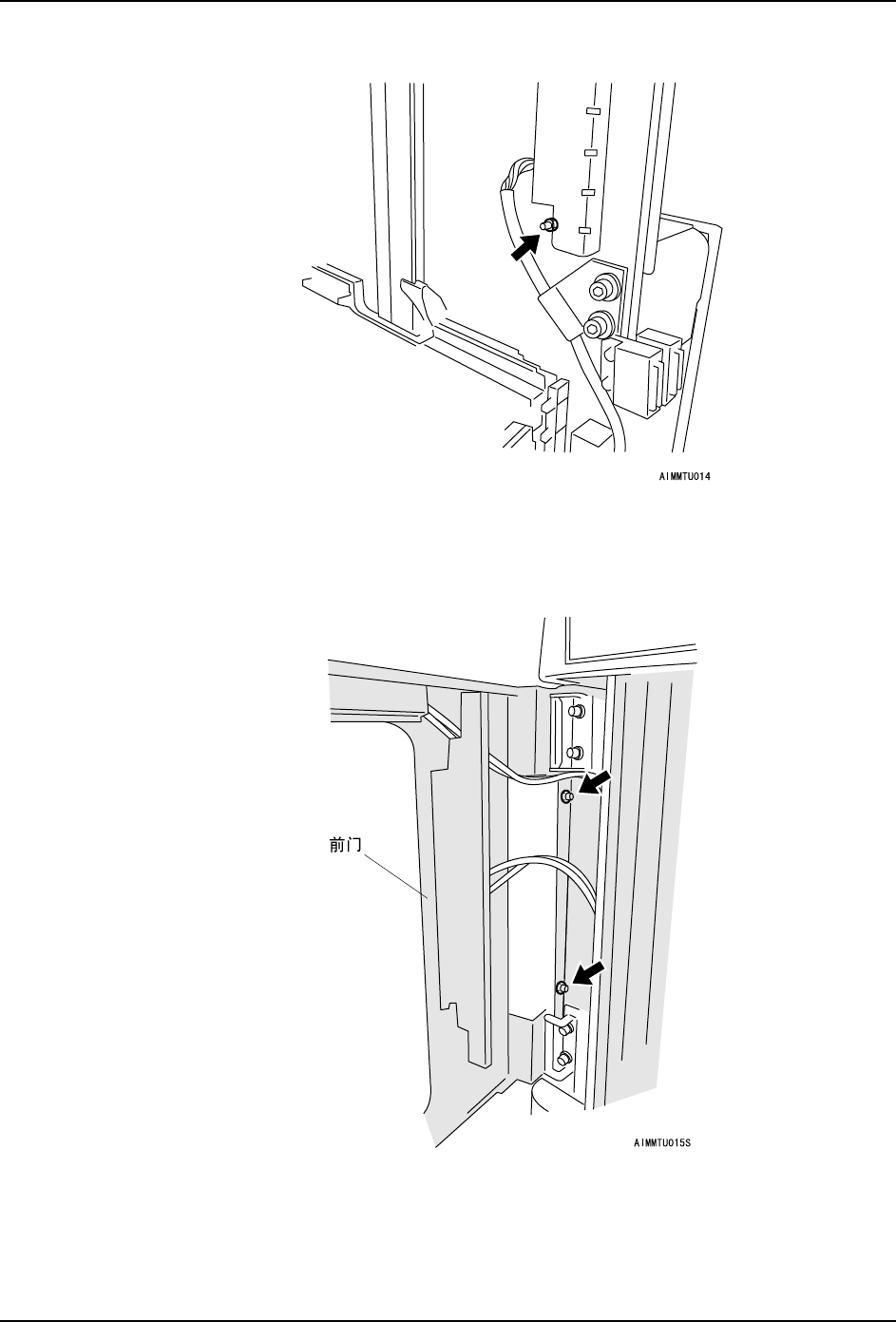

e. 从料盘单元内侧拆除侧盖罩上部右侧固定螺母。
f. 拆除在外侧的固定螺栓 (7 根），拆除侧盖罩 ( 上部右侧 )。
6. 侧盖罩 ( 上部左侧 )。
a. 在前门铰接部，拆除侧盖罩上部左侧固定螺母 (2 个 )。
b. 拆除在外侧的固定螺栓 (6 根），拆除侧盖罩 ( 上部左侧 )。
QD145-13 8. 部件的更换
NXT II 机械手册 485

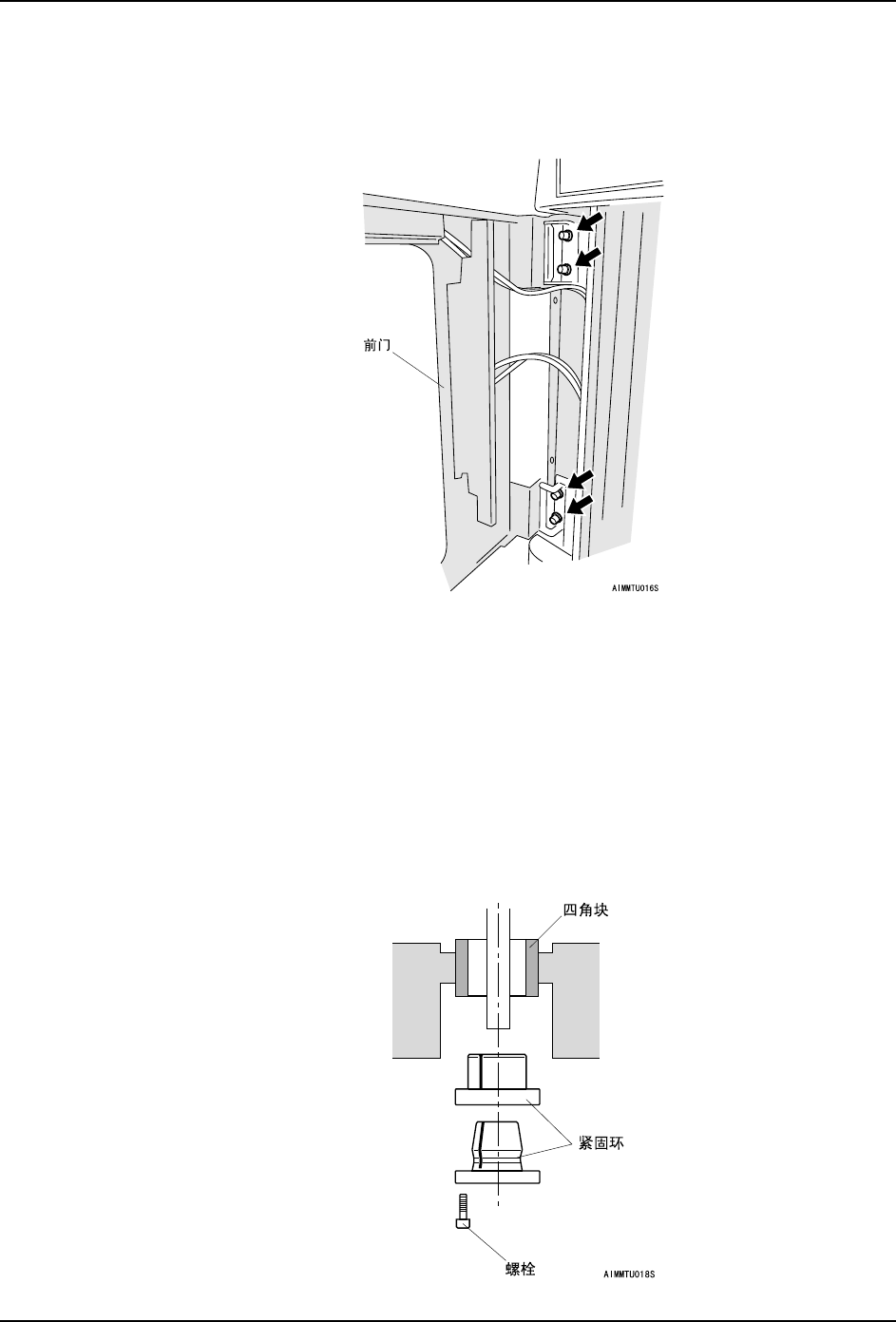

7. 前门
a. 将空气管 （4 根）从前门气缸拆除。
b. 拆除前门铰接部的固定螺栓 （4 根）。
c. 拆除前门。
8. 侧盖罩 ( 下部右侧 )
拆除固定螺栓，拆除侧盖罩 ( 下部右侧 )。
9. 侧盖罩 ( 下部左侧 )
拆除固定螺栓，拆除侧盖罩 ( 下部左侧 )。
8.21.4 安装方法
1. 盖罩的安装请按照与拆除的相反的步骤进行。
2. 将料斗架处于上端位置上，固定紧固环。紧固环的紧固螺距 :4.0Nm
