15.组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓 （6 根 )。

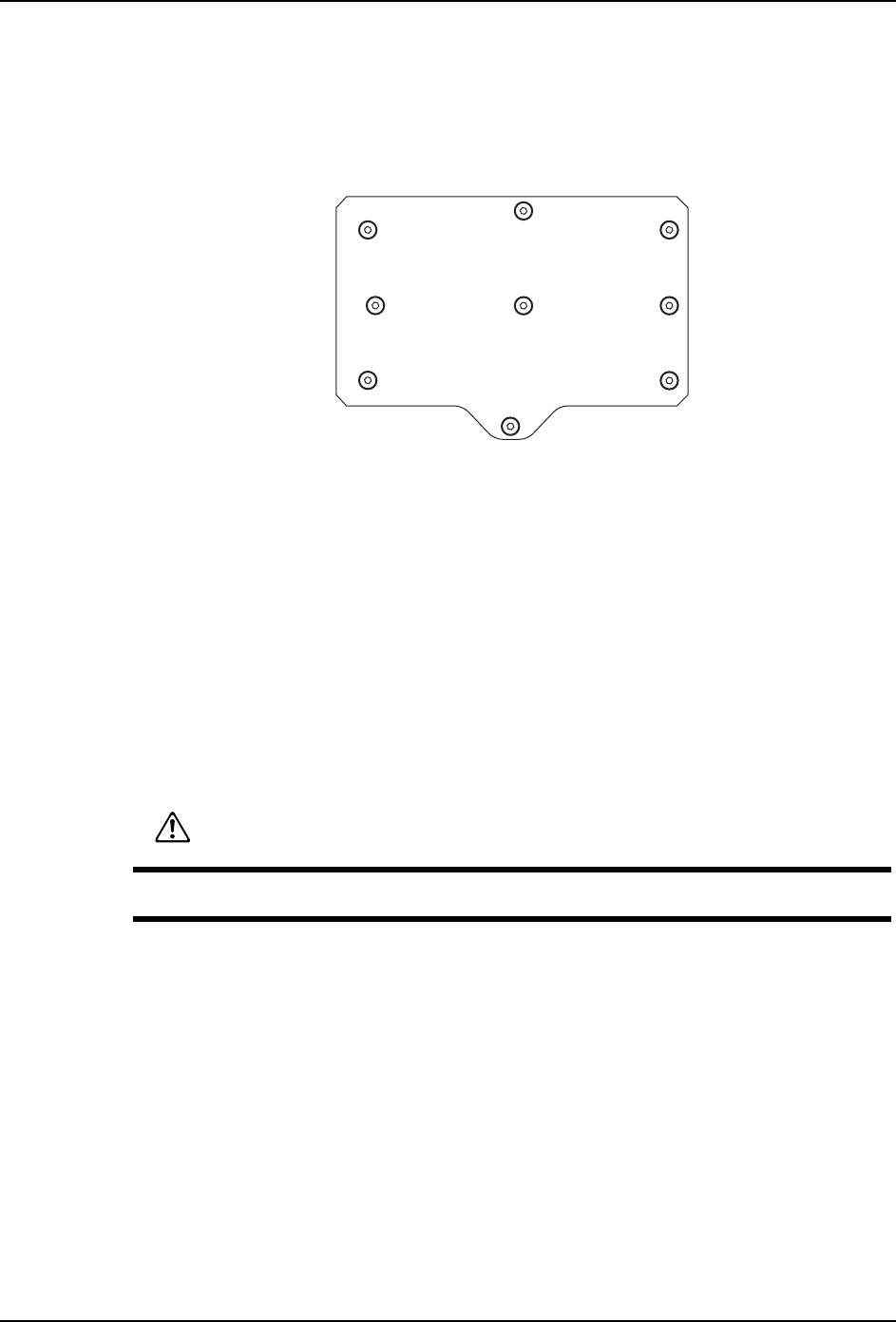

c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
16.另一侧的泵头部也同样拆下，请进行元件更换。
17.请从开口部用手转动轴，确认是否顺畅地旋转。
18.安装盖罩并临时固定。
19.用转矩扳手紧固定。(10 Nm)
20.请安装新的消音器。
21.安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵安装到机器上。
2. 请按照与拆除时相反的顺序，安装所拆除的部件。
01MEC-0360a
1
2
6
7
5
9
3
8
4
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
QD145-13 7. 消耗品的更换
NXT II 机械手册 409
7.28 废料带处理单元的可动刀刃的更换
在废料带处理单元上有A型和B型2种，根据销售时期而不同。要区分2种废料带单元时，
请参考粘贴在背面或者侧面的条形码上记载的单元识别记号。
备注 )A 型的条形码粘纸贴在背面。B 型根据贩卖时期不同，有贴在背面和侧面。
·A 型单元的种类识别记号：M3-2 用 TCM3A、M6-2 用 TCM6A
·B 型单元的种类识别记号：M3-2 用 TCM3B、M6-2 用 TCM6B
7.28.1 更换时期
在可动刀刃残缺、刀口变钝等需要更换的时候。

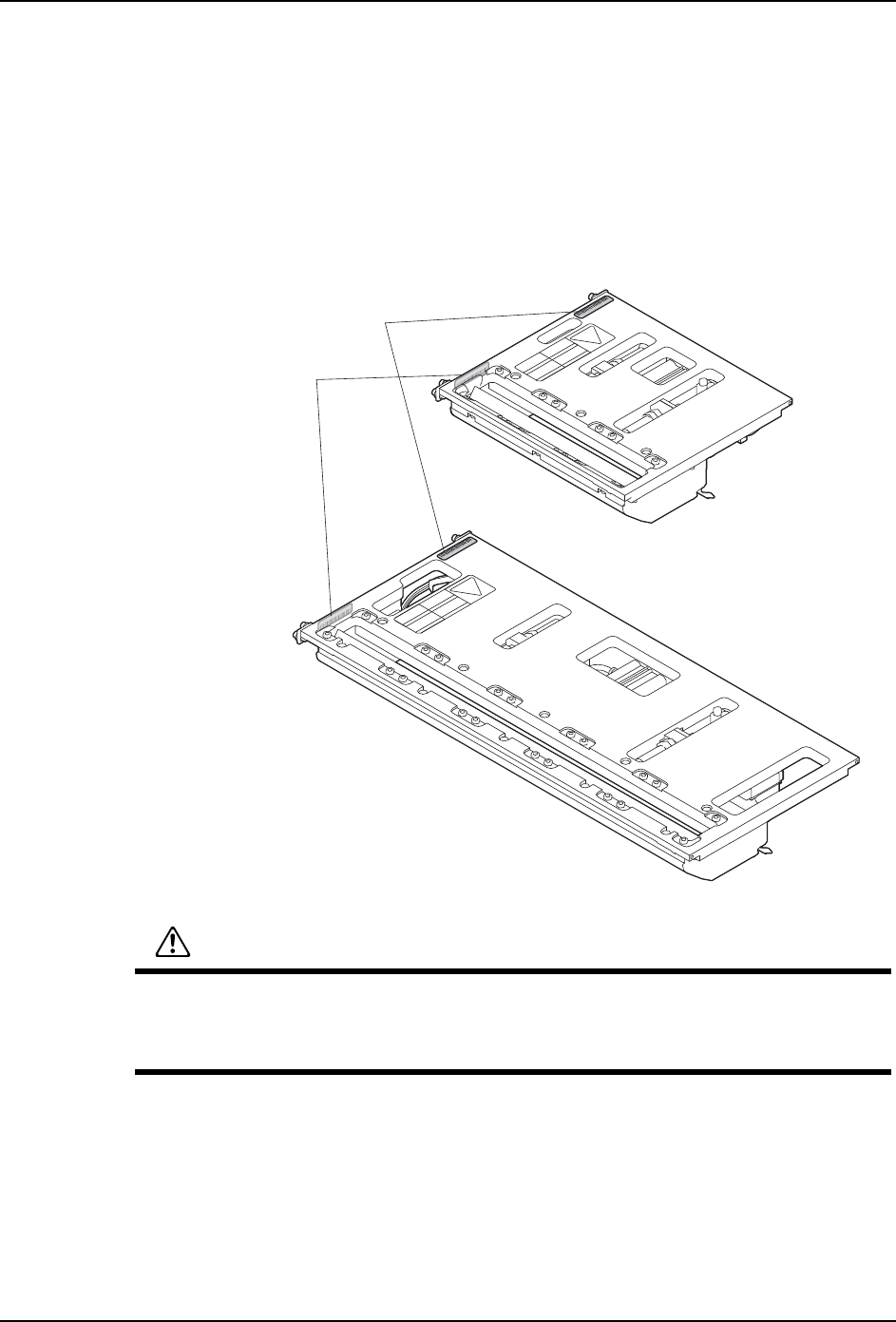

01MEC-0981Sa
M3-2⫼
M6-2⫼
ᴵᔶⷕ㉬㒌
˄㚠䴶ⱘ㉬䌈ԡ㕂˅
ᴵᔶⷕ㉬㒌
˄ջ䴶ⱘ㉬䌈ԡ㕂˅
警告
请别拔把手指等放入废料带处理单元的开口部，有受伤的可能。
除去调整间隙时，操作中请在可动刀刃和固定刀刃之间放入胶纸带等。因为有可能受
伤。
7. 消耗品的更换 QD145-13
410 NXT II 机械手册

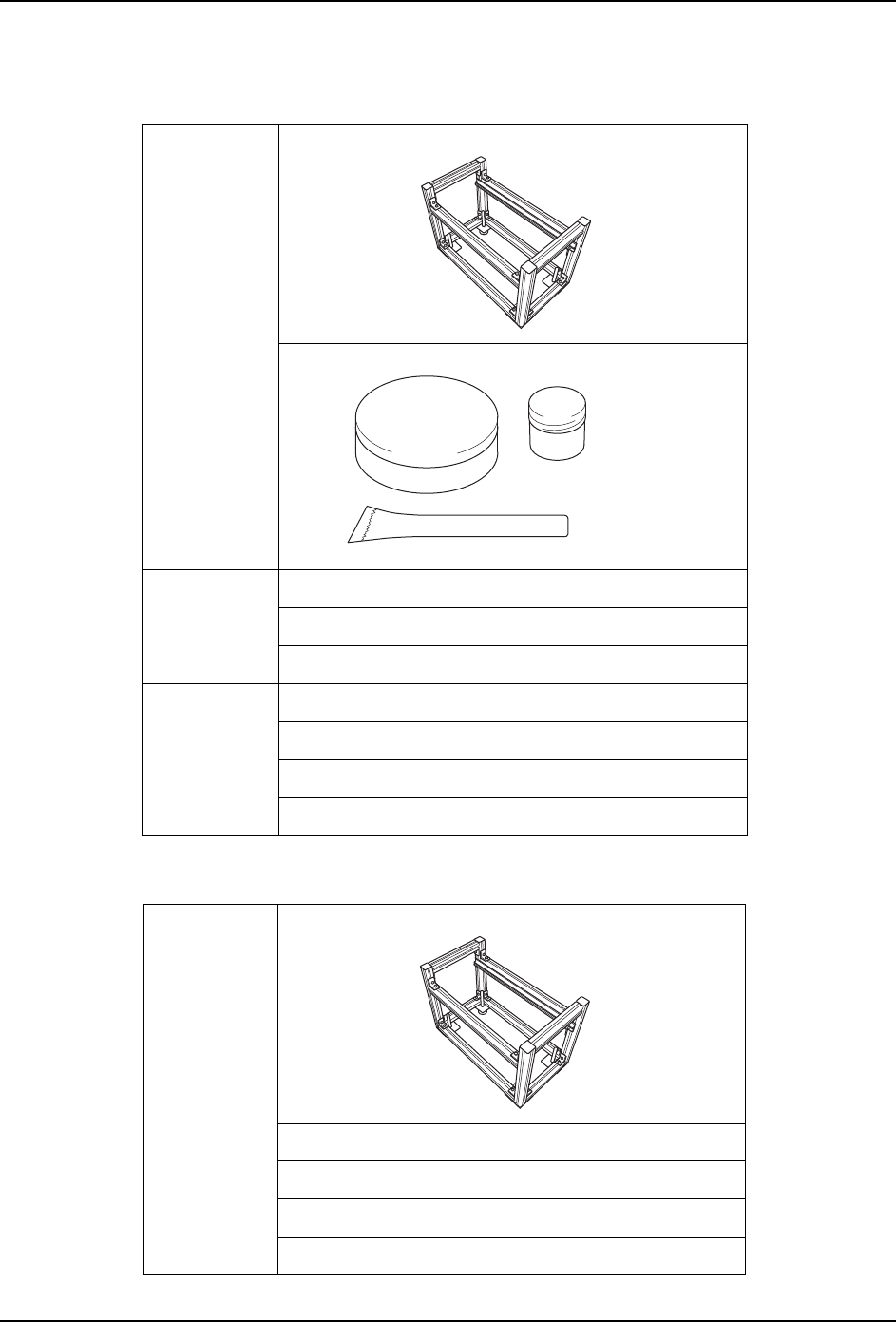

7.28.2 准备的物品
A 型的时候
B 型的时候
治具 ( 选项 ) 刀刃对齐调整用治具 AA3HT**
油灰
工具 六角扳手套件
一字型螺丝刀
榔头 ( 铜或者橡胶制品 )
其他 秤
塞尺 ( 间隙量规 ) 厚 0.02mm、0.06mm
手套 ( 橡胶及布制 )
脱脂剂
治具 ( 选项 ) 刀刃对齐调整用治具 AA3HT**
垫片 0.02mm 2MKGKPK0021
垫片 0.05mm 2MKGKPK0022
垫片 0.08mm 2MKGKPK0023
垫片 0.10mm 2MKGKPK0024
01MEC-0592
0(&6
ো6%
⎆ࠖ
⹀࣪ࠖ
ࠂߔ
01MEC-0592
