QD145-13 9. 测定和调整 NXT II 机械手册 511 在三搬运轨道搭载机上测定 H01、H02、H04(S)、G04、OF 工作头时 1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取 在 4 角 的定位点。覆盖的粘纸请贴在玻璃 电路板的定位点印刷面。 2. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明型） 。从上向下空开 5 列覆盖住定位点 的 4 列进行粘贴。空开 2 列后再贴以…
9. 测定和调整 QD145-13
510 NXT II 机械手册

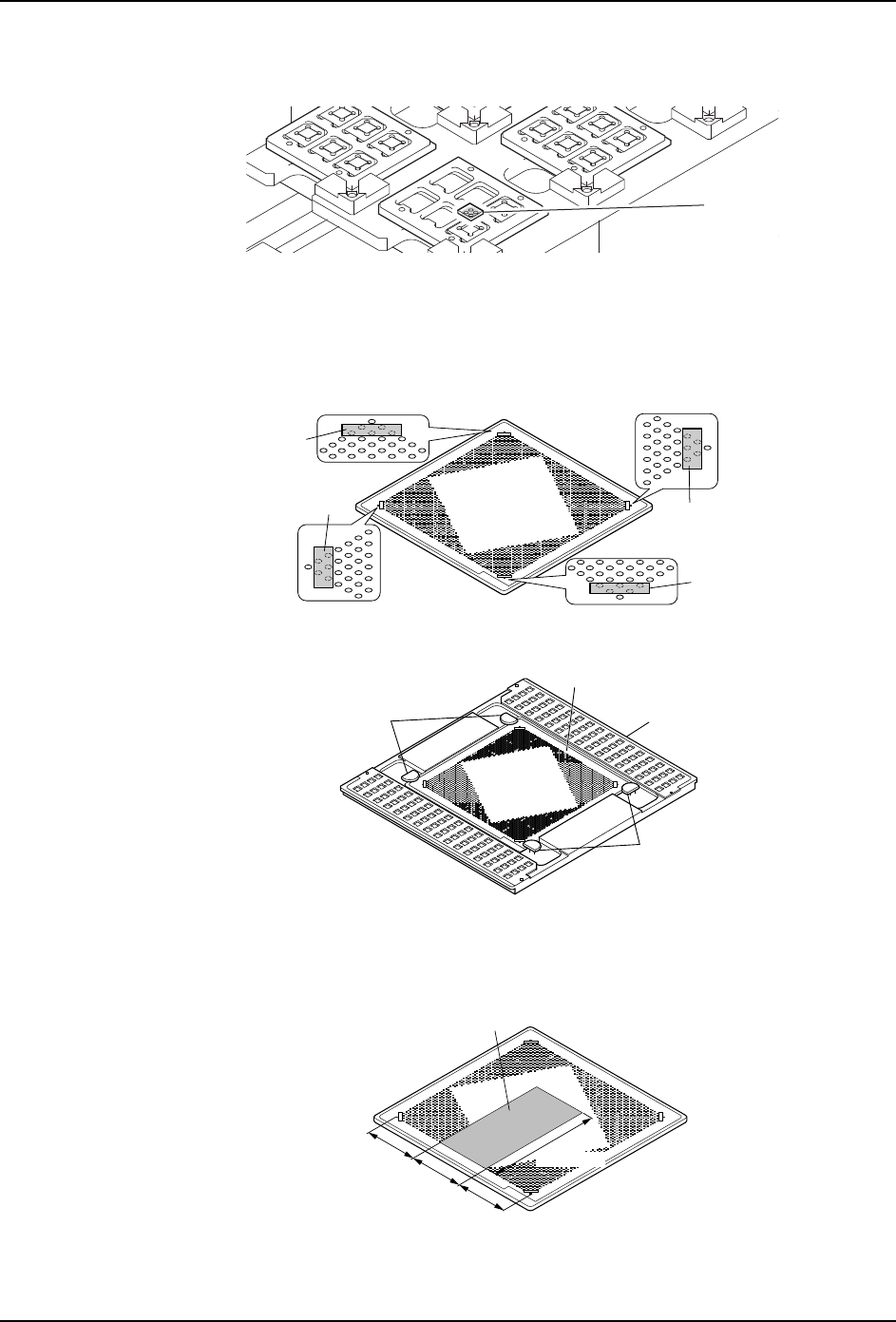

9.1.5 测定的准备 （软件版本 V5.11 以后的时候）
在单 · 双搬运轨道上测定 H01、H02、H04(S)、H08M、G04、OF 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明型）。从上向下空开 5 列覆盖住定位点
的 4 列进行粘贴。空开 2 列后再贴以下的 4 列。请注意在 4 角的定位点上，不要贴双面
粘纸。粘帖粘纸的张数如下所示。
·测定 H01, OF 工作头时 :5 张 测定 H02、H04(S)、H08M、G04 工作头时 :9 张
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 请将玻璃元件安装到治具板上。在 H01、OF 工作头上，己方的 1 列上安装 16 个。在 H04(S)
工作头上安装 64 个。
备注 )玻璃电路板的表面，请经常保持清洁的状态。
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
01MEC-0632S
⊏ᵓ
⦏⩗⬉䏃ᵓ
⫼Ѣᅮⱘ㶎ϱ
⫼Ѣᅮⱘ㶎ϱ
01MEC-0633S
ঠ䴶㉬㒌
߫
߫
߫
01MEC-0634S
⦏⩗ܗӊ
⊏ᵓ
QD145-13 9. 测定和调整
NXT II 机械手册 511
在三搬运轨道搭载机上测定 H01、H02、H04(S)、G04、OF 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明型）。从上向下空开 5 列覆盖住定位点
的 4 列进行粘贴。空开 2 列后再贴以下的 4 列。请注意在 4 角的定位点上，不要贴双面
粘纸。粘贴粘纸的张数如下所示。
·测定 H01, OF 工作头时 :5 张 测定 H02、H04(S)、G04 工作头时 :9 张
备注 )请确认玻璃电路板和双面粘纸之间没有气泡和异物。
3. 请在 6 个治具料盘 (AA83E**) 上放入 32 个辅助件 (PM0CBS*)。请在 5 个治具料盘各放入
6 个辅助件、1 个料盘中各放入 2 个辅助件。
4. 准备装载了 2 英寸料盘适配器的料盘供料器 M 型，请设定测定的模组。关于料盘供料器
的详细内容请参照 「料盘供料器对待说明书」。
5. 请在料盘适配器上安装 6 个治具料盘 (AA83E**)。
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
01MEC-0633S
ঠ䴶㉬㒌
߫
߫
߫
01MEC-0635S
⊏᭭Ⲭ
䕙ࡽӊ
01MEC-0636S
⊏᭭Ⲭ
9. 测定和调整 QD145-13
512 NXT II 机械手册
6. 请在料盘供料器上的治具料盘设置 32 个玻璃元件。请在料盘号码 1 ～ 5 的料盘中各设置
6 个、在料盘号码 6 的料盘中设置 2 个玻璃元件。
备注 )请在玻璃电路板和玻璃元件表面一直保持清洁的状态。
测定 H08、H12(S)、H12HS、V12 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上用双面粘纸（约 50mm 宽，长 100mm 以上）粘贴。此时，请注意在 4 角
的定位点上，不要粘贴双面粘纸。
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在执
行 PAM 的模组的料站上。
⦏⩗ܗӊ
01MEC-0637S
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
01MEC-0632S
⊏ᵓ
⦏⩗⬉䏃ᵓ
⫼Ѣᅮⱘ㶎ϱ
⫼Ѣᅮⱘ㶎ϱ
NXTBAS190Sb
100 mmҹϞ
⚂PP
ᴎ఼䴶ࠡϔջ
ঠ䴶㉬㒌
㑺PP
㑺PP
