8. 部件的更换 QD145-13 492 NXT II 机械手册 下盖板 1. 请 取下下盖板 ( 左侧 )。 2. 请 取下下盖板 ( 右侧 )。 3. 请 取下下盖板 ( 前面 )。 ϟⲪᵓ Ꮊջ 01MEC-046 5 Sa ϟⲪᵓ 㧔 েջ 㧕 01MEC-0474S ϟⲪᵓ 㧔 ࠡջ 㧕 01MEC-047 5 S
QD145-13 8. 部件的更换
NXT II 机械手册 491
5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
01MEC-0472
ࠡⲪᵓ
01MEC-0478S
8. 部件的更换 QD145-13
492 NXT II 机械手册

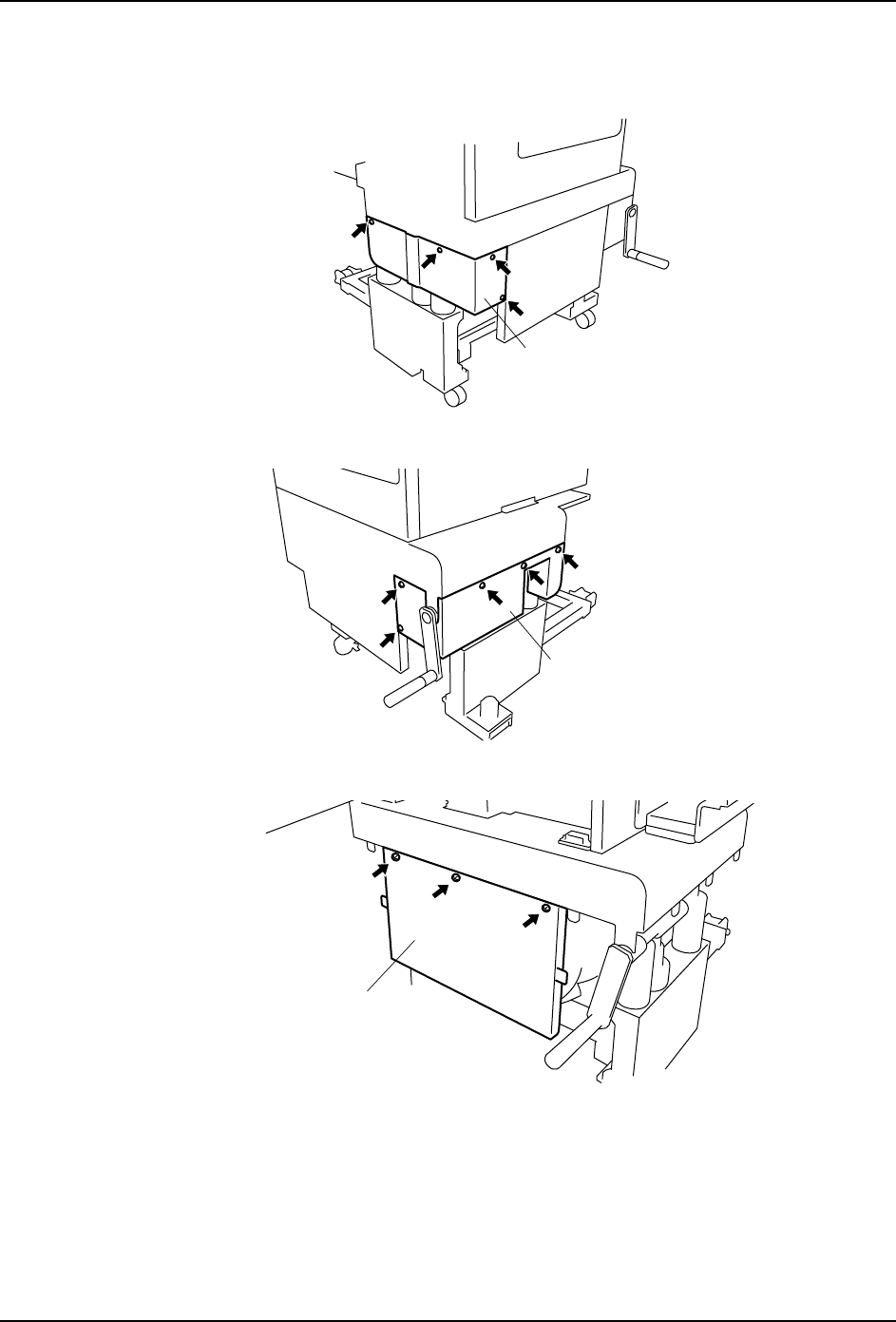

下盖板
1. 请取下下盖板 ( 左侧 )。
2. 请取下下盖板 ( 右侧 )。
3. 请取下下盖板 ( 前面 )。
ϟⲪᵓᎺջ
01MEC-0465Sa
ϟⲪᵓ㧔েջ㧕
01MEC-0474S
ϟⲪᵓ㧔ࠡջ㧕
01MEC-0475S
QD145-13 8. 部件的更换
NXT II 机械手册 493

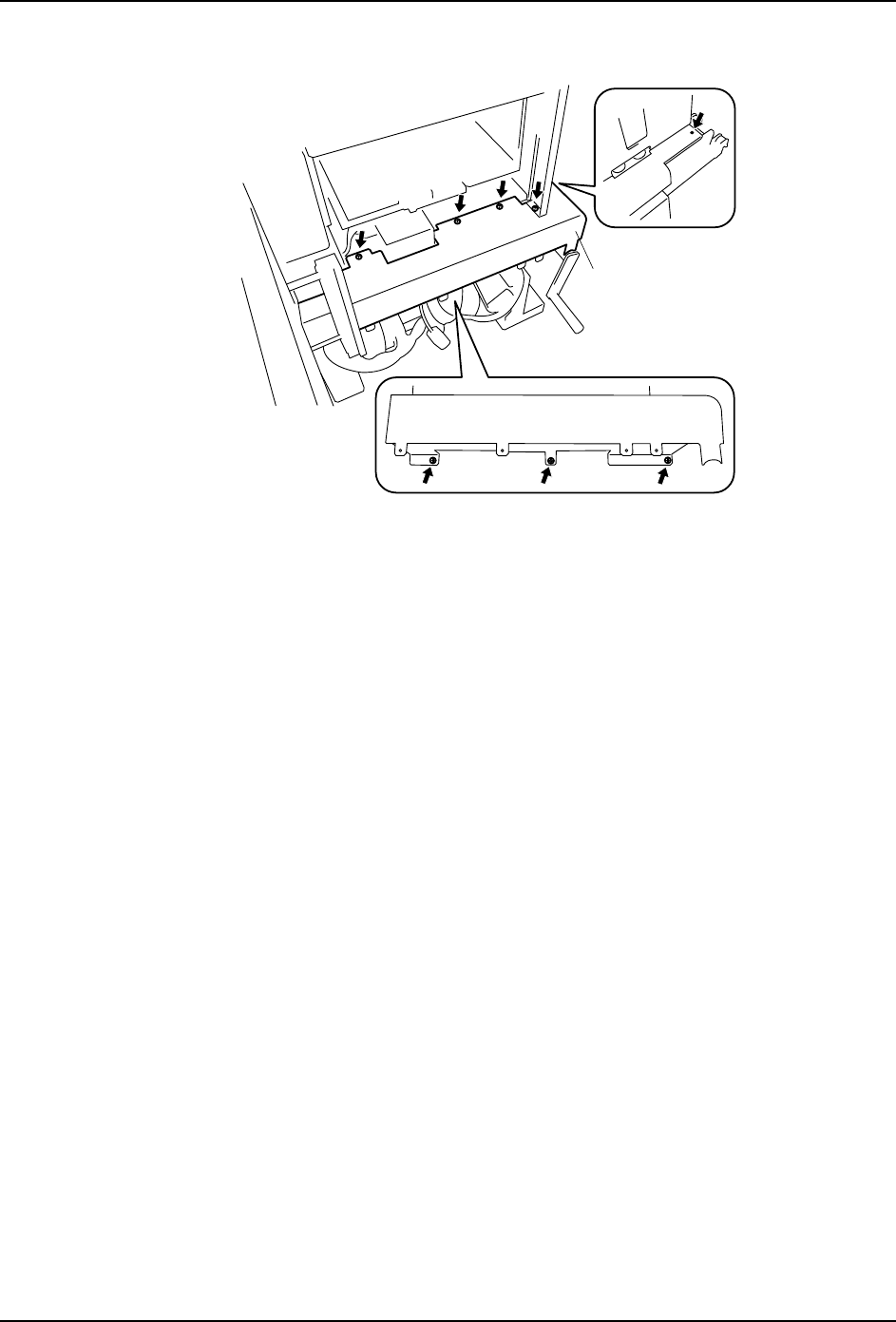

4. 请拆除下盖板的固定螺丝 (8 个 )。
5. 请拉出下盖板到面前。
ϟⲪᵓ
01MEC-0476S
