QD145-13 6. 预防保养 NXT II 机械手册 331 3. 请剥下刷子。刷子用双面胶纸粘贴着。 4. 请使用脱脂剂等，擦去粘贴刷子表面的污 垢和油分。 5. 请剥下双面胶纸的衬纸，粘贴新的刷子到 废料带处理单元上。 ㉬䌈䴶 M3-2 ⫼ M6-2 ⫼ 01MEC-1097S ㉬䌈䴶
6. 预防保养 QD145-13
330 NXT II 机械手册
6.11.16 废料带处理单元的刷子的更换
只有 B 型的废料带处理单元上附带有刷子的类型，需要这个操作。如果废料带处理单元的输
送槽内附着有切断的料带，请更换刷子。
备注 )废料带处理单元的 A 型和 B 型的识别方法，请参照 「7.28 废料带处理单元的可动刀刃
的更换」。
废料带处理单元 (B 型 )，根据销售时期没有附带刷子的时候。这个操作无用。

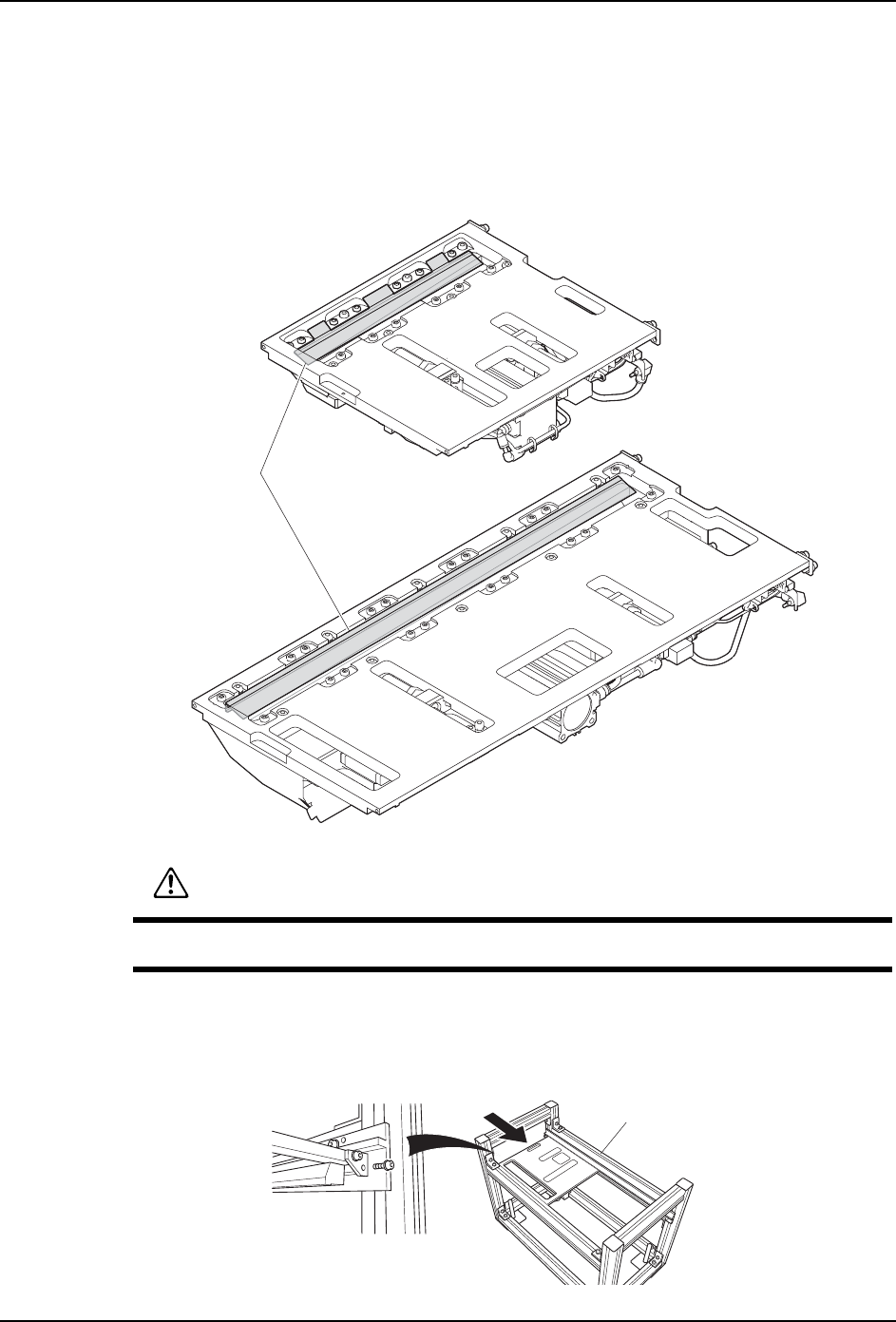

1. 请取下废料带处理单元。（详细参考 「8.4 废料带处理单元的更换」）
2. 安装废料带处理单元到刀刃对齐调整治具上。请沿着沟槽插入废料带处理单元，固定螺
栓。
ࠋᄤ
M3-2⫼
M6-2⫼
01MEC-1096S
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
01MEC-0598S
ߔߗᇍ唤䇗ᭈ⊏
QD145-13 6. 预防保养
NXT II 机械手册 331

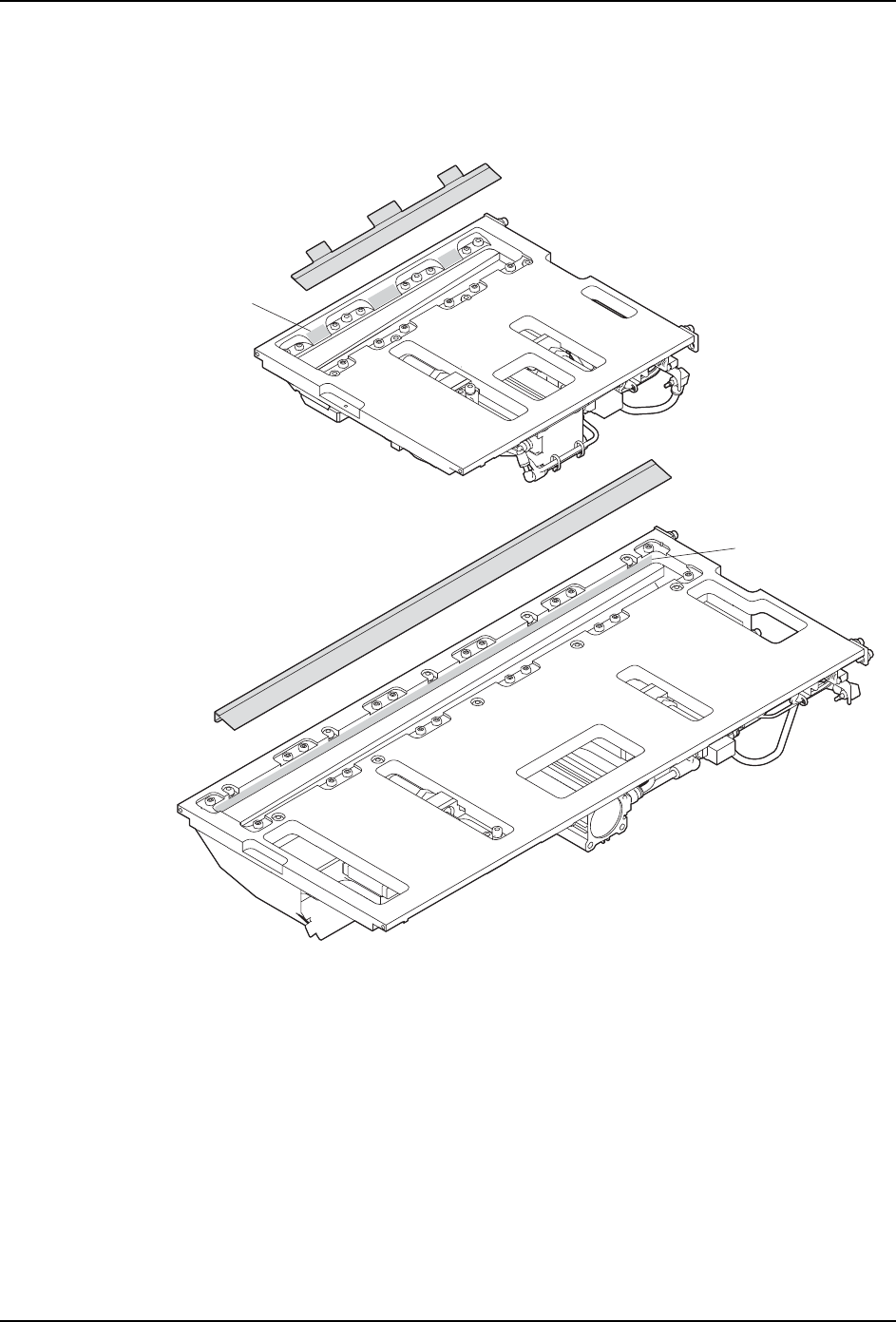

3. 请剥下刷子。刷子用双面胶纸粘贴着。
4. 请使用脱脂剂等，擦去粘贴刷子表面的污垢和油分。
5. 请剥下双面胶纸的衬纸，粘贴新的刷子到废料带处理单元上。
㉬䌈䴶
M3-2⫼
M6-2⫼
01MEC-1097S
㉬䌈䴶
6. 预防保养 QD145-13
332 NXT II 机械手册
6.11.17 对 PCU( 托架更换台车 ) 的加油
当左右手柄的杆运动不灵活等、托盘更换操作时如果 PCU 的动作有异常时加油。
对应标准料盘托架的 PCU
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请用干净的布擦去加油地方的污垢。
2. 请取 0.3cc 的 Daphne Exponex No.2 到毛刷上。
3. 请给加油地方的滑动部涂敷润滑油。
·对 (2) 的上下驱动用螺丝的加油，请在转动高度调整用手柄使其上升的状态下涂
敷润滑油。
·对 (6)、(11) 的销和 (9) 的管子支点部的加油，请在滑动部的间隙周围涂敷润滑
油。
·对 (5)、(7)、(8) 的滑轨部件的滑动部的加油时，使滑轨部件动作，当滑动面不
能涂敷润滑油时，请在滑动部件外周部分涂敷润滑油。
4. 请移动加油地方，让润滑油适应。
5. 请用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油地方 加油量 (cc)
Daphne Exponex
No.2( 出光 )
(1) 前后滑轨部的漕 (4 处 ) 0.3
(2) 上下驱动用的螺丝 0.3
(3) 上下驱动用的齿轮 0.3
(4) 前侧的弹簧 0.3
(5) 前侧的滑轨部件的滑动部 (2 处 ) 0.3
(6) 滑轨部的支点销 (2 处 ) 0.3
(7) 中央下部滑轨部件的滑动部 0.3
(8) 左侧下部的滑轨部件的滑动部 (3 处 ) 0.3
(9) 左右侧面下部的管子支点部 0.3
(10) 左右侧面下部的滑轨锁定用销外周 (2 处 ) 0.3
(11) 上部的销的滑动部
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处
0.3
