QD145-13 5. 基本操作 NXT II 机械手册 127 5.5 料盘单元 -L 的拆除 / 安装 5.5.1 准备 在安装料盘单元 -L 前，有必要从模组拆除与料带 元件相关的单元以及变更元件相机位置。 1. 卸下废料带箱。 2. 请拆除料站托架， 详细的拆除方法请参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时） 」 。 3. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」 。) 注意 在内部搭载料盘的状…
5. 基本操作 QD145-13
126 NXT II 机械手册

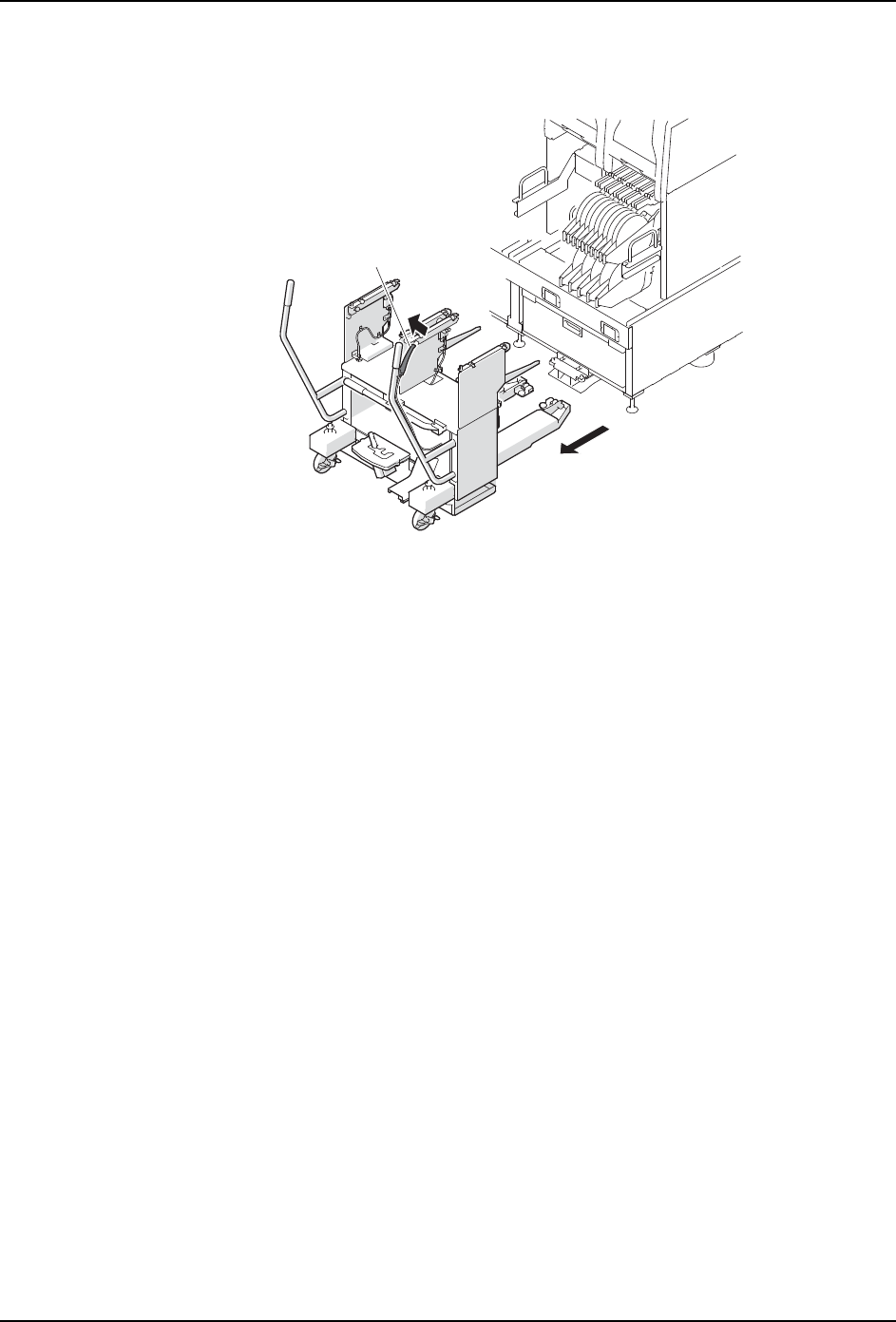

7. 请握住手柄，慢慢地拉出 PCU-2 后从基座取下。
注意 )直到确认料盘托架锁定在 PCU-2 前，请别握住手柄。
8. 按下 MANUAL 按钮，返回到 START 等待画面。
01SYS-0456S
ᶘ
QD145-13 5. 基本操作
NXT II 机械手册 127
5.5 料盘单元 -L 的拆除 / 安装
5.5.1 准备

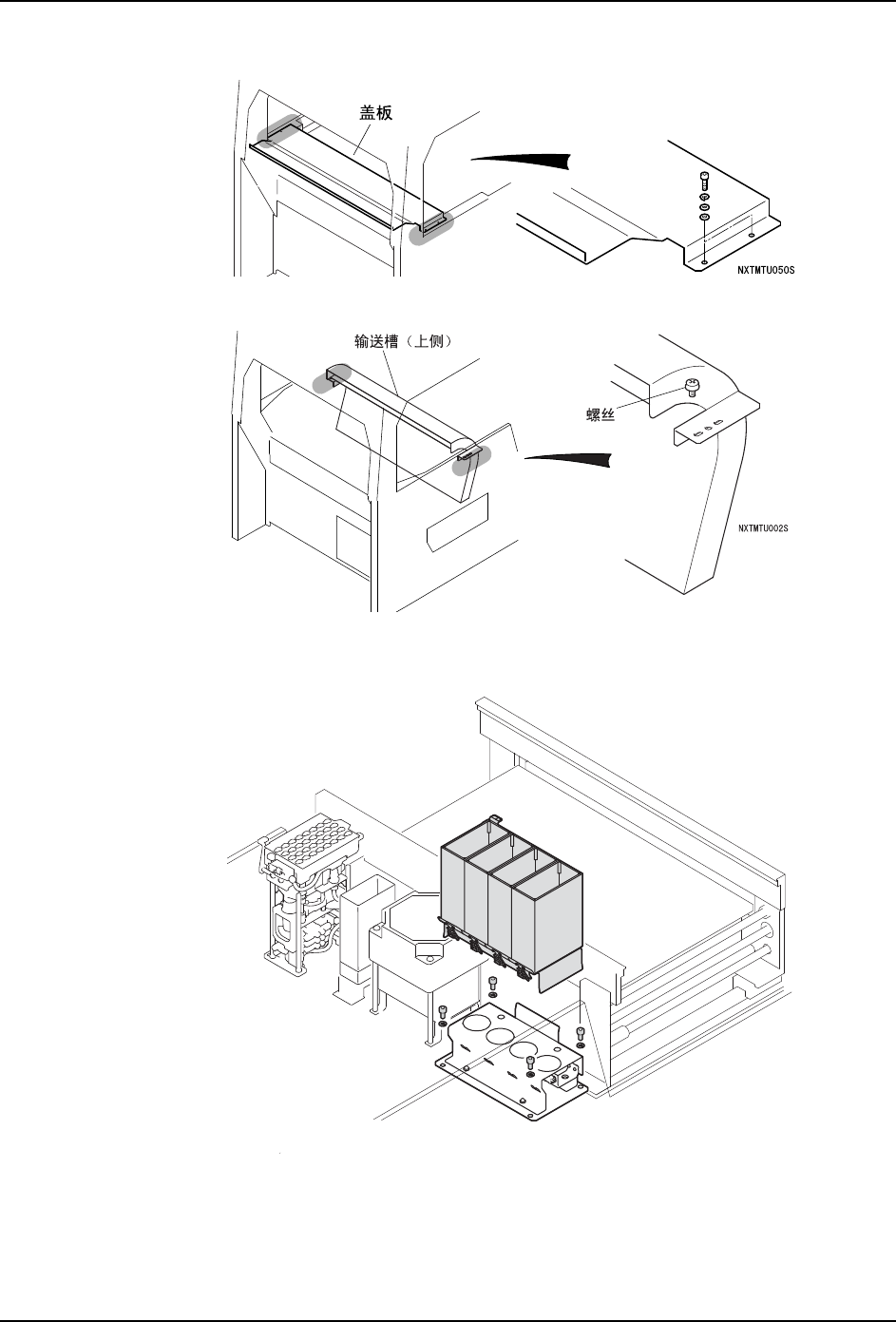

在安装料盘单元 -L 前，有必要从模组拆除与料带元件相关的单元以及变更元件相机位置。

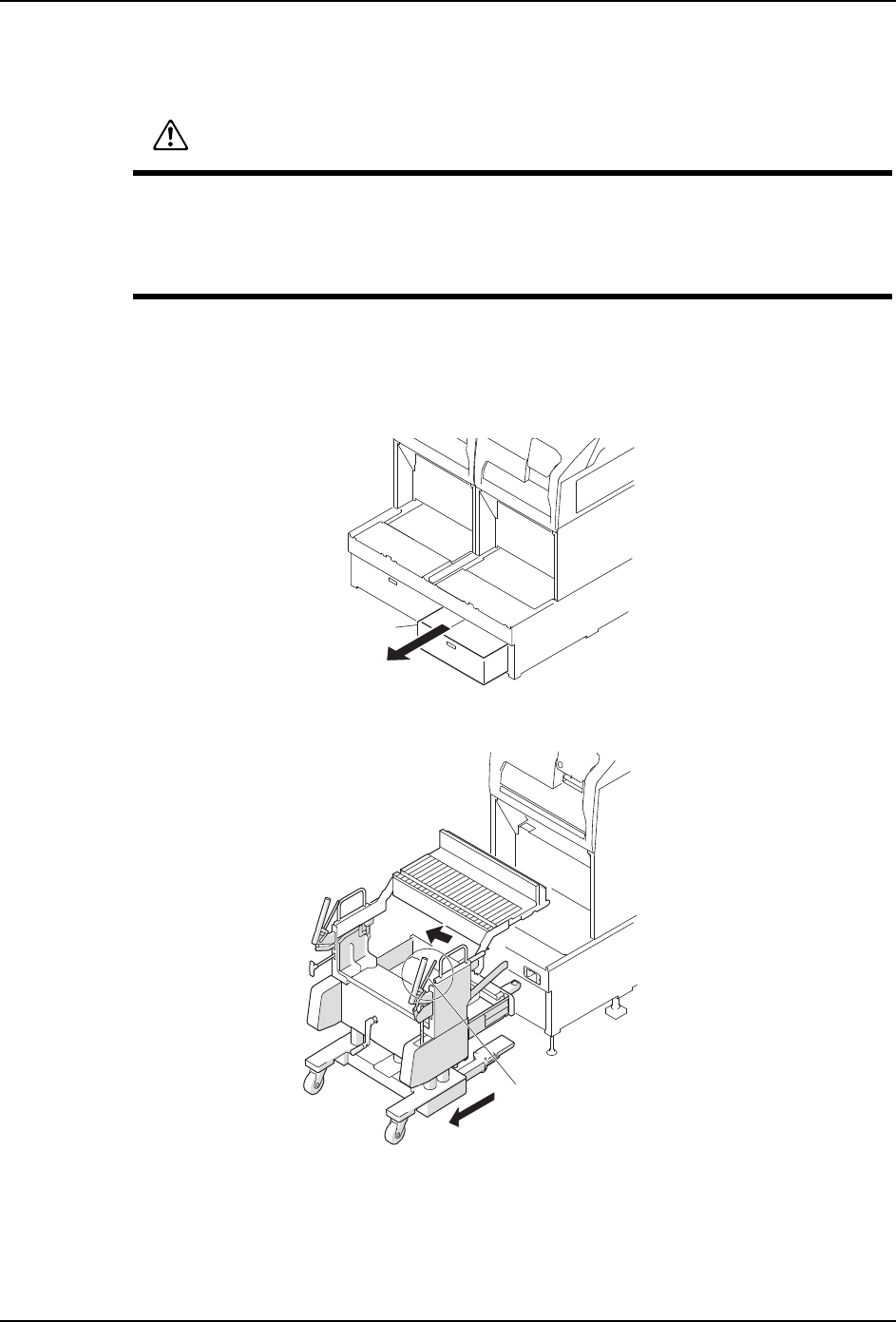

1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考「5.3 料站托架的拆除 / 安装（使用 PCU 时）」。
3. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -L，对模组进行料盘单元 -L 的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -L 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
ᇐ㞖䫕ᅮ㾷䰸ᴚ
1;723(6
