6. 预防保养 QD145-13 318 NXT II 机械手册 b. 请 使用过滤器拆卸用治 具 (PM0GLZ**)， 从吸嘴上取下过 滤器。 c. 请把新品的过滤器放入吸嘴内。 d. 请使用过滤器插入治具 (A B164**) 的 [φ7 ～ ,φ7G ～ ] 部分， 将过滤器插入到收存格。 e. 请将用户识别卡和橡胶垫插入到吸嘴内。 备注 )只有在用户识别卡插入的时候，放入应该放入片数。 01M E C - 1 177 01M …
QD145-13 6. 预防保养
NXT II 机械手册 317

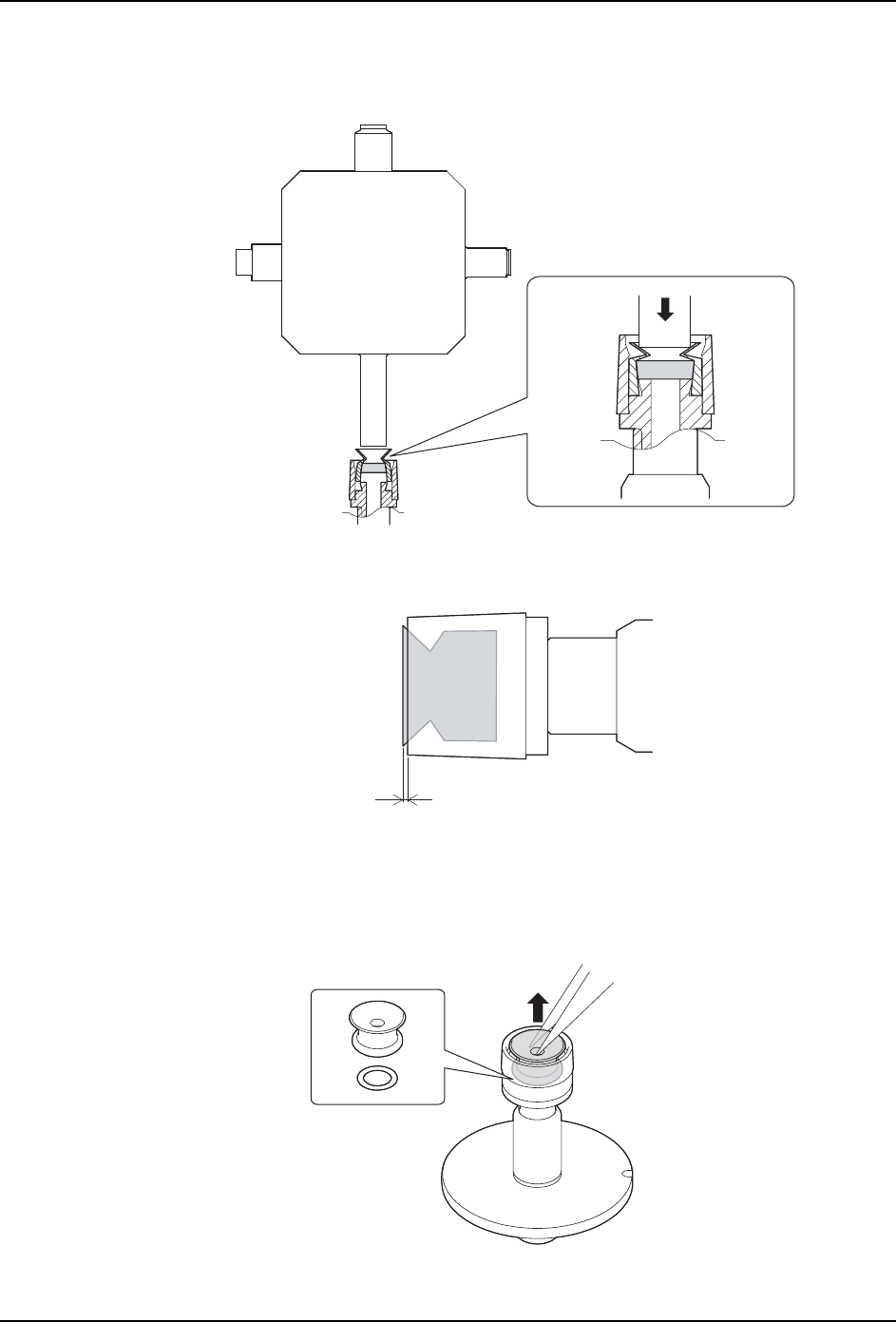

g. 请从吸嘴前端放入过滤器上安装的橡胶垫。
h. 请使用过滤器插入治具的 [Pre 使用 Set] 部分，将橡胶垫插入到吸嘴内。
i.确认橡胶垫确实已经安装。请确认从吸嘴前端的橡胶垫前端的露出
量，φ3.7G，φ5.0G 吸嘴都在 0.05mm ～ 0.25mm 内。
群组 4 的过滤器安装方法
a. 请使用小钳子等的工具，取下吸嘴前端部的橡胶垫和用户识别卡 (1 片或2片)。
备注 )也有用户识别卡没插入的场合。用户识别卡在橡胶垫安装时使用，请注意不要丢失。
01MEC-1174
Ǿ㧣㨪㧘
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
㧼㨞㨑ޓ㧿㨑㨠
01MEC-1175S
䴆ߎ䞣
01MEC-1176
6. 预防保养 QD145-13
318 NXT II 机械手册

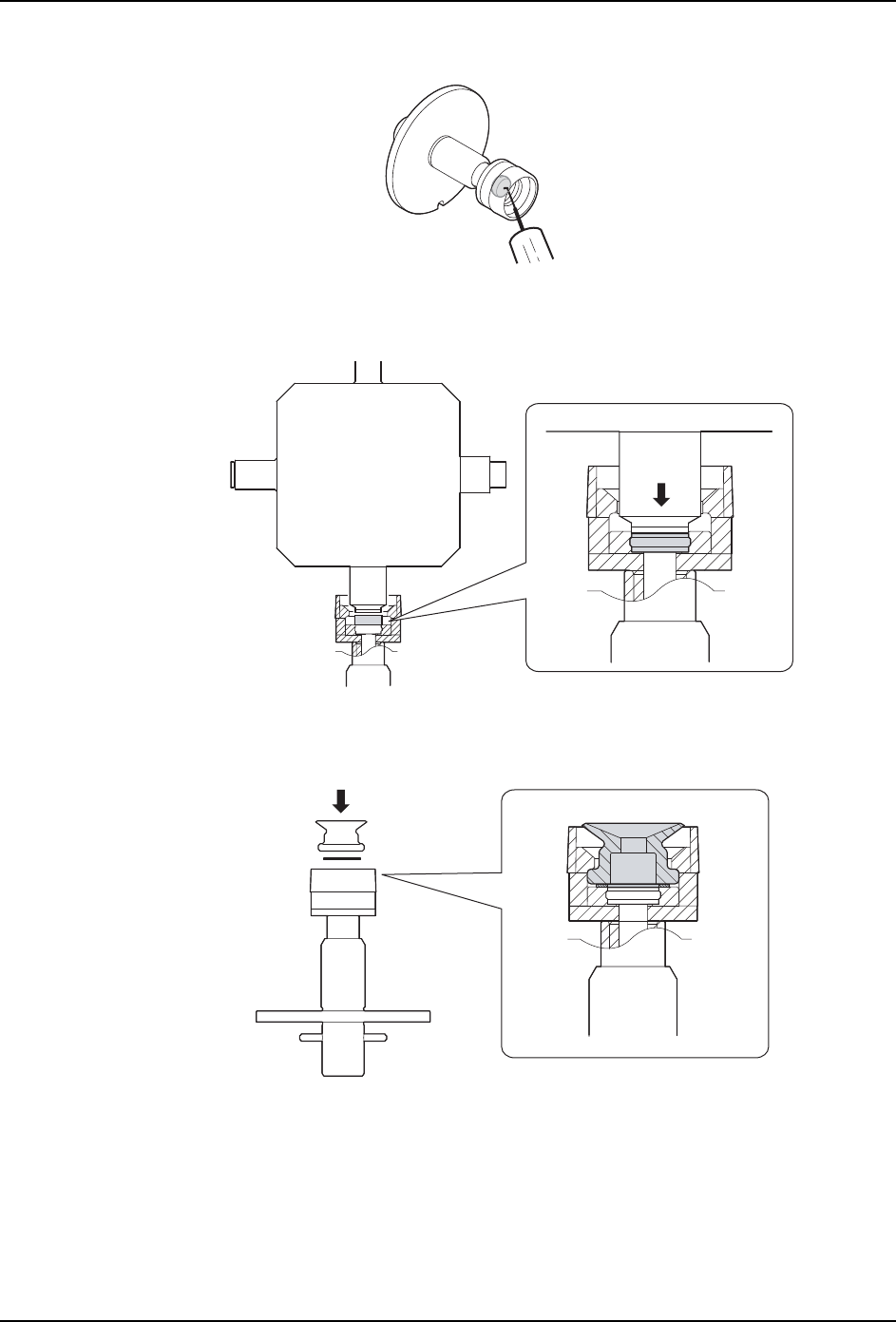

b. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
c. 请把新品的过滤器放入吸嘴内。
d. 请使用过滤器插入治具(AB164**)的[φ7～,φ7G～]部分，将过滤器插入到收存格。
e. 请将用户识别卡和橡胶垫插入到吸嘴内。
备注 )只有在用户识别卡插入的时候，放入应该放入片数。
01MEC-1177
01MEC-1167
Ǿ㧣㨪㧘Ǿ㧣㨪㧘
Ǿ㧣㧳㨪Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
01MEC-1178
QD145-13 6. 预防保养
NXT II 机械手册 319
f. 确认橡胶垫确实正确地安装。请确认从吸嘴前端的橡胶垫露出量在下列范围内。
6.11.7 料站托架与基座间接插件的清扫
托架夹紧发生异常时
如果出现警告，请进行以下的清扫。
1. 拆下料站托架。( 详细请参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时）」)
2. 用吸尘器吸取残留在接插件 ( 料站托架侧与基座两侧 ) 的垃圾及灰尘。
6.11.8 贴装工作头真空过滤器的检查 · 更换 〈H01/H02 工作头〉
吸嘴真空异常时，请检查贴装工作头真空过滤器的污染状况。污垢严重的时候请与新品进行
更换。（关于更换步骤，请参考 「6.6.5 贴装工作头真空过滤器的清扫」）
吸嘴 露出量
φ7.0G 0.05mm ～ 0.25mm
φ10.0G 0.10mm ～ 0.40mm
φ15.0G 0.20mm ～ 0.60mm
01MEC-1179S
