7. 消耗品的更换 QD145-13
404 NXT II 机械手册

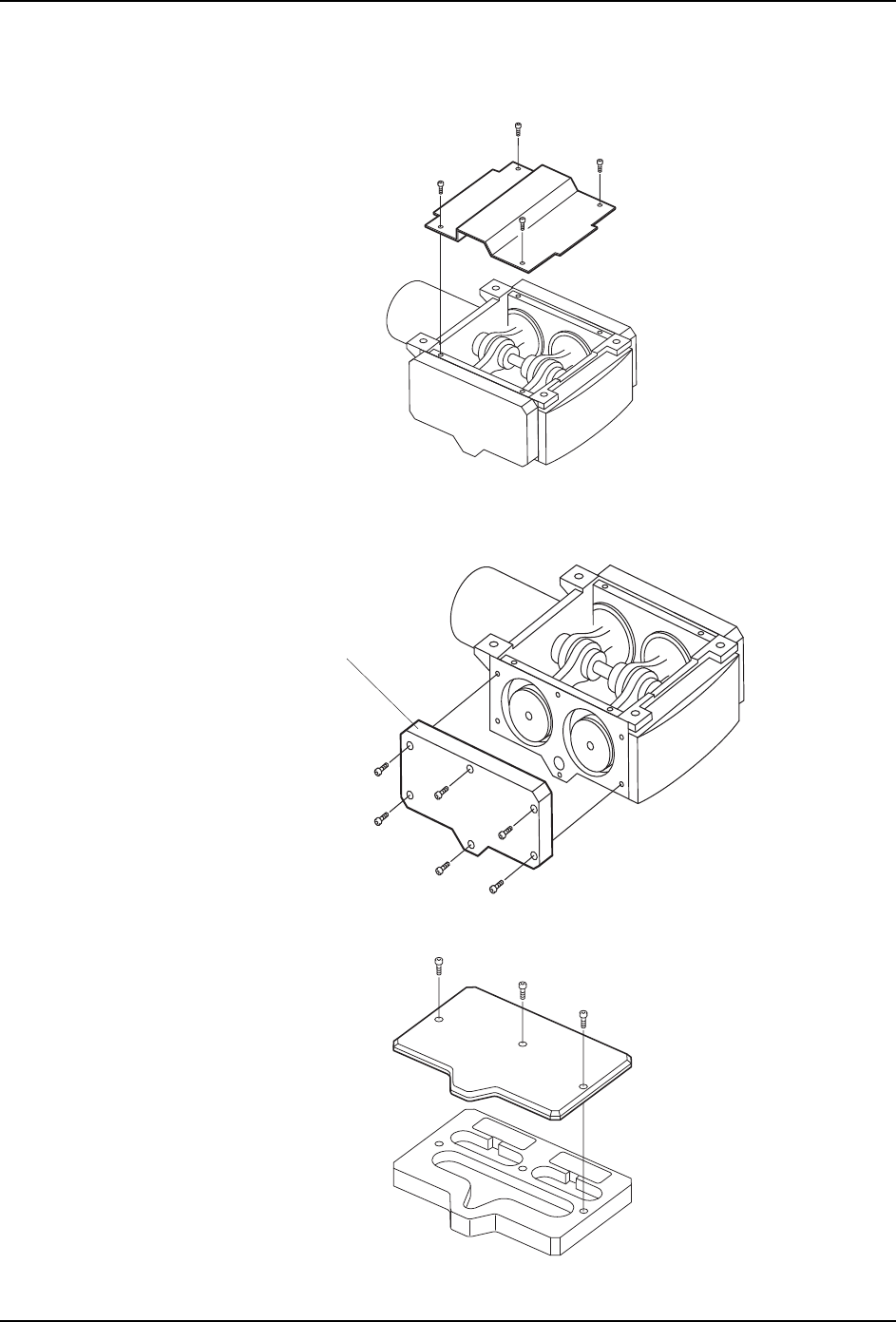

3. 请拆除真空泵的消音器 （2 个）。
4. 请拆除固定螺栓，拆除盖板。
5. 拆除固定螺栓 （6 根），拆除泵的顶部 Assy。
注意 )请将真空泵头 Assy 慢慢地拔出来。
6. 拆下固定螺丝 （3 根），拆除泵顶部盖板。
01MEC-0349
01MEC-0350Sb
⋉༈䚼#UU[
01MEC-0351
QD145-13 7. 消耗品的更换
NXT II 机械手册 405

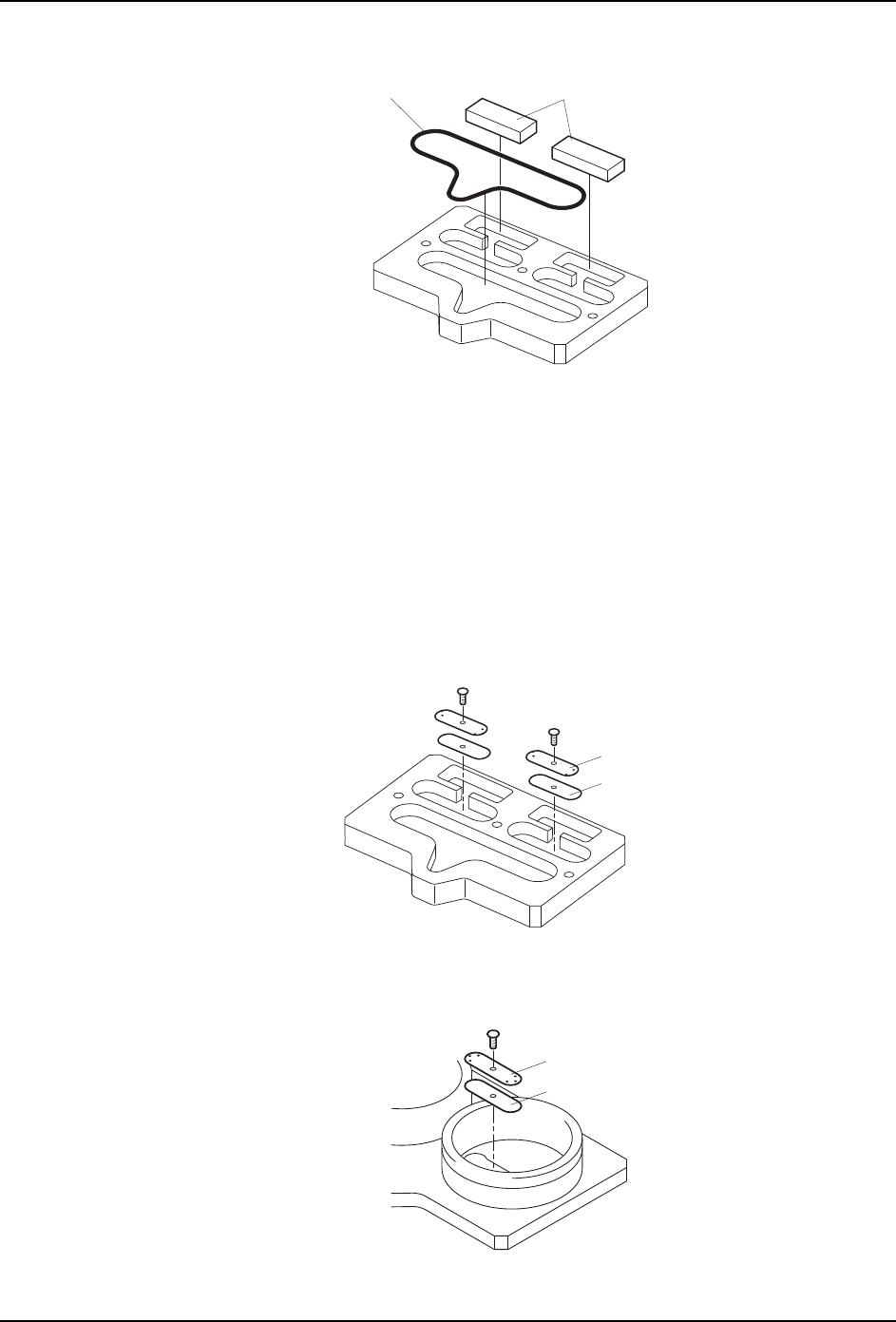

7. 从泵头部拆除密封圈和过滤器 （2 个）。
8. 更换头部的排气阀 （2 处）
a. 请使用十字螺丝刀松开螺丝，拆下阀压板和阀。
b. 请将阀的安装面和阀盖板用含有工业用酒精的回丝或者空气枪进行清扫。
注意 )吹空气时请带好保护眼镜。
c. 请将新品的阀和拆除的阀压板安装在头部内。
注意 )请将阀设置在阀压板的下方。
d. 请在安装的螺丝上涂敷密封剂 242，插入到螺丝孔中以后松固定。
e. 用转矩螺丝刀紧固定。(2.7 Nm)
9. 请把泵头部反过来，按照更换排气阀的相同方法更换吸气阀 （2 处）。
注意 )请将阀设置在阀压板的下方。
01MEC-0352Sa
䖛Ⓒ఼
ᆚᇕ೜
01MEC-0353Ja
䯔
䯔य़ᵓ
01MEC-0354Sa
䯔
䯔य़Ⲫ
7. 消耗品的更换 QD145-13
406 NXT II 机械手册

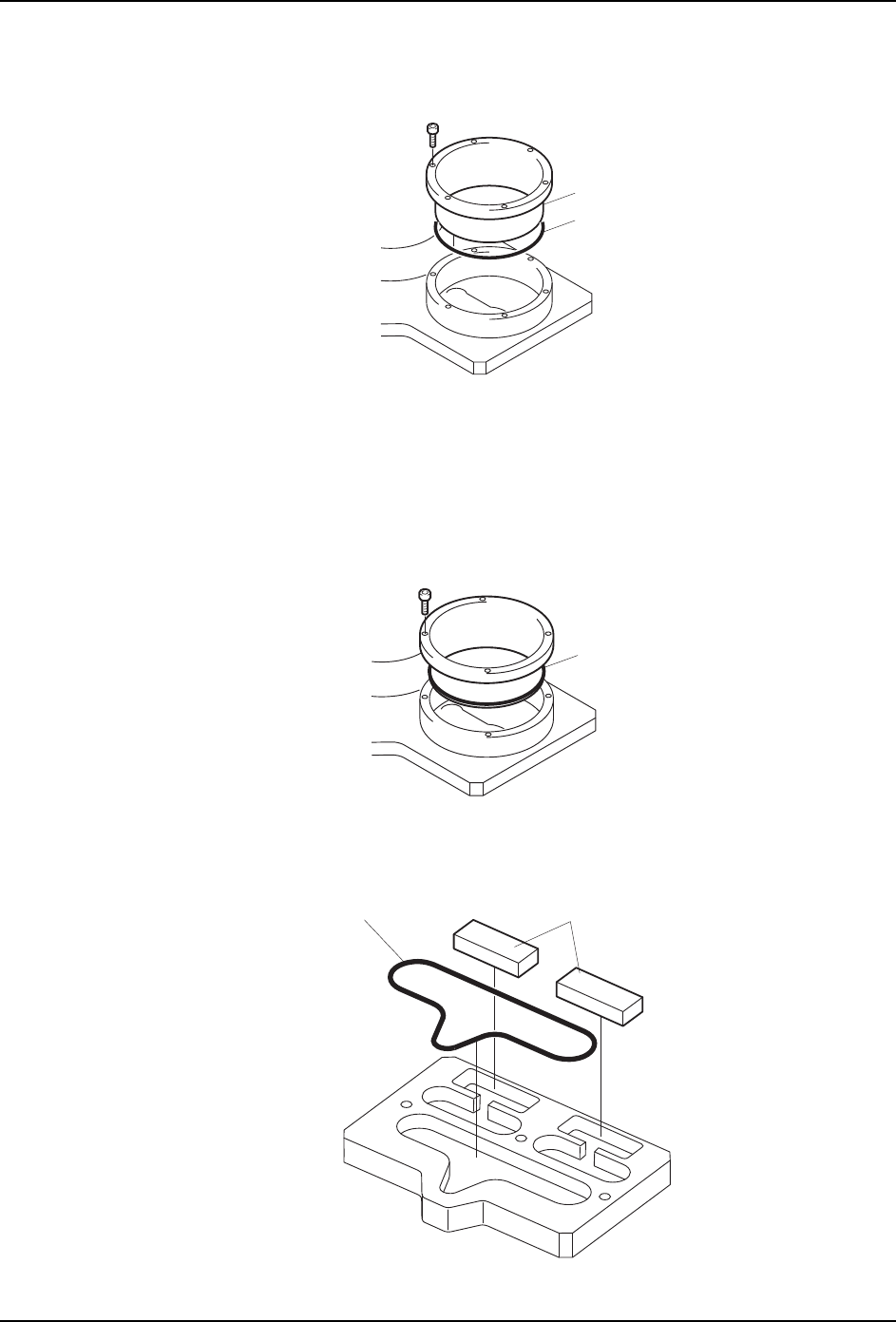

10.更换 O 型圈 (S-100)。（2 处 )
a. 拆除固定螺丝 （4 根 )，拔出汽缸。
b. 请用含有工业用酒精的回丝或者空气枪清扫拆除的汽缸。
注意 )吹空气时请带好保护眼镜。
c. 与新品的 O 型圈更换。
d. 请在 O 型圈周围薄薄地涂敷硅质润滑油。
e. 请将汽缸插入到泵头部内，与安装孔对齐后用螺栓松固定。
f. 用转矩螺丝刀紧固定。(4 Nm)
11.请把泵头部反过来，按照更换排气阀的相同方法更换吸气阀 （2 处）。
01MEC-0355S
Oൟ೜
⇨㔌
01MEC-0357Sa
⇨㔌
01MEC-0352Sa
䖛Ⓒ఼
ᆚᇕ೜
