6. 预防保养 QD145-13 258 NXT II 机械手册 6 . 用 扳 手 拧 松 螺 栓( 4根)并 取 下 。 小 心 地 拆 下 灯 具 。 7. 请使用清洁纸 (A4565T) ，擦去附着在透镜上的尘埃和污垢。 注意 )擦去的时候，请注意不要过分用力而损伤透镜。 8. 请按照与拆除相反的步骤，安装拆除的部 件。 注意 )安装具单元的时候，请注意在螺柱不要咬住导线，有可能发生短路。 9. 请取下线性马达轴的保护盖罩。 1…
QD145-13 6. 预防保养
NXT II 机械手册 257
4. 用螺丝刀将固定盖罩的螺丝 （4 根）松开后拆下。
5. 从照明单元上取下导线插头 (2 个 )。
备注 )关于 P05 元件相机，下记的插图和导线接插头的配置不同。
01MEC-0326Sb
ֱᡸⲪ㔽
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
;䕈啓䕂Ⲫ㔽
㒓ᗻᷛሎ
NXTPCA003S
♃㔽
㶎ϱ0
6. 预防保养 QD145-13
258 NXT II 机械手册

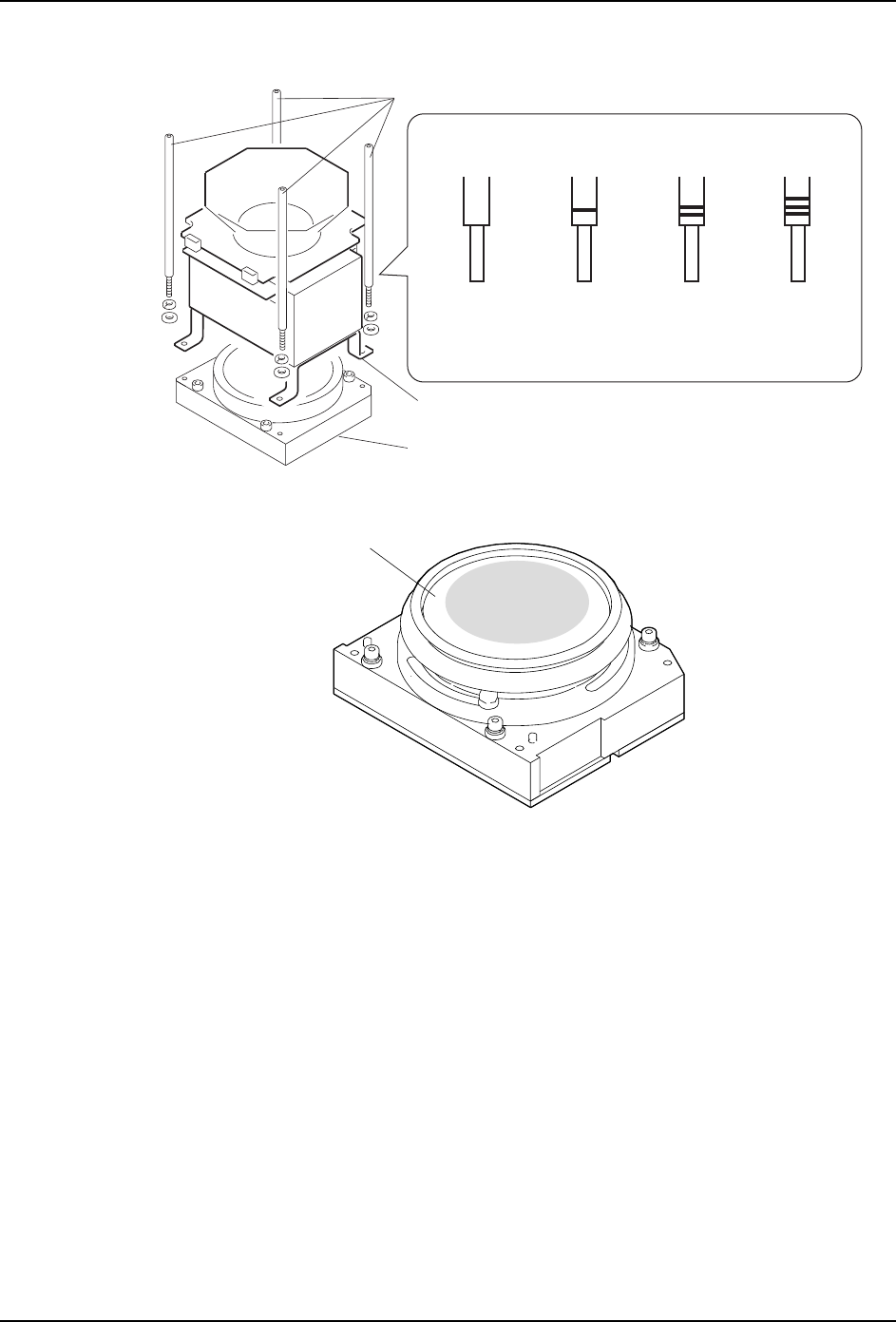

6. 用扳手拧松螺栓(4根)并取下。小心地拆下灯具。
7. 请使用清洁纸 (A4565T)，擦去附着在透镜上的尘埃和污垢。
注意 )擦去的时候，请注意不要过分用力而损伤透镜。
8. 请按照与拆除相反的步骤，安装拆除的部件。
注意 )安装具单元的时候，请注意在螺柱不要咬住导线，有可能发生短路。
9. 请取下线性马达轴的保护盖罩。
10.将主电源开关 ON 后接通模组的电源。
11.插入模组。（参考 「5.1 模组的拉出 / 插入」）
01MEC-0201Sb
䗣䬰
㶎᷅䆚߿ᷛ䆄
᮴ῑ
⫼Ѣᷛޚ
3Ⳍᴎ㧕
ḍῑ
㧔⫼Ѣ催ߚ
䕼⥛Ⳍᴎ㧕
ḍῑ
㧔⫼Ѣջܝ♃
Ⳍᴎ㧕
✻ᯢऩܗ
㶎᷅Փ⫼0⫼ⱘ݁㾦ᡇ
ḍῑ
㧔⫼Ѣᷛޚ
3Ⳍᴎ㧕
01MEC-0967S
䗣䬰
