QD145-13 6. 预防保养 NXT II 机械手册 215 〈H02 工作头〉 1. 拆下贴装工作头。 （详细请参考 「5.8 贴装工作头的拆除 / 安装」 。) 2. 使用一字型螺丝刀，松开过滤器套并卸下 过滤器。 3. 将过滤器盖罩浸在中性洗涤剂溶液中进行 清洗。污垢严重时，请更换新的部件。 备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C） 。请在中性洗涤 剂中浸泡 5 分钟后用超声波清洗器清洗。 …
6. 预防保养 QD145-13
214 NXT II 机械手册
6.6.4 料盘单元 -LTC 的传送带和往复臂皮带的清扫
1. 拆除料盘单元 -LTC。（详细请参考 「5.7 料盘单元 -LTC 的拆除 / 安装」。)
2. 用清洁的布干擦不良元件传送带和往复臂皮带的表面。
6.6.5 贴装工作头真空过滤器的清扫
关于清洗用网笼
真空过滤器的清洗使用另售的网笼操作时比较方便。放入清洗用网笼的过滤器个数如下所
示。
·H04(S),H08,H12(S),H12HS,V12 工作头用过滤器 : 最大 40 个。
·H01,H02 工作头用过滤器 : 最大 20 个。
〈H01 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
ܗӊᥦߎӴ䗕ᏺ
ᕔ㞖Ⲃᏺ
NXTPHD028
1;73+'6F
䖛Ⓒ఼
োĩ;+5HY
ĩ;+5HY
䖛Ⓒ఼༫
䖛Ⓒ఼༫
QD145-13 6. 预防保养
NXT II 机械手册 215
〈H02 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
〈H04(S) 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 旋转过滤器罩环，拆下过滤器套和过滤器。
3. 将过滤器套与过滤器浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部品。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
0(&6
ఈ༈%পఈ⫼
ఈ༈$পఈ⫼
ఈ༈%পܗӊ⫼
ఈ༈$পܗӊ⫼
䖛Ⓒ఼
োĩ;+
䖛Ⓒ఼༫
䖛Ⓒ఼༫
䖛Ⓒ఼༫
䖛Ⓒ఼༫
䖛Ⓒ఼
োĩ;+
䖛Ⓒ఼
োĩ;+
䖛Ⓒ఼
োĩ;+
1;73+'6D
䖛Ⓒ఼㔽⦃
䖛Ⓒ఼༫$$2$/
ݙ᳝䖛Ⓒ఼
6. 预防保养 QD145-13
216 NXT II 机械手册

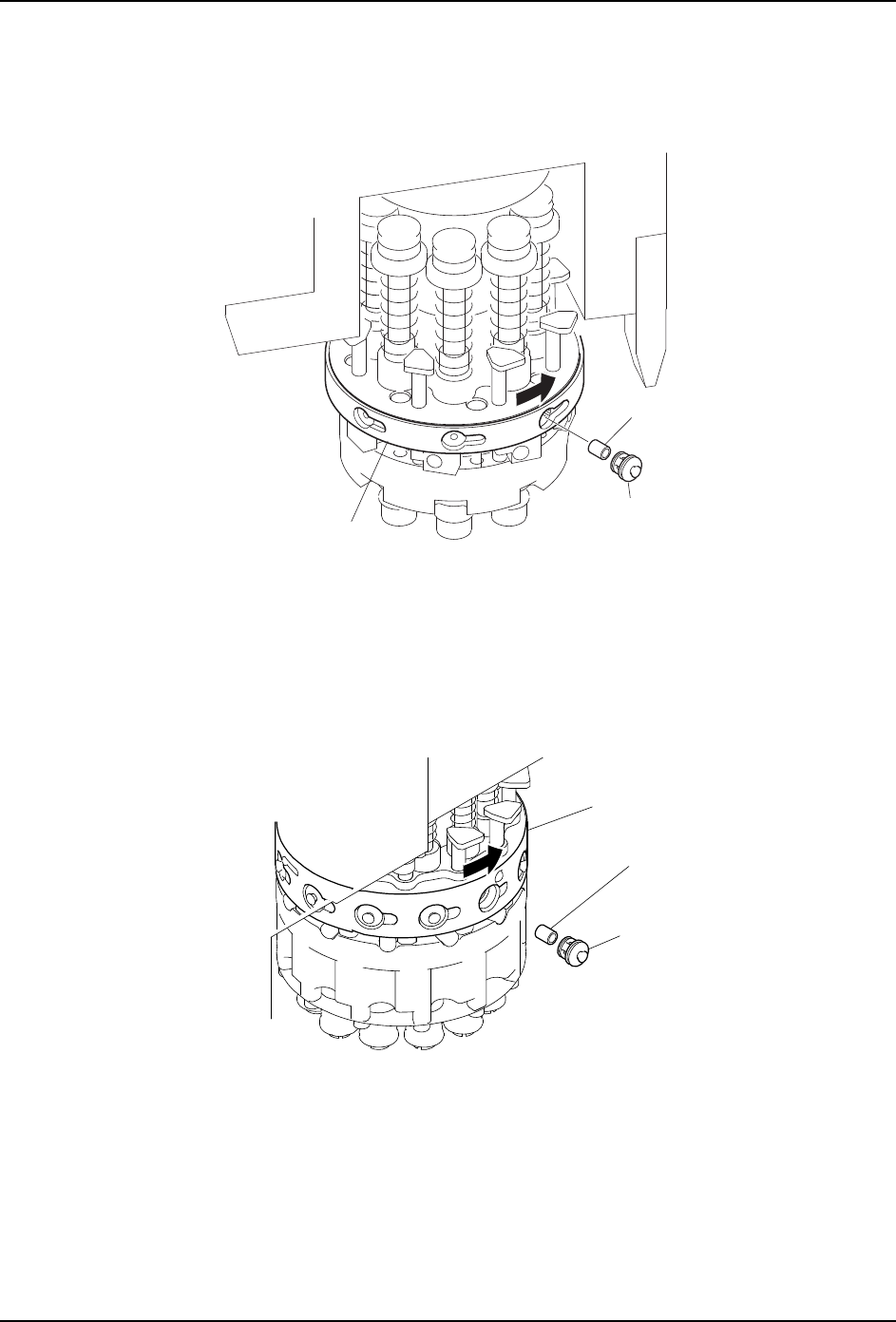

〈H08 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
〈H12(S)/H12SH 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
ো$$2$/
1;73+'6E
䖛Ⓒ఼㔽⦃
䖛Ⓒ఼༫
䖛Ⓒ఼
01MEC-0194S
োAA19H**
䖛Ⓒ఼㔽⦃
䖛Ⓒ఼༫
䖛Ⓒ఼
