6. 预防保养 QD145-13
228 NXT II 机械手册

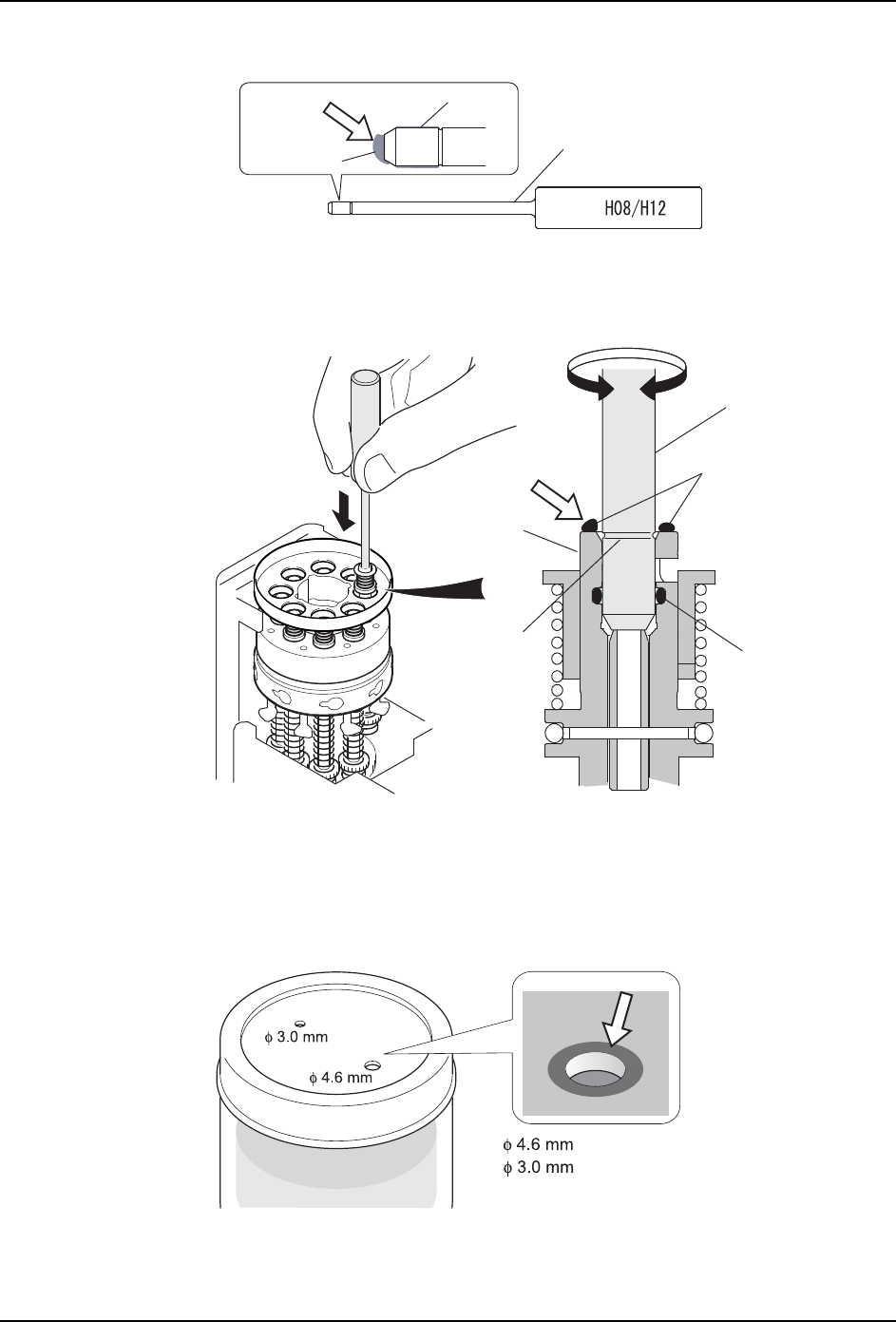

c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6F
छ䰡ᴚ
(4) 2ൟ
⊼⊍Ầ
ῑ
㉬䰘ⱘ⍺⒥⊍
᪺এ
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
QD145-13 6. 预防保养
NXT II 机械手册 229
6.6.10 贴装工作头机械阀 O 型圈的检查
〈H04(S)/H08/H12(S)/H12HS/V12 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。

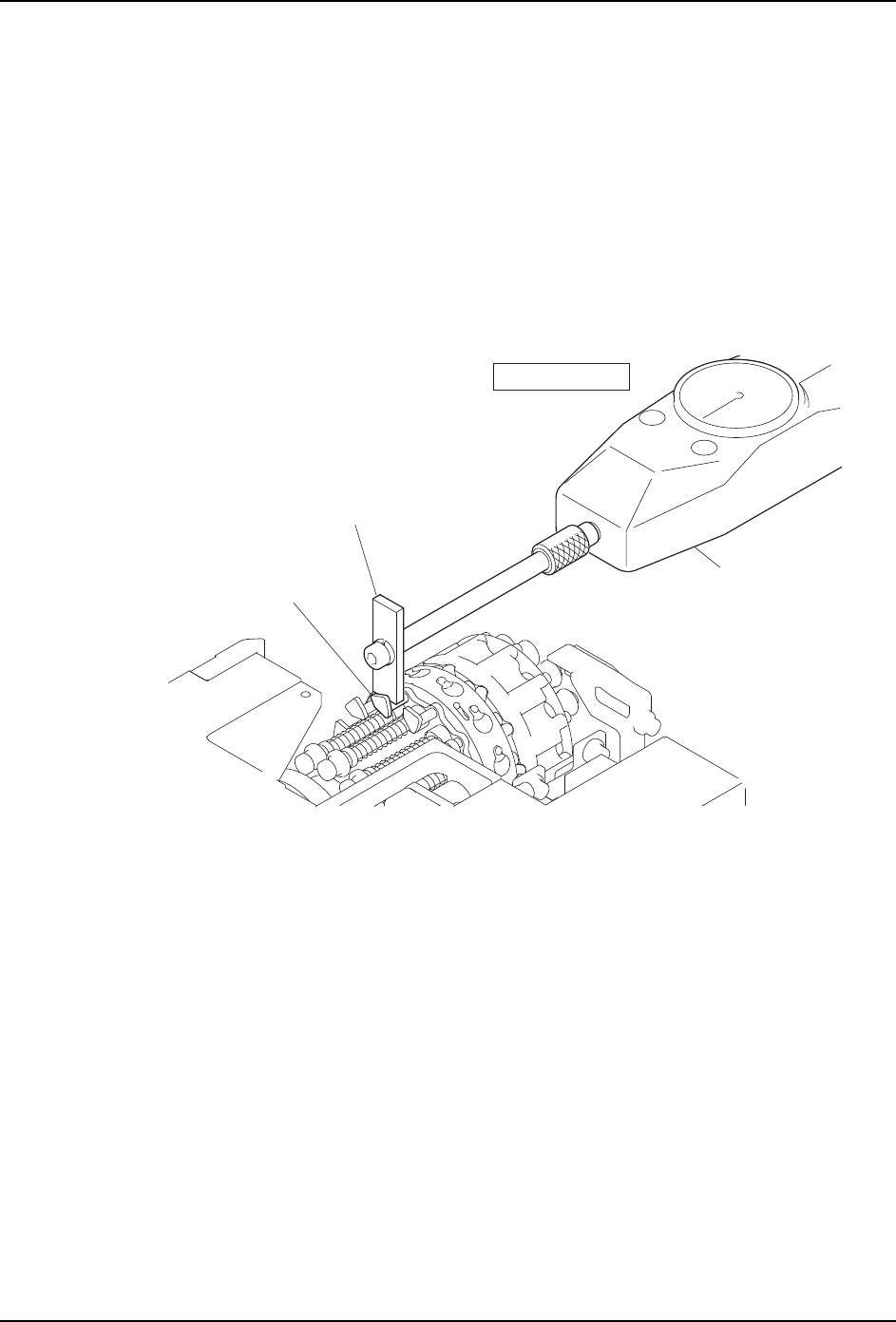

1. 请将测定工作头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 将测定工作头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
3. 请对所有的机械阀进行测定。数值超过公差值 （0.4N ～ 2.0N）时请更换机械阀的 O 型
圈。有关更换方法请参照 「6.10.11 贴装工作头机械阀 O 型圈的更换和加油」。
备注 )下记插图是 H08 工作头，H04(S)、H12(S)、H12HS、V12 工作头也请同样进行操作。
⌟ᅮ༈⊏
ᴎẄ䯔
ᢝ䅵
1㨪1
0(&6
6. 预防保养 QD145-13
230 NXT II 机械手册
6.7 每 3 个月 (2000 小时 ) 的操作
6.7.1 主体 ( 基座 · 模组支撑面 ) 的加油
备注 )Fuji 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的参考值。

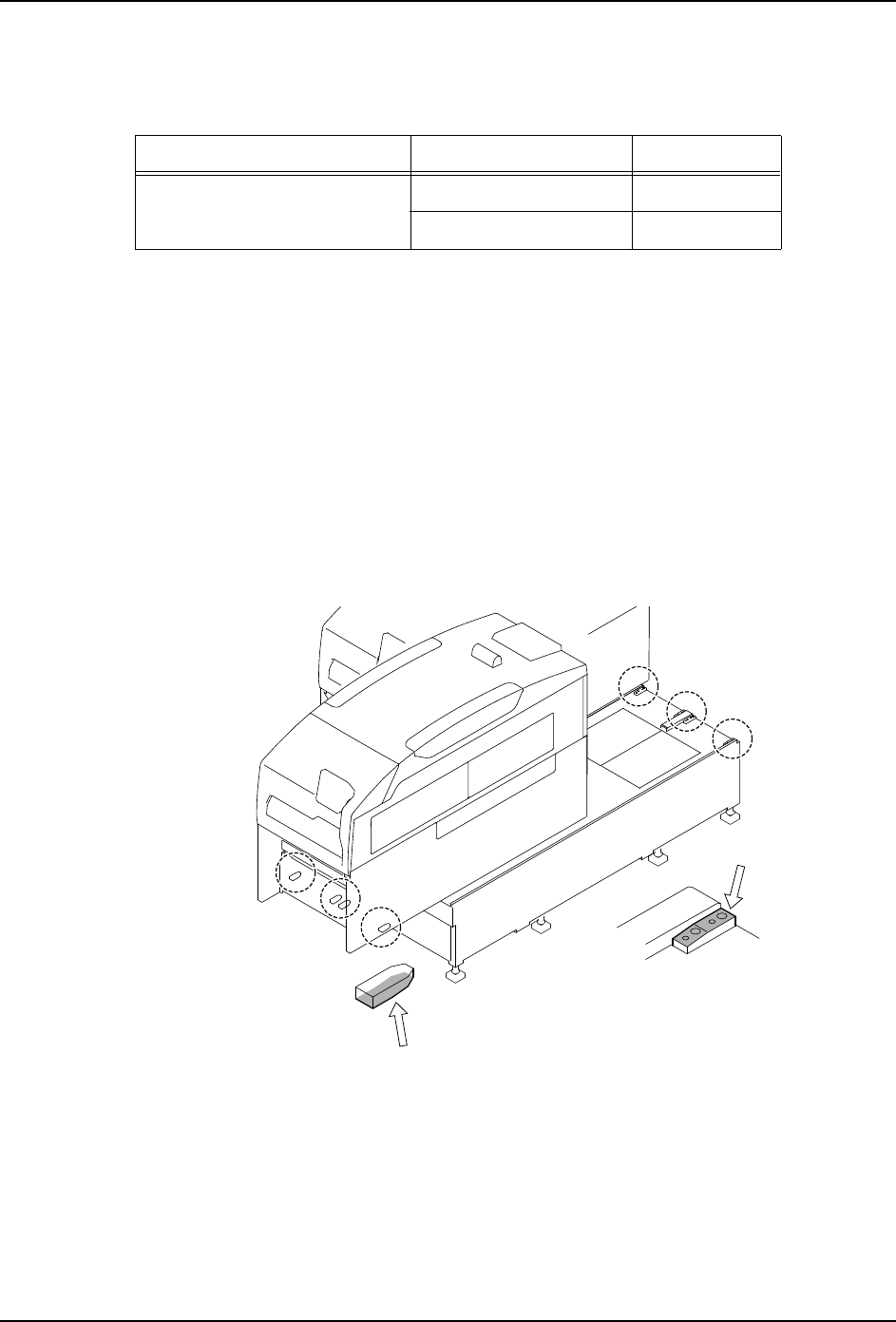

1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 用清洁的布，擦去基座支撑面 (1) 和模组侧支撑面 (2) 的污垢。
3. 取 0.6cc 的 Daphne Eponex No.2 到刷子上。
4. 请用刷子均等地涂敷润滑油到基座的支撑面 (1)。
5. 取 0.4cc 的 Daphne Eponex No.2 到刷子上。
6. 对于模组侧支撑面 (2) 也请同样地均等涂敷润滑油。
7. 用清洁的布，擦去渗出的多余润滑油。
备注 )进行了上述操作后，给支撑块 (8 处 ) 的上下面加油。
备注 )上图表示的是 M6-2 模组的例子，M3-2 模组也按照相同的要领来涂油。
8. 插入模组。（参考 「5.1 模组的拉出 / 插入」）
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2 （出光） 基座侧支撑面 0.6
模组侧支撑面 0.4
NXTBAS008b
(1)
(2)
