QD145-13 6. 预防保养
NXT II 机械手册 327
M6-2 搬运轨道的规定张力
备注 )有关长搬运轨道，与 M6-2 搬运轨道同样。作业时，请将搬运轨道盖板拆除后进行。详
细请参考 ( 详细请参考 「8.26 拆除长搬运轨道模组的搬运轨道盖板」）

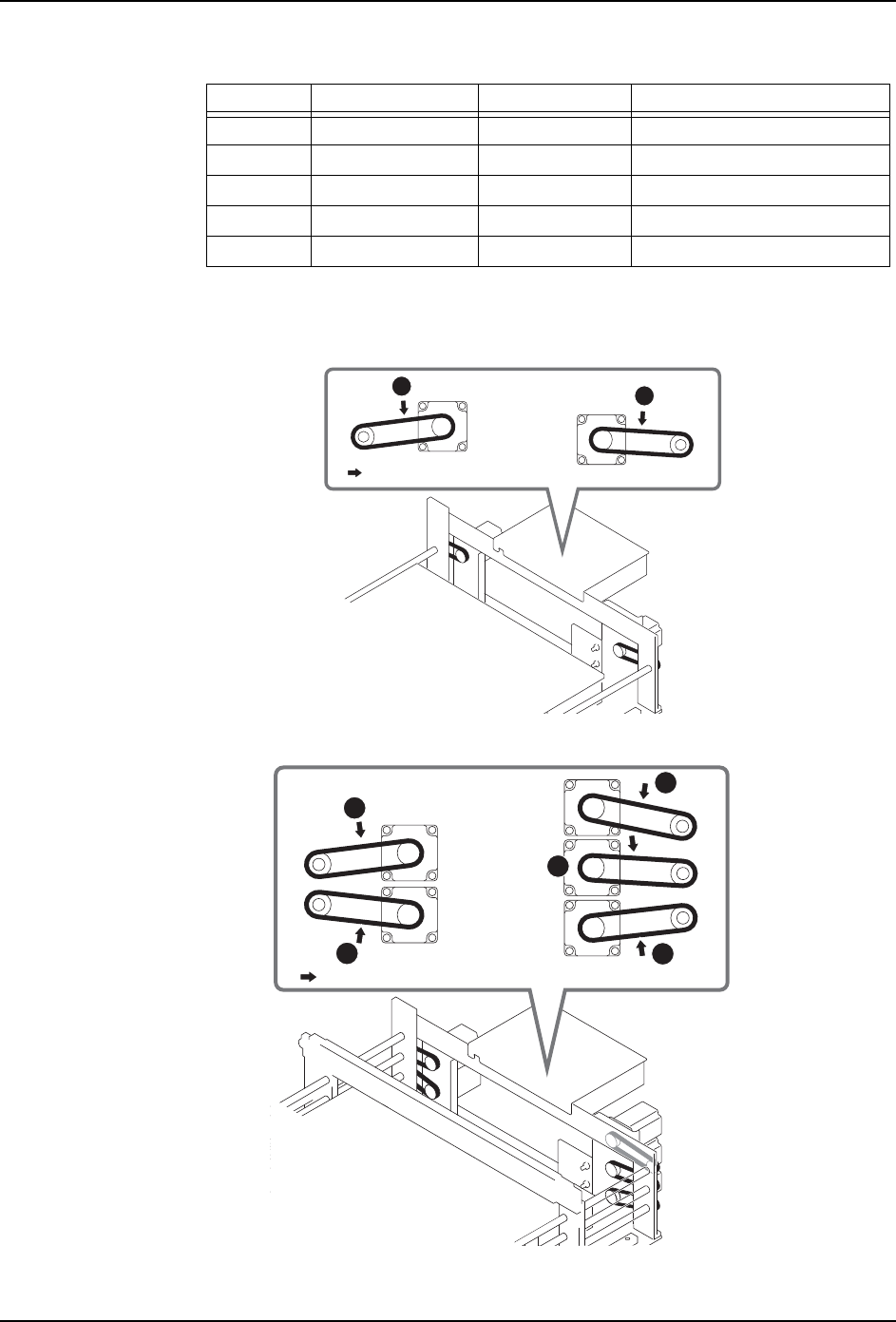

图中记号 调整时张力 (Hz) 公差范围 (Hz) 备注
A 199±10 113 ～ 209 通道 1 搬运用
B 199±10 113 ～ 209 通道 2 搬运用
C 278±10 161 ～ 288 通道 2 调整基准轨道宽度用
D 301±10 175 ～ 311 通道 1 调整宽度用
E 278±10 161 ～ 288 通道 2 调整从属轨道宽度用
01MEC-0418S
A
D
䋼ऩᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
01MEC-0417Sa
A
B
E
C
D
䋼ঠᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
6. 预防保养 QD145-13
328 NXT II 机械手册
检查 · 调整方法

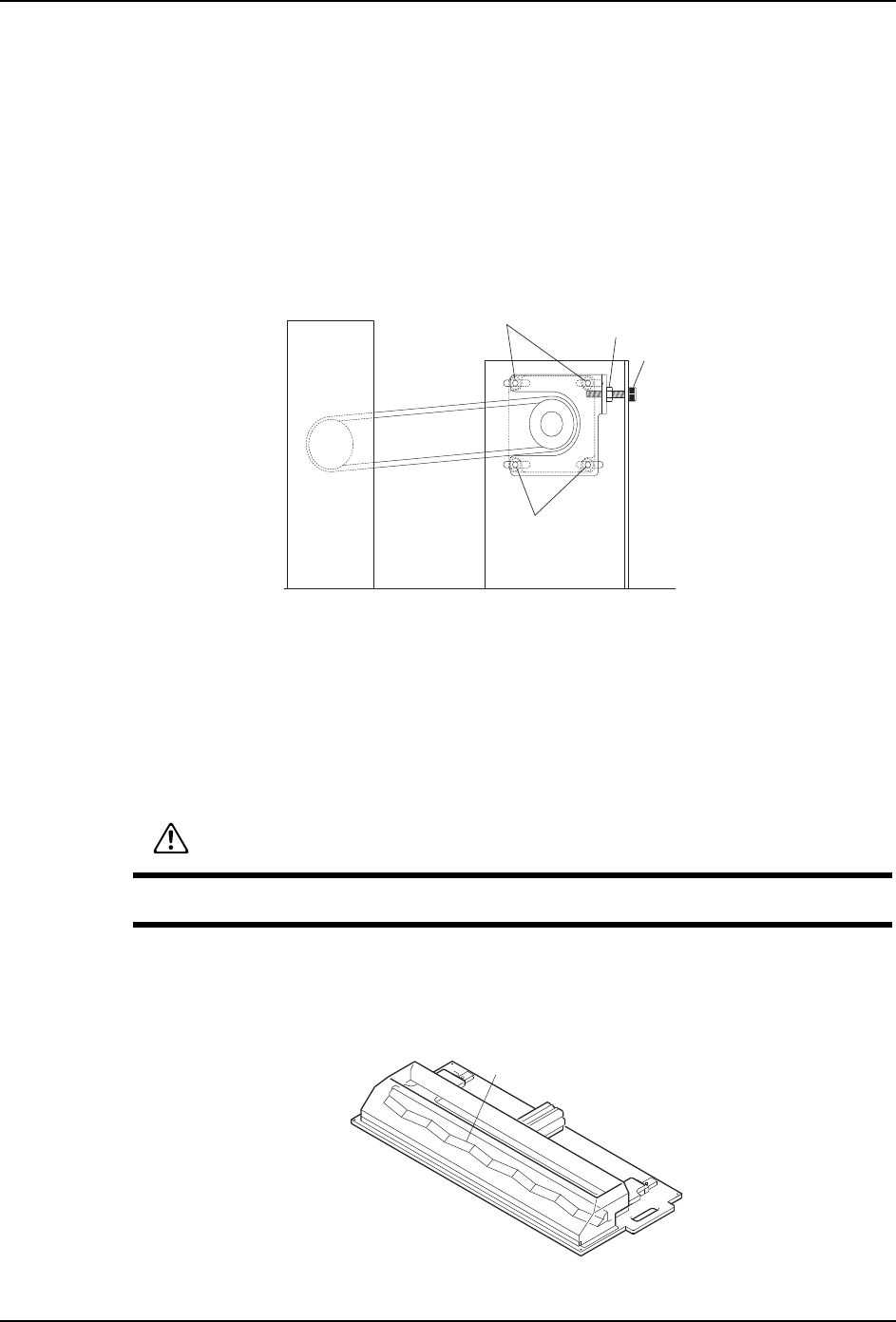

1. 请准备张力仪。
2. 请在皮带的跨度中央部测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开马达的固定螺栓。
b. 请松开调整螺栓的螺母。
c. 旋转调整螺栓，使其达到规定值进行调整。
d. 请拧紧马达的固定螺栓。
e. 请拧紧调整螺栓的螺母。
f. 请再次测定皮带张力，确认是否在公差范围内。
6.11.14 废料带处理切刀的清扫
如果显示出切刀动作不良警告，请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 用压缩空气从输送槽向废料带切刀吹气，除去残存的废料带及元件。此外，如果在刀刃
上粘附有料带拼接时的胶带等付着物时请除去。

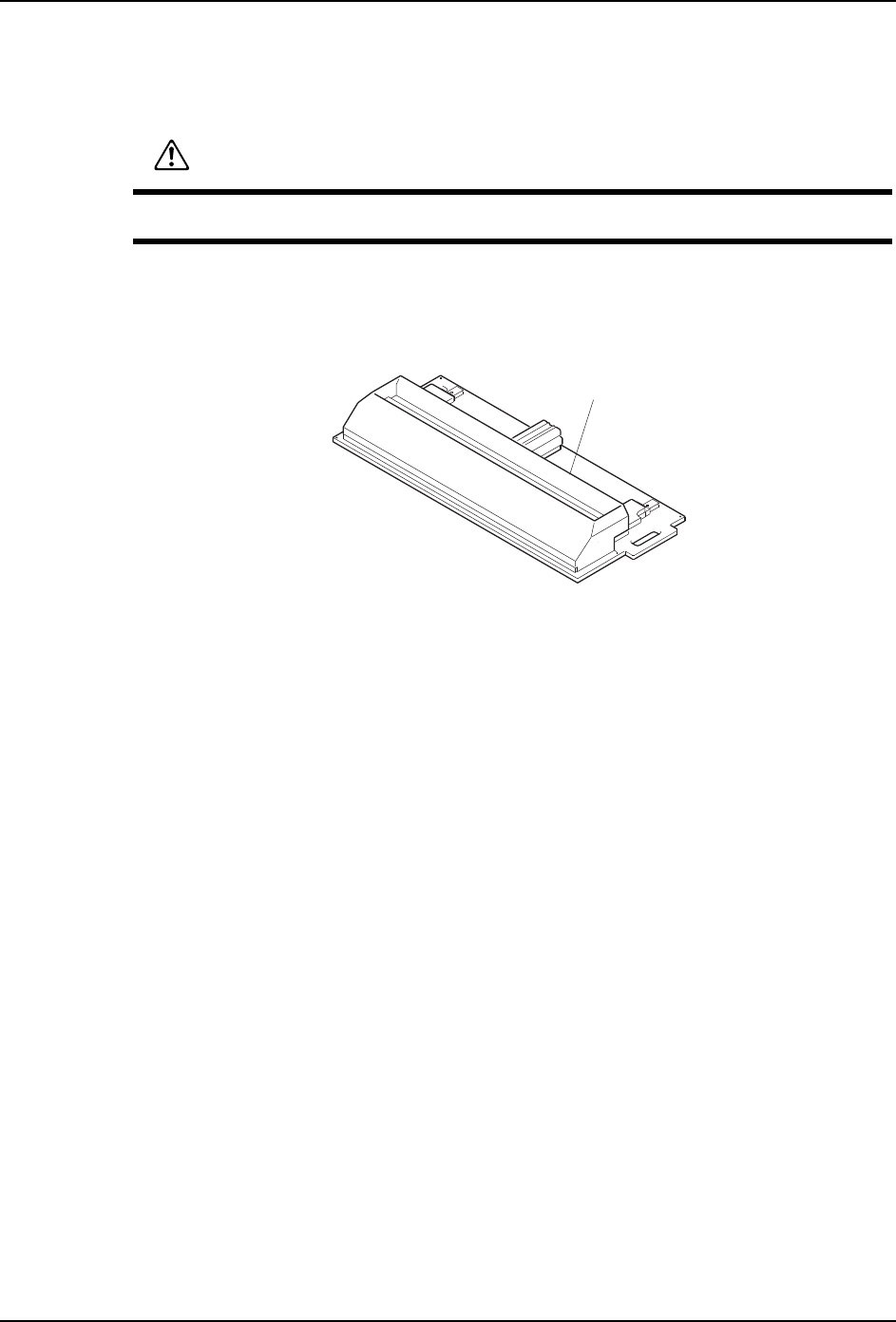

01MEC-0419S
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
ᅮ㶎ᷧ
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
1;7:7&6D
ᑳ᭭ᏺ໘⧚ߛߔ
