6. 预防保养 QD145-13 316 NXT II 机械手册 b. 请 使用过滤器拆卸用治 具 (PM0GLZ**)， 将过滤器从橡胶 垫上取下。 c. 请 使用橡胶垫用的过滤 器安装治具安装橡胶 垫到 (2MGK NJ00050*) 的突起 部。 d. 请从橡胶垫用过滤器安装治具的反面的孔 中放入新品的过滤器。 e. 请 使用过滤器插入治具 (AB164**) 的 [Pre Set] 部分，将过 滤器压入到橡胶 垫内。 f. 请更…
QD145-13 6. 预防保养
NXT II 机械手册 315

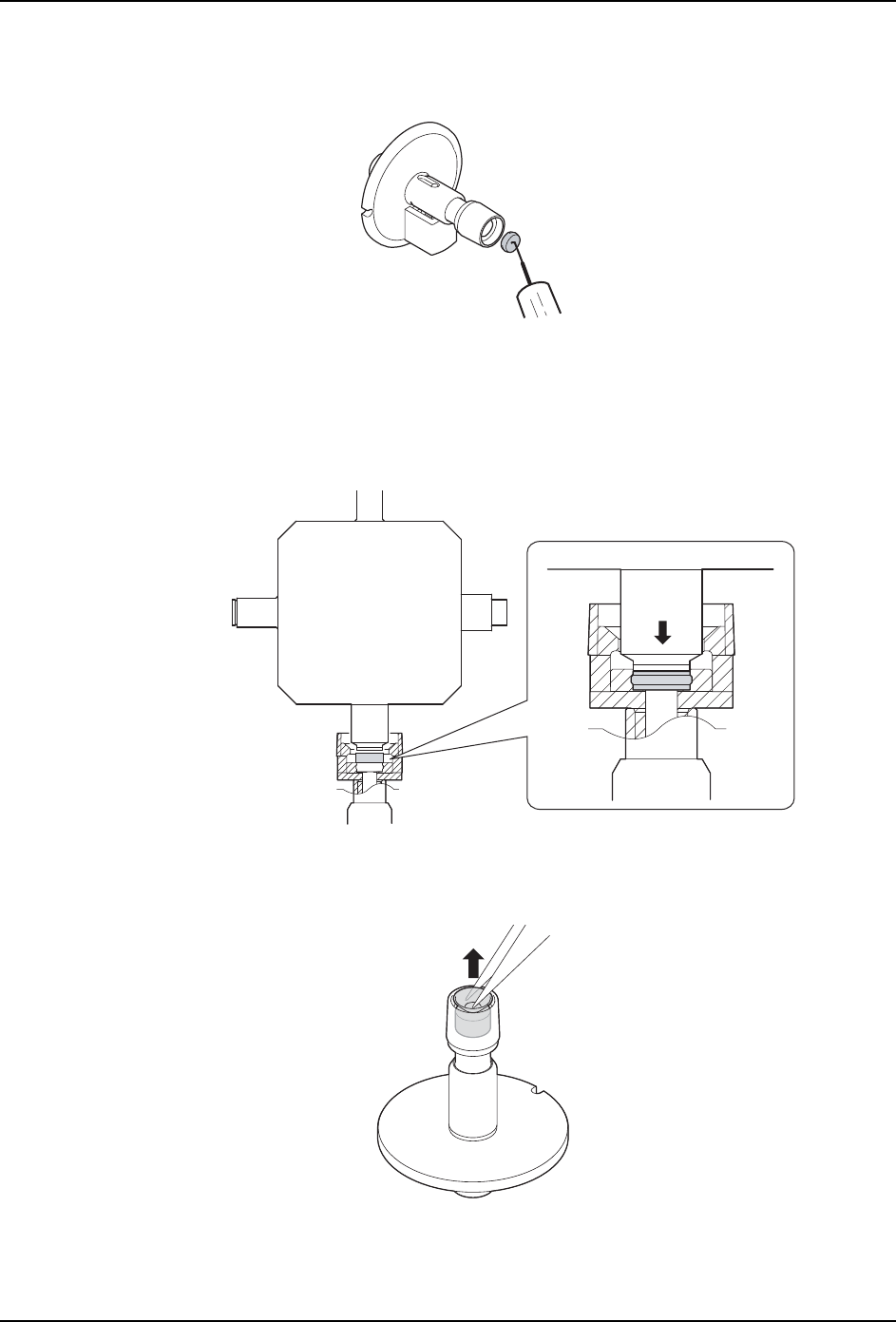

群组 2 的过滤器安装方法
a. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
b. 请把新品的过滤器放置在吸嘴的前端部。
c. 使用与过滤器插入治具 (AB164**) 的吸嘴尺寸相吻合的部分，将过滤器插入到收存格
中。
备注 )φ3.7、φ5.0 吸嘴请使用 [φ3.7,φ5,φ5G] 部分，φ7.0，φ10.0，φ15.0 吸嘴请使
用 [φ7 ～ ,φ7G ～ ] 部分。
群组 3 的过滤器安装方法
a. 请使用小钳子等工具，取下吸嘴前端部的橡胶垫。
01MEC-1164
01MEC-1167
Ǿ㧣㨪㧘Ǿ㧣㨪㧘
Ǿ㧣㧳㨪Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
01MEC-1169
6. 预防保养 QD145-13
316 NXT II 机械手册

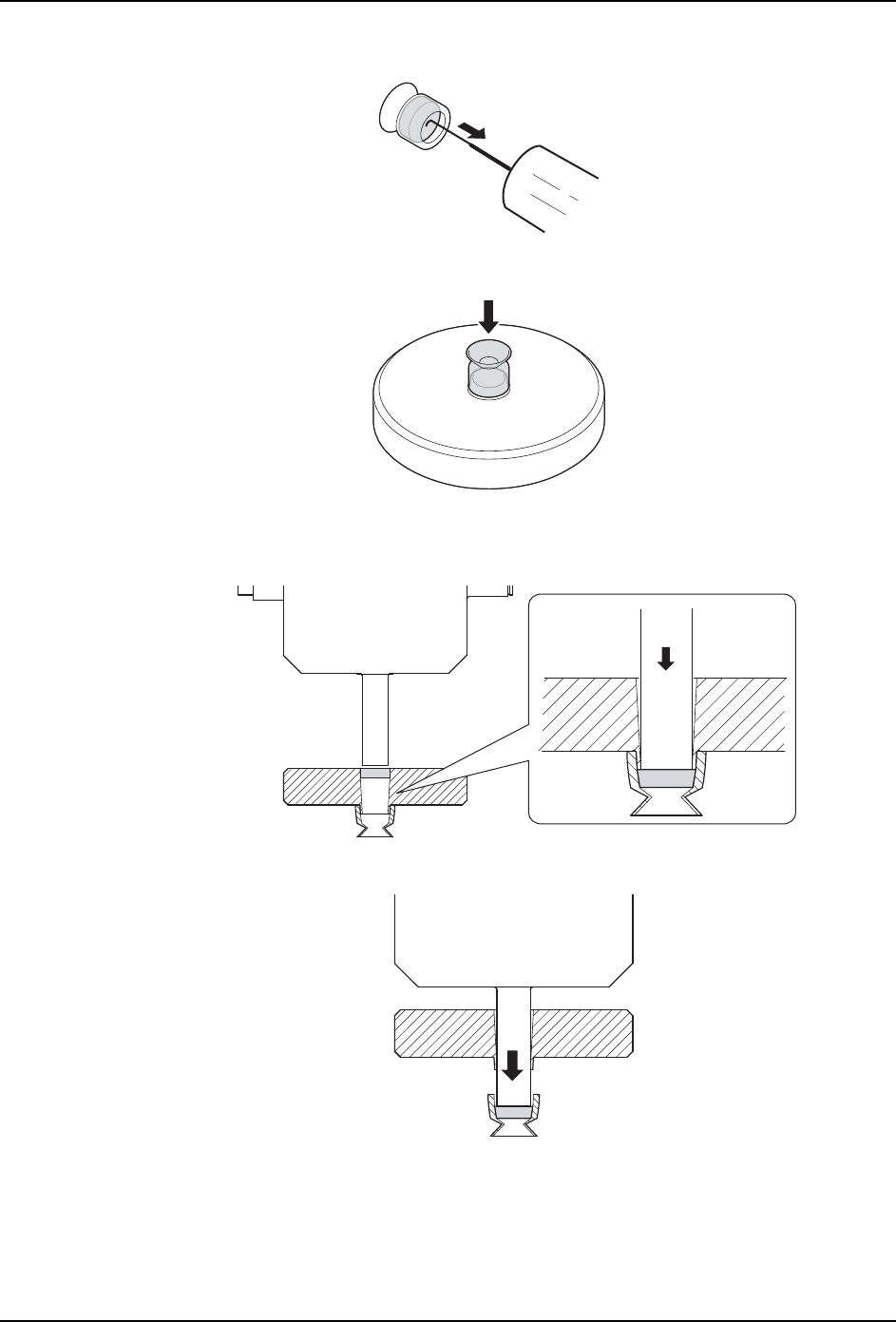

b. 请使用过滤器拆卸用治具 (PM0GLZ**)，将过滤器从橡胶垫上取下。
c. 请使用橡胶垫用的过滤器安装治具安装橡胶垫到 (2MGKNJ00050*) 的突起部。
d. 请从橡胶垫用过滤器安装治具的反面的孔中放入新品的过滤器。
e. 请使用过滤器插入治具 (AB164**) 的 [Pre Set] 部分，将过滤器压入到橡胶垫内。
f. 请更进一步压入过滤器插入治具，将橡胶垫从橡胶垫用过滤器安装治具上取下。
01MEC-1170
01M
EC-1171
01M
EC-1172
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
01MEC-1173
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
㧳ޓޓǾ㧡㧳
ǾǾ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
QD145-13 6. 预防保养
NXT II 机械手册 317
g. 请从吸嘴前端放入过滤器上安装的橡胶垫。
h. 请使用过滤器插入治具的 [Pre 使用 Set] 部分，将橡胶垫插入到吸嘴内。
i.确认橡胶垫确实已经安装。请确认从吸嘴前端的橡胶垫前端的露出
量，φ3.7G，φ5.0G 吸嘴都在 0.05mm ～ 0.25mm 内。
群组 4 的过滤器安装方法
a. 请使用小钳子等的工具，取下吸嘴前端部的橡胶垫和用户识别卡 (1 片或2片)。
备注 )也有用户识别卡没插入的场合。用户识别卡在橡胶垫安装时使用，请注意不要丢失。
01MEC-1174
Ǿ㧣㨪㧘
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
㧼㨞㨑ޓ㧿㨑㨠
01MEC-1175S
䴆ߎ䞣
01MEC-1176
