8. 部件的更换 QD145-13 428 NXT II 机械手册 7. 拧松螺栓 (4 根 )，拆下灯具单元。 8. 按照与拆下时相反的顺序安装新的单元。注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。 9. 将主电源开关 ON 后接通模组的电源。 10.插入模组。（参考「 5.1 模组的拉出 / 插入」）

QD145-13 8. 部件的更换

NXT II 机械手册 427

5. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。

注意 )请绝对不要松动相机单元的螺栓和定位栓。

6. 拆下灯具单元的连接线插座。

1;70&$6E

Ⳍᴎऩܗ

݁㾦㶎ᷧ

㧔Փ⫼0݁㾦ᡇ᠟㧕

㶎ᷧᐑ

㧔Փ⫼0݁㾦ᡇ᠟㧕

8. 部件的更换 QD145-13

428 NXT II 机械手册

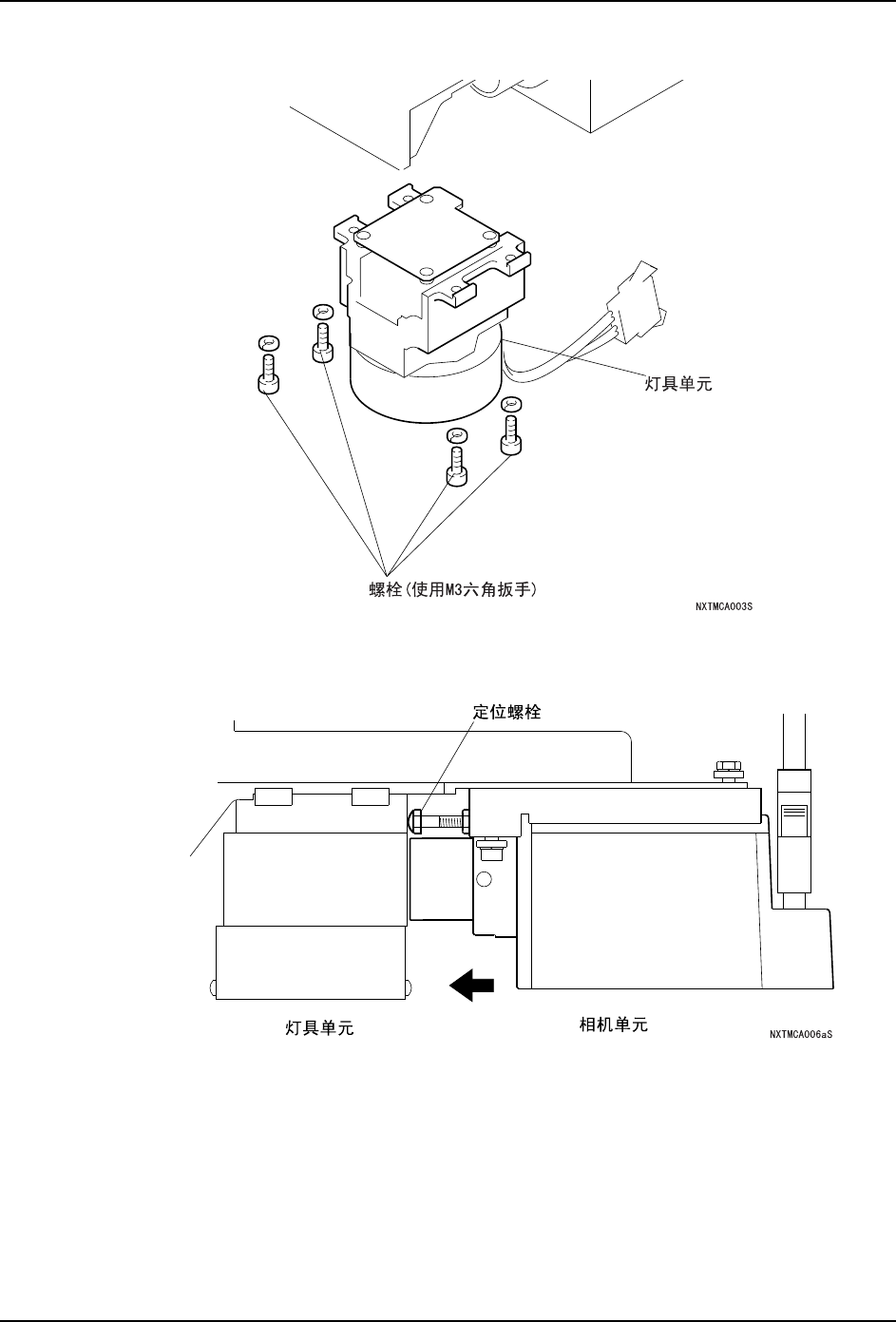

7. 拧松螺栓 (4 根 )，拆下灯具单元。

8. 按照与拆下时相反的顺序安装新的单元。

注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。

9. 将主电源开关 ON 后接通模组的电源。

10.插入模组。（参考「5.1 模组的拉出 / 插入」）

QD145-13 8. 部件的更换

NXT II 机械手册 429

8.3 元件排出传送带的更换

8.3.1 操作时间

卸下单元→安装单元为止 3 分种。

8.3.2 更换方法

1. 将单元卸下时，一边拉夹紧板，一边水平地向己方拉出。

2. 与元件排出传送带的下部的导轨与料站托架的滑槽相吻合插入。

3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。请确认

前侧部的插头确实地插入到料站托架侧的插座中。

།㋻ᵓ᠟

1;753&6D

1;753&6D

ᇐ䔼

կ᭭ᠬᶊ

ܗӊᥦߎӴ䗕ᏺ

կ᭭ᠬᶊⱘ⒥ῑ

1;753&6D

།㋻ᵓ᠟
