6. 预防保养 QD145-13 336 NXT II 机械手册 01MEC-10 5 7S (1) (2) (3) (4) ( 5 ) (6) (7) ( 5 ) ( 5 ) Ⲫᵓ ᷛޚ᭭キᠬᶊ ᇍᑨ P CU-2
QD145-13 6. 预防保养
NXT II 机械手册 335
6.11.18 对 PCU-2( 托架更换台车 ) 的加油
当托盘更换操作时如果 PCU-2 的动作有异常时加油。

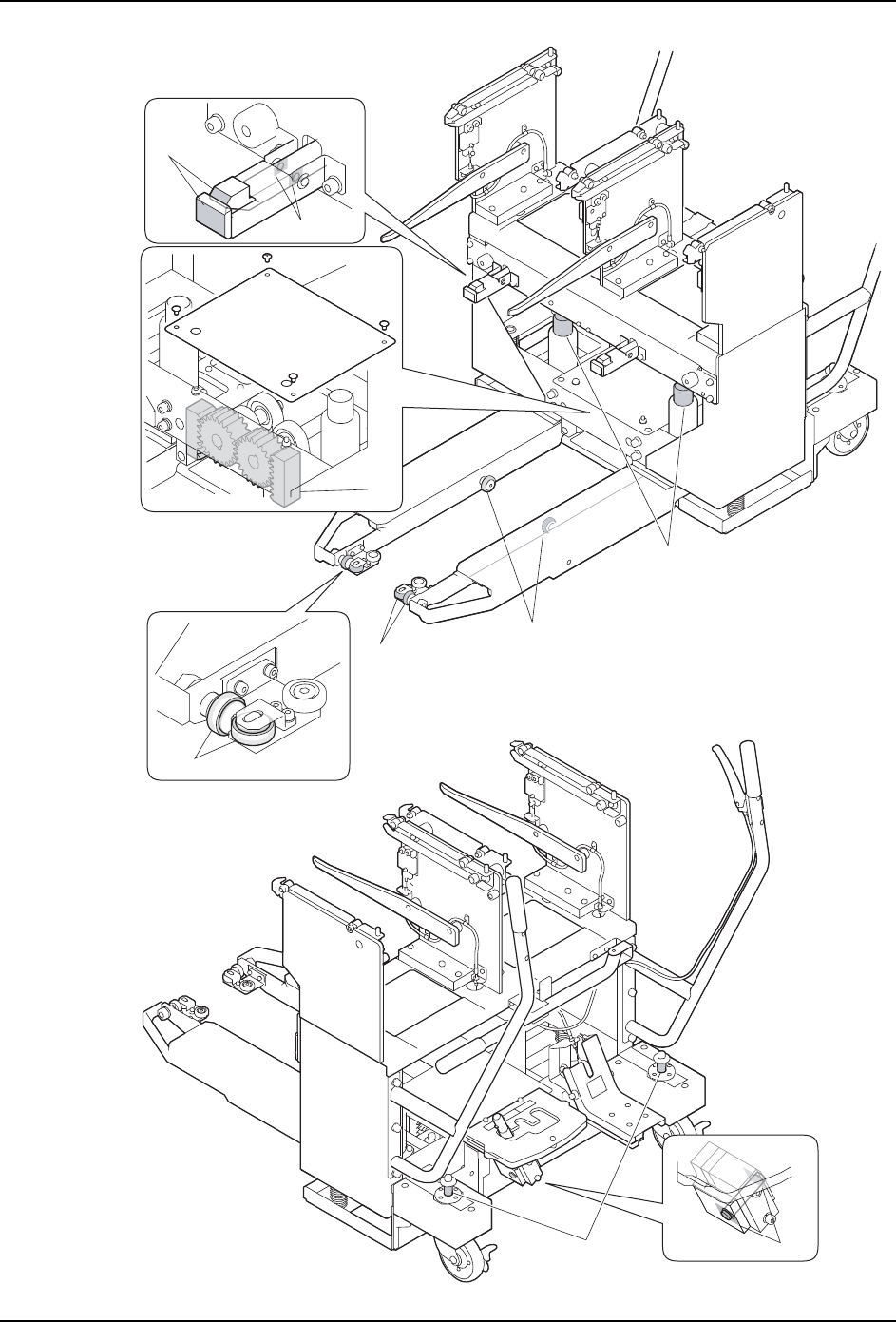

对应标准料盘托架的 PCU-2
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请用干净的布擦去加油地方的污垢。
2. 请取 0.3cc 的 Daphne Exponex No.2 到毛刷上。
3. 请给加油地方涂敷润滑油。
·对 (1)、(6) 的上下驱动用轴的加油，请在变更高度手柄的蓝色位置切换、涂敷润
滑油。
·对 (2) 的上下驱动轴用齿轮的加油，请拆除盖板，在齿轮的齿面涂敷涂敷润滑油。
·对 (4)、(7) 的支点销的加油，请在滑轨部的间隙周围涂敷润滑油。
·对 (5)) 的滚轮的加油，请在滚轮侧面和轴的间隙涂敷润滑油。
4. 请移动加油地方，让润滑油适应。
5. 请用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油地方 加油量
(cc)
Daphne Exponex
No.2( 出光 )
(1) 本体上下驱动用的轴 （2 处） 0.3
(2) 上下驱动用的齿轮 0.3
(3) 滑轨前端部分 0.3
(4) 滑轨部的支点销 (2 处 ) 0.3
(5) 滚轮滑动部 (2 处 ) 0.3
(6) 脚轮部上下驱动用轴 （2 处） 0.3
(7) 变更高度手柄的支点销 0.3
6. 预防保养 QD145-13
336 NXT II 机械手册
01MEC-1057S
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(5)
(5)
Ⲫᵓ
ᷛޚ᭭キᠬᶊ
ᇍᑨPCU-2
QD145-13 6. 预防保养
NXT II 机械手册 337
对应料斗型料盘托架的 PCU-2
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请用干净的布擦去加油地方的污垢。
2. 请取 0.3cc 的 Daphne Exponex No.2 到毛刷上。
3. 请给加油地方涂敷润滑油。
·对 (1)、(6) 的上下驱动用轴的加油，请在变更高度手柄的蓝色位置切换、涂敷润
滑油。
·对 (2) 的上下驱动轴用齿轮的加油，请拆除盖板，在齿轮的齿面涂敷涂敷润滑油。
·对 (4)、(7)、(8)、(10) 的支点销的加油，请在滑轨部的间隙周围涂敷润滑油。
·对 (5) 的滚轮的加油，请在滚轮侧面和轴的间隙涂敷润滑油。
4. 请移动加油地方，让润滑油适应。
5. 请用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油地方 加油量
(cc)
Daphne Exponex
No.2( 出光 )
(1) 本体上下驱动用轴 (2 处 ) 0.3
(2) 上下驱动用齿轮的齿面 0.3
(3) 滑轨前端部 (2 处 ) 0.3
(4) 滑轨部的支点销 (2 处 ) 0.3
(5) 滚轮滑动部 (6 处 ) 0.3
(6) 脚轮部上下驱动用轴 (2 处 ) 0.3
(7) 变更高度手柄的的支点销 0.3
(11) 平板上的凸轮支点销
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处）
0.3
(11) 平板上的托盘锁定用销外围 (2 处） 0.3
(11) 平板上的挡块的支点销
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处）
0.3
