5.4.5 料站托架的安装方法
1. 请把安装料盘托架的模组的操作画面设置为 START 等候状态。
2. 请与 PCU-2 高度、使用地方的高度对齐。如果变更高度，请拆除收存在 PCU-2 中的手柄，
插入变更高度手柄。
注意 )使用手柄后收存到 PCU-2 中，请注意不要丢失手柄。
·用高度识别贴纸等，事前能够在那个地方确认 PCU-2 高度的时候，请与其对齐切
换 PCU-2 高度。
·事前不能够在那个地方确认 PCU-2 高度的时候，请进行 PCU-2 高度确认，切换到
适当的高度。高度确认的方法，请参考 「5.4.3 PCU-2 的高度确认 」的步骤 1 到
步骤 3。
3. 将 PCU-2 拿到 PCU 导轨前，请将 PCU-2 前端的滚轮插入到 PCU 导轨的漕中。
注意 )插入 PCU-2 的时候，请慢慢地插入。
01MEC-1037S
(mm)
895~
910~
925~
ᨀ䖤催ᑺ
900
930~
945~
960~
950
㉬㒌
ᶘ
ব催ᑺᶘ
㪱
㓓
咘
01SYS-0449S
PCUᇐ䔼ⱘⓩ
⒮䕂
QD145-13 5. 基本操作
NXT II 机械手册 125

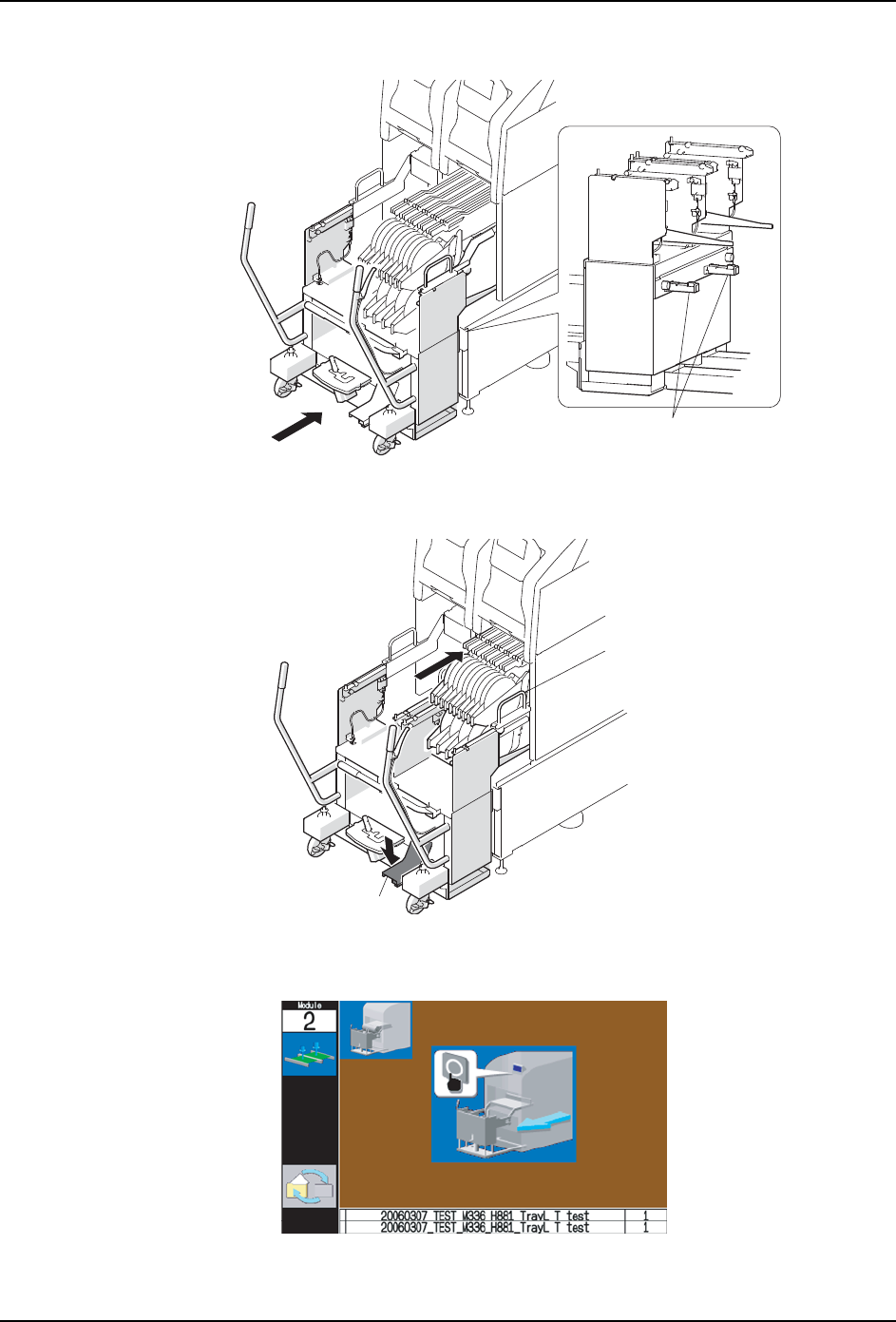

4. 按下 PCU-2，请把 PCU-2 导轨插入到基座的开口部。导轨自动地被夹紧。
5. 请一边踩踏脚板，一边将料盘托架插入到模组内。插入后，请用手拿住料盘托架的手柄，
确认料盘托架锁定在模组上。
6. 料盘托架正常夹紧后，操作面板的画面返回到拉出向导画面。请确认画面已经变为拉出
向导画面。
01MEC-1052S
ᇐ䔼
01MEC-1053S
᭭キᠬᶊⱘᶘ
䏣㛮ᵓ
01SYS-0152
5. 基本操作 QD145-13
126 NXT II 机械手册
7. 请握住手柄，慢慢地拉出 PCU-2 后从基座取下。
注意 )直到确认料盘托架锁定在 PCU-2 前，请别握住手柄。
8. 按下 MANUAL 按钮，返回到 START 等待画面。
01SYS-0456S
ᶘ
