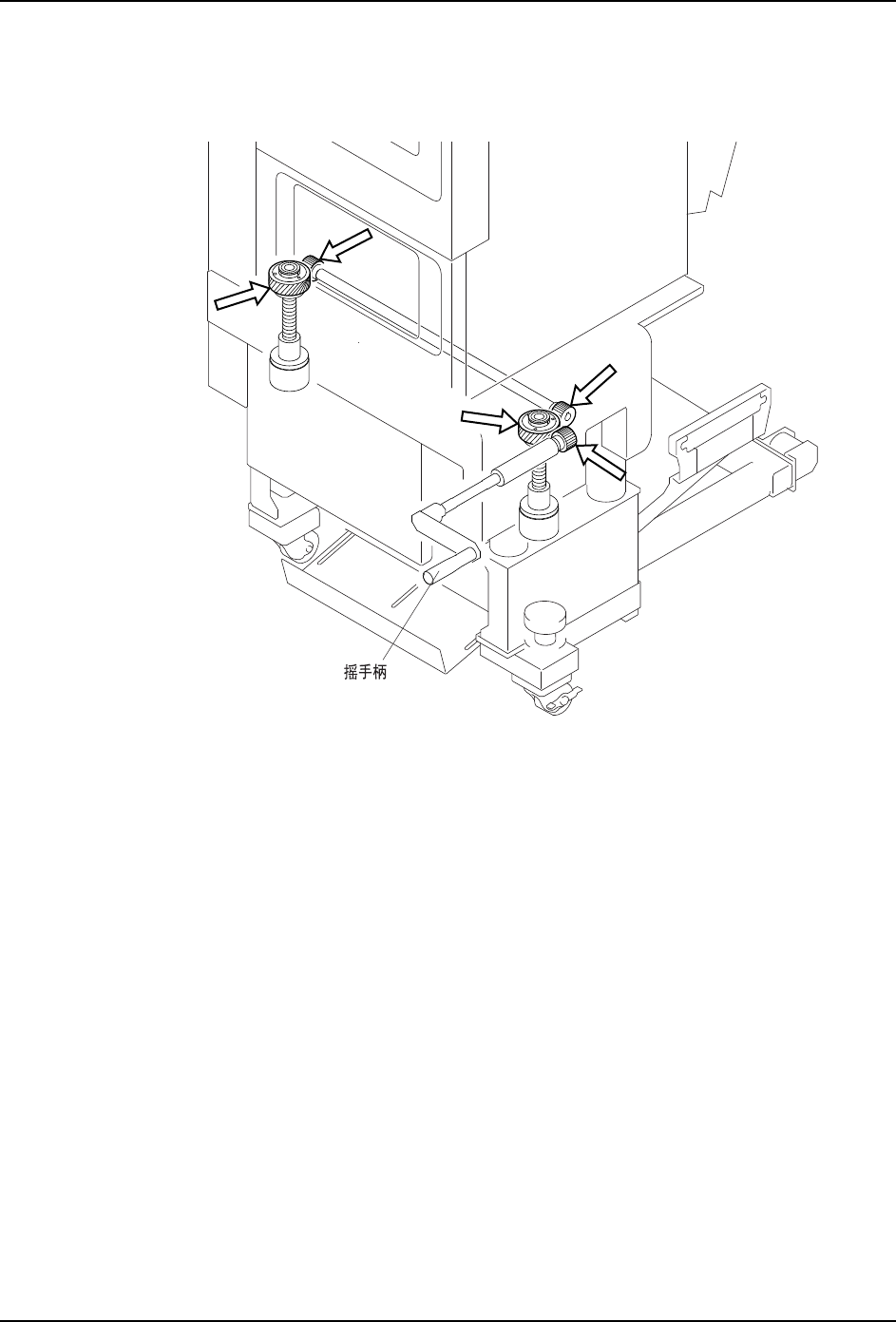

6. 预防保养 QD145-13 292 NXT II 机械手册 5. 请用刷子对升降部的齿轮均匀地涂敷润滑 油。 6. 用手动旋转手柄数次，使润滑油循环。 7. 用清洁的布，擦去渗出的多余的润滑油。 8. 请安装料盘单元 -LT 的盖罩。( 详细请参考 「8.23 拆下料盘单元 -LT 盖板」) 9. 将料盘单元 -LT 安装到模组上。( 详细请参考 「5.6 料盘单元 -LT 的拆除 / 安装」) T ray unit-L T 01…
QD145-13 6. 预防保养
NXT II 机械手册 291
6.10.18 料盘单元 -LT 驱动部的加油
〈TZ1/TZ2 轴滚珠丝杆〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LT 从模组上拆下来。( 详细请参考 「5.6 料盘单元 -LT 的拆除 / 安装」)
2. 请拆除料盘单元 -LT 的盖罩。( 详细请参考 「8.23 拆下料盘单元 -LT 盖板」)
3. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。
4. 用润滑油枪对 TZ 轴滚珠丝杆的吸嘴各加 0.5cc 的 Daphne Exponex No.2。
5. 用清洁的布，擦去渗出的多余的润滑油。
6. 请安装料盘单元 -LT 的盖罩。( 详细请参考 「8.23 拆下料盘单元 -LT 盖板」)
7. 将料盘单元 -LT 安装到模组上。( 详细请参考 「5.6 料盘单元 -LT 的拆除 / 安装」)
〈升降部齿轮〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LT 从模组上拆下来。( 详细请参考 「5.6 料盘单元 -LT 的拆除 / 安装」)
2. 请拆除料盘单元 -LT 的盖罩。( 详细请参考 「8.23 拆下料盘单元 -LT 盖板」)
3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴滚珠丝杆 0.5
01MEC-0227
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
QD145-13 6. 预防保养
NXT II 机械手册 293

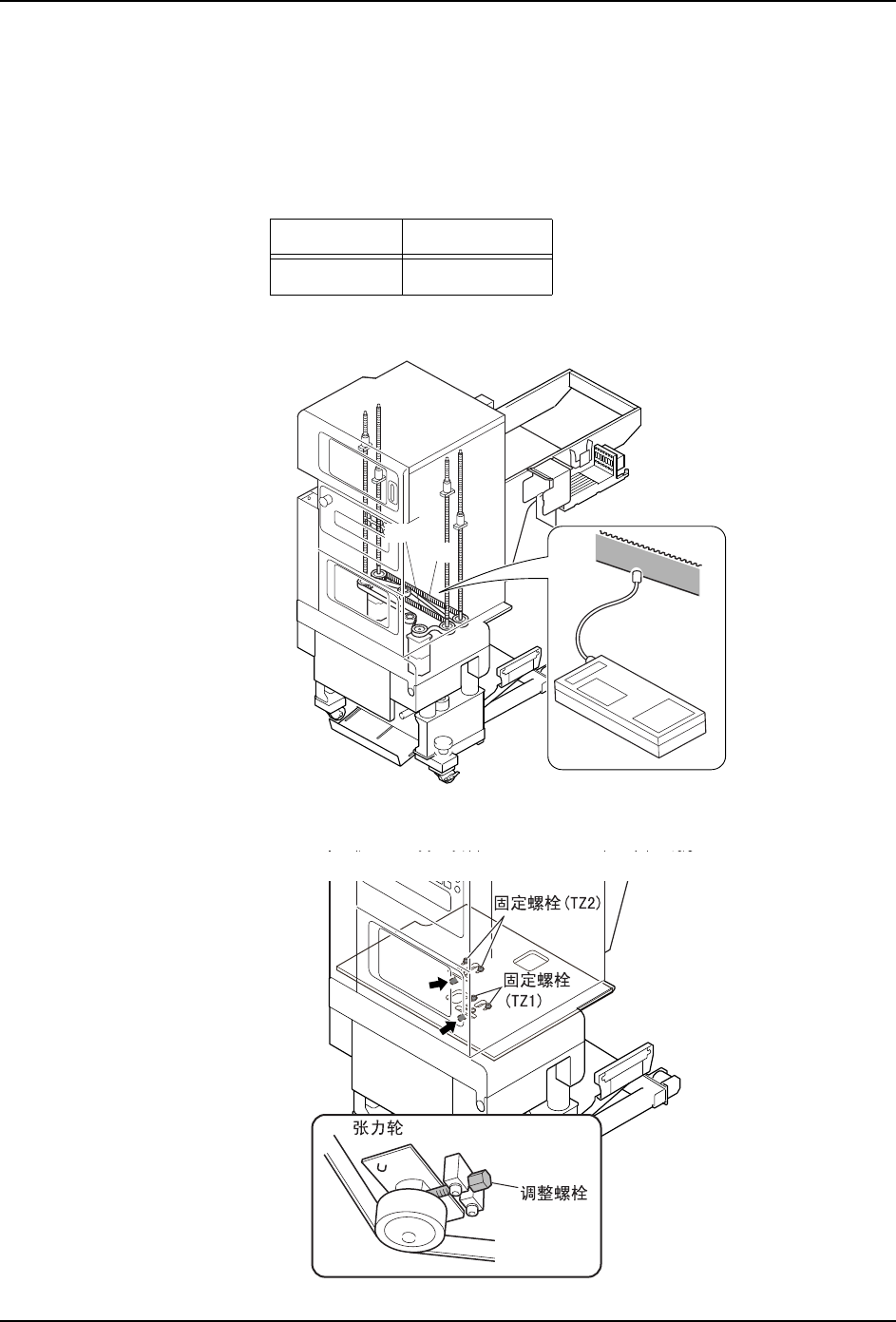

6.10.19 料盘单元 -LT 皮带张力的检查 · 调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -LT。( 详细请参考 「5.6
料盘单元 -LT 的拆除 / 安装」)
〈TZ1/TZ2 轴皮带张力〉
1. 请测定各个皮带的张力。确认在跨距最长的皮带中央的测定值各自在规定范围内。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 （Hz）
TZ1/TZ2 轴 58 ～ 63
TZ1
TZ2
Tray unit-LT
01MEC-0229b
01MEC-0230S
Tray unit-LT
