8. 部件的更换 QD145-13 474 NXT II 机械手册 3. 拆除螺丝 （2 根） ，将安装风扇的架子从模组背面拆除。 4. 请拆除插头后将风扇和架子一起从模组中 取出。 拆除螺丝（2 根） ， 将风扇从架子上拆除 进行更换。 8.18.3 基座用风扇 1. 将主电源开关 OFF，切断机器的电源。 2. 拧下螺丝 (4 根 )， 卸下模组背面的盖板。 警告 更换作业请必须在切断电源后进 行。 01MEC-0275S
QD145-13 8. 部件的更换
NXT II 机械手册 473
1. 将主电源开关 OFF。
2. 请拆除顶盖板 （参考 「8.16 模组顶盖板的拆除」）。

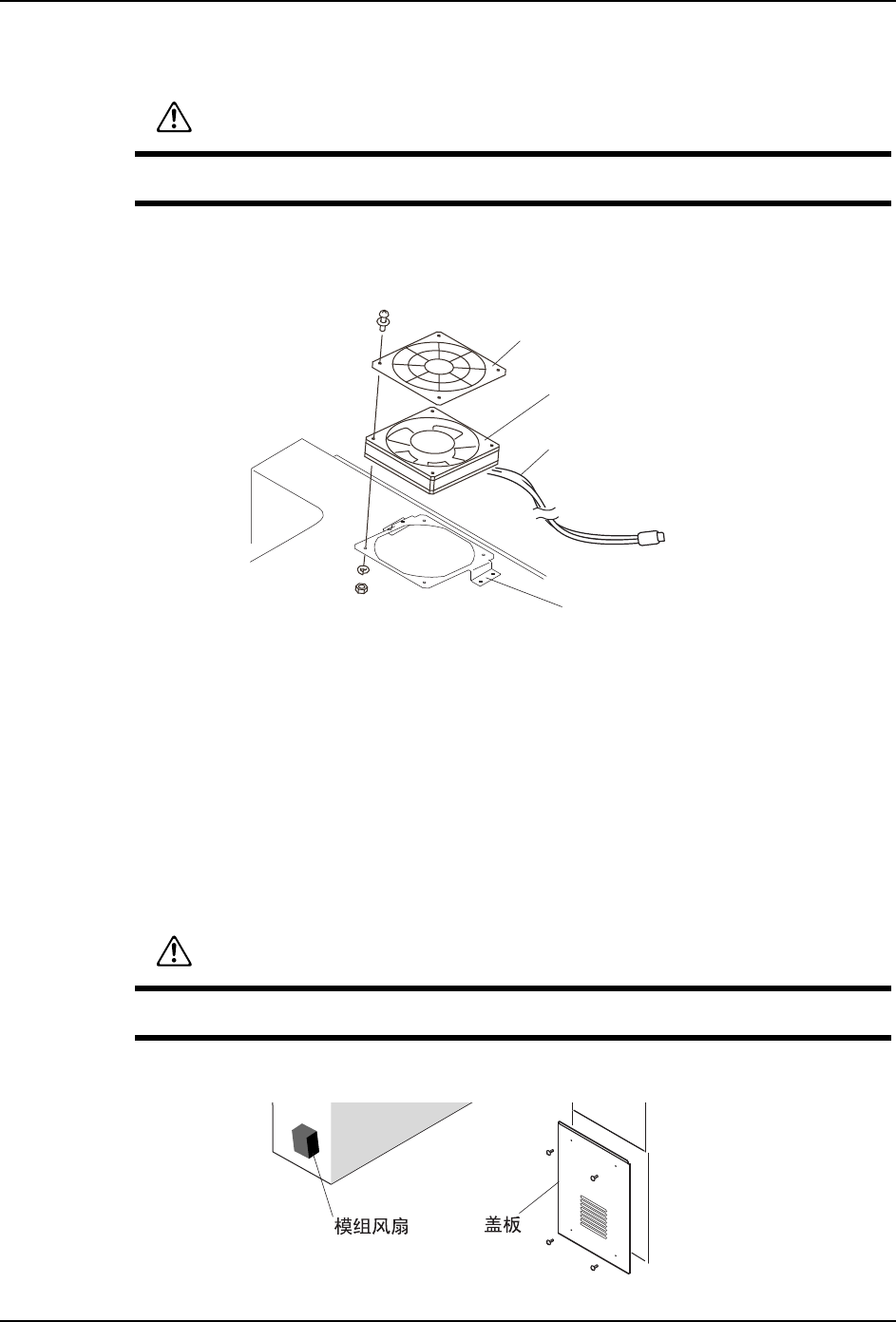

3. 请拆除防护罩和冷却风扇的安装螺丝 （4 根）。
4. 请拆出导线插头，安装冷却风扇。
5. 请把防护罩和新的冷却风扇安装到架子上，用螺丝 (4根)固定。
6. 请连接导线插头。
7. 请安装顶盖板。
8.18.2 模组用风扇 ( 下侧 )
以下的更换步骤与 M3-2 模组和 M6-2 模组相同。
1. 将主电源开关 OFF。
2. 请拆除螺丝 (4 根 )，模组背面的盖板。
警告
更换作业请必须在切断电源后进行。
01MEC-0583S
ދै亢
䰆ᡸ㔽
ᇐ㒓ᦦ༈
ᬃᶊ
警告
更换作业请必须在切断电源后进行。
01MEC-0274S
8. 部件的更换 QD145-13
474 NXT II 机械手册
3. 拆除螺丝 （2 根），将安装风扇的架子从模组背面拆除。
4. 请拆除插头后将风扇和架子一起从模组中取出。拆除螺丝（2 根），将风扇从架子上拆除
进行更换。
8.18.3 基座用风扇
1. 将主电源开关 OFF，切断机器的电源。
2. 拧下螺丝 (4 根 )， 卸下模组背面的盖板。
警告
更换作业请必须在切断电源后进行。
01MEC-0275S
QD145-13 8. 部件的更换
NXT II 机械手册 475

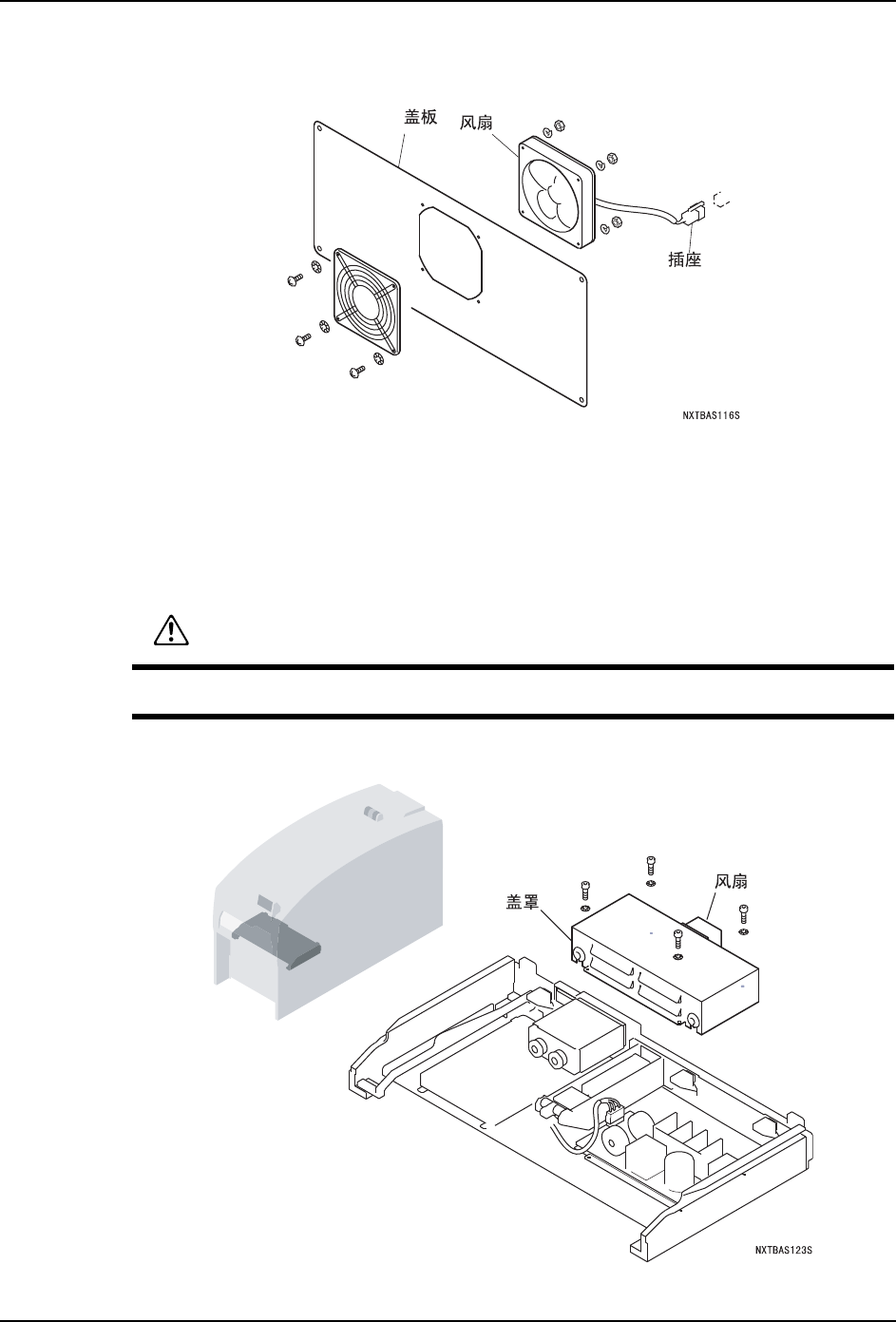

3. 拆下插座后将风扇与盖板一起从机座中卸下， 拧下螺丝 (4 根 )， 将风扇从盖板中取出进
行更换。
8.18.4 料站托架 DC 电源用的风扇
〈M6-2 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
警告
更换作业请必须在切断电源后进行。
