QD145-13 9. 测定和调整
NXT II 机械手册 509
9.1.4 双搬运轨道搭载机的支撑板配置
双搬运轨道的时候，请根据通道 1 支撑板的种类和测量的通道变更支撑板的配置。( 配置变
更的详细内容，参考 「5.10 支撑板的更换 〈双搬运轨道的靠前生产时〉」。)
如果使用通道 1 用的标准支撑板
请与通常的生产一样配置支撑板。通道 1、通道 2 都可以测定 PAM。
备注 )如果用通道 1 测定 PAM 的时候，通道 2 也做夹紧动作。
如果使用靠前生产用的支撑板，在通道 1 进行 PAM 测定的时候
请把通道 2 支撑板靠近通道 1 侧。
如果使用靠前生产用的支撑板，在通道 2 进行 PAM 测定的时候
请把通道 2 支撑板滑向后方。请把支撑板前端与支撑板下的平板端面附近对齐。
01MEC-0629S
M6-2㒘
280
280
M3-2㒘
280
280
䗮䘧⫼
䗮䘧⫼
ᷛޚ
01MEC-0630S
280
280
280
280
M6-2㒘
M3-2㒘
䗮䘧⫼
䗮䘧⫼
䴴ࠡ⫳ѻ
0(&6
M6-2㒘
M3-2㒘
䗮䘧⫼
䗮䘧⫼
䴴ࠡ⫳ѻ
9. 测定和调整 QD145-13
510 NXT II 机械手册

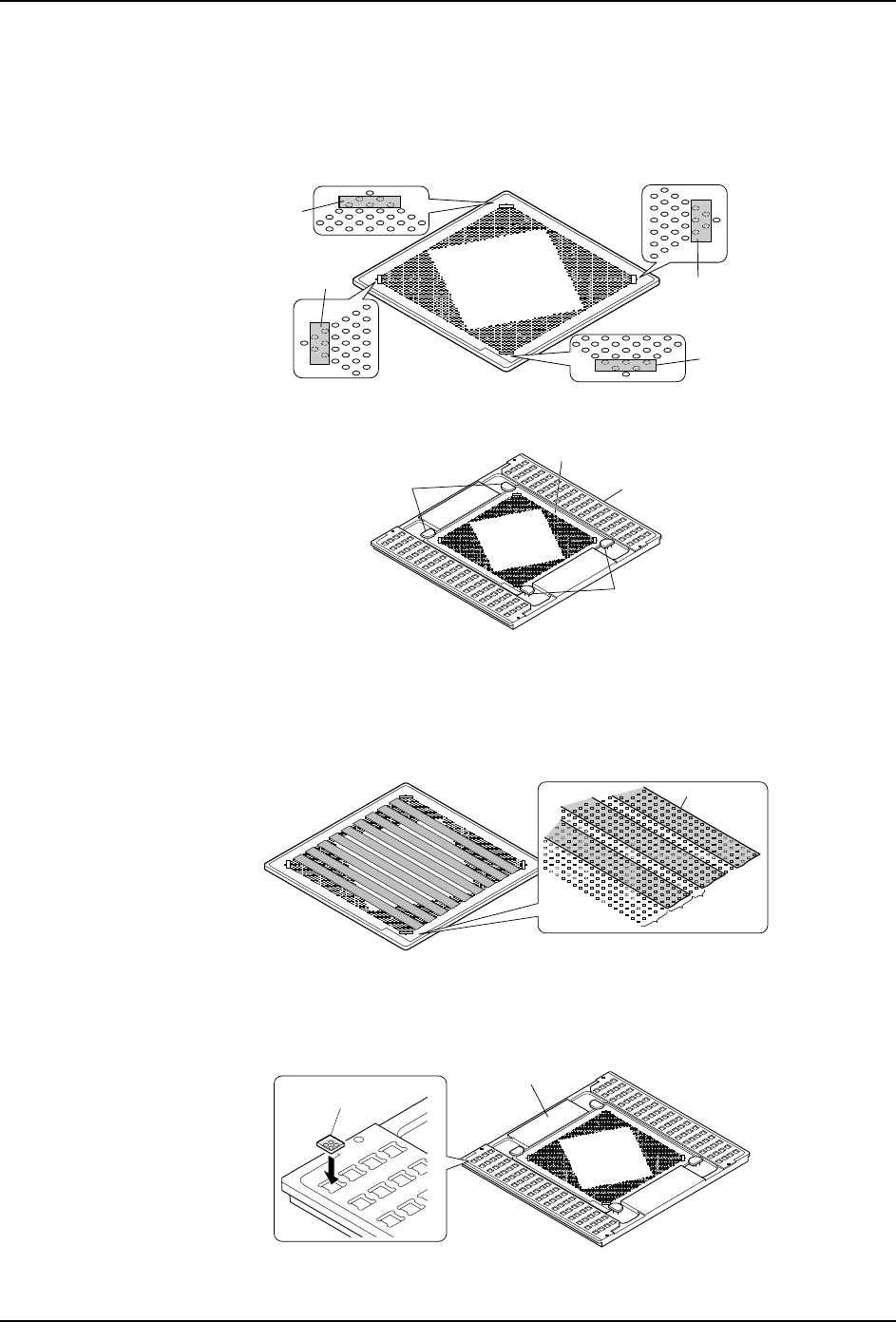

9.1.5 测定的准备 （软件版本 V5.11 以后的时候）
在单 · 双搬运轨道上测定 H01、H02、H04(S)、H08M、G04、OF 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明型）。从上向下空开 5 列覆盖住定位点
的 4 列进行粘贴。空开 2 列后再贴以下的 4 列。请注意在 4 角的定位点上，不要贴双面
粘纸。粘帖粘纸的张数如下所示。
·测定 H01, OF 工作头时 :5 张 测定 H02、H04(S)、H08M、G04 工作头时 :9 张
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 请将玻璃元件安装到治具板上。在 H01、OF 工作头上，己方的 1 列上安装 16 个。在 H04(S)
工作头上安装 64 个。
备注 )玻璃电路板的表面，请经常保持清洁的状态。
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
01MEC-0632S
⊏ᵓ
⦏⩗⬉䏃ᵓ
⫼Ѣᅮⱘ㶎ϱ
⫼Ѣᅮⱘ㶎ϱ
01MEC-0633S
ঠ䴶㉬㒌
߫
߫
߫
01MEC-0634S
⦏⩗ܗӊ
⊏ᵓ
QD145-13 9. 测定和调整
NXT II 机械手册 511

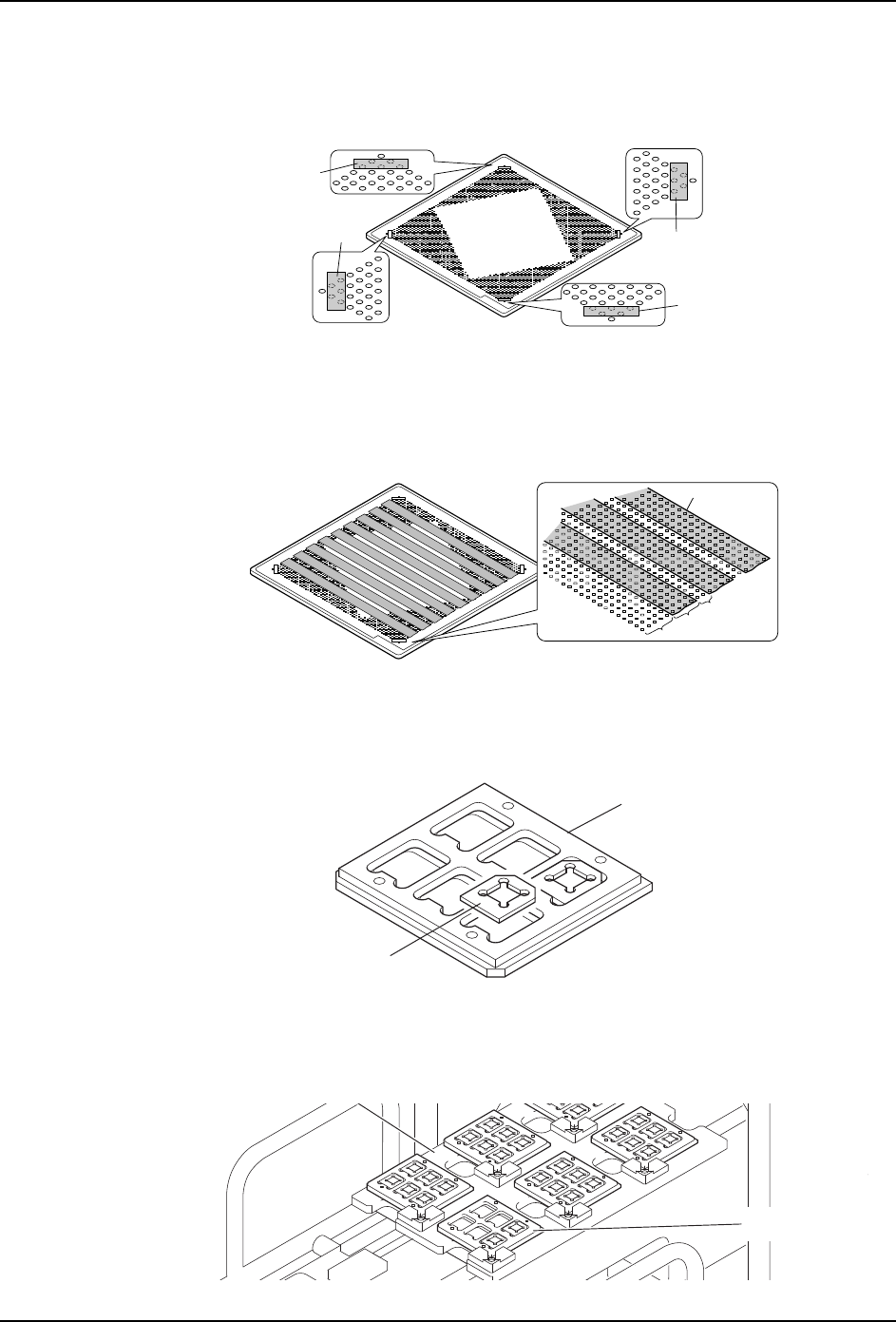

在三搬运轨道搭载机上测定 H01、H02、H04(S)、G04、OF 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明型）。从上向下空开 5 列覆盖住定位点
的 4 列进行粘贴。空开 2 列后再贴以下的 4 列。请注意在 4 角的定位点上，不要贴双面
粘纸。粘贴粘纸的张数如下所示。
·测定 H01, OF 工作头时 :5 张 测定 H02、H04(S)、G04 工作头时 :9 张
备注 )请确认玻璃电路板和双面粘纸之间没有气泡和异物。
3. 请在 6 个治具料盘 (AA83E**) 上放入 32 个辅助件 (PM0CBS*)。请在 5 个治具料盘各放入
6 个辅助件、1 个料盘中各放入 2 个辅助件。
4. 准备装载了 2 英寸料盘适配器的料盘供料器 M 型，请设定测定的模组。关于料盘供料器
的详细内容请参照 「料盘供料器对待说明书」。
5. 请在料盘适配器上安装 6 个治具料盘 (AA83E**)。
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
01MEC-0633S
ঠ䴶㉬㒌
߫
߫
߫
01MEC-0635S
⊏᭭Ⲭ
䕙ࡽӊ
01MEC-0636S
⊏᭭Ⲭ
